44
ASRock A55 Pro3 Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB6_7) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 26) I/O-Anschlüssen befinden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Seriell-ATA2-Anschlüsse Diese fünf Serial ATA2-
(SATA2_1: siehe S.2 - No. 21) (SATA2-)Verbínder
(SATA2_2: siehe S.2 - No. 20) unterstützten SATA-Datenkabel
(SATA2_3: siehe S.2 - No. 17) für interne
(SATA2_4: siehe S.2 - No. 19) Massenspeichergeräte. Die
(SATA2_5: siehe S.2 - No. 18) aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.

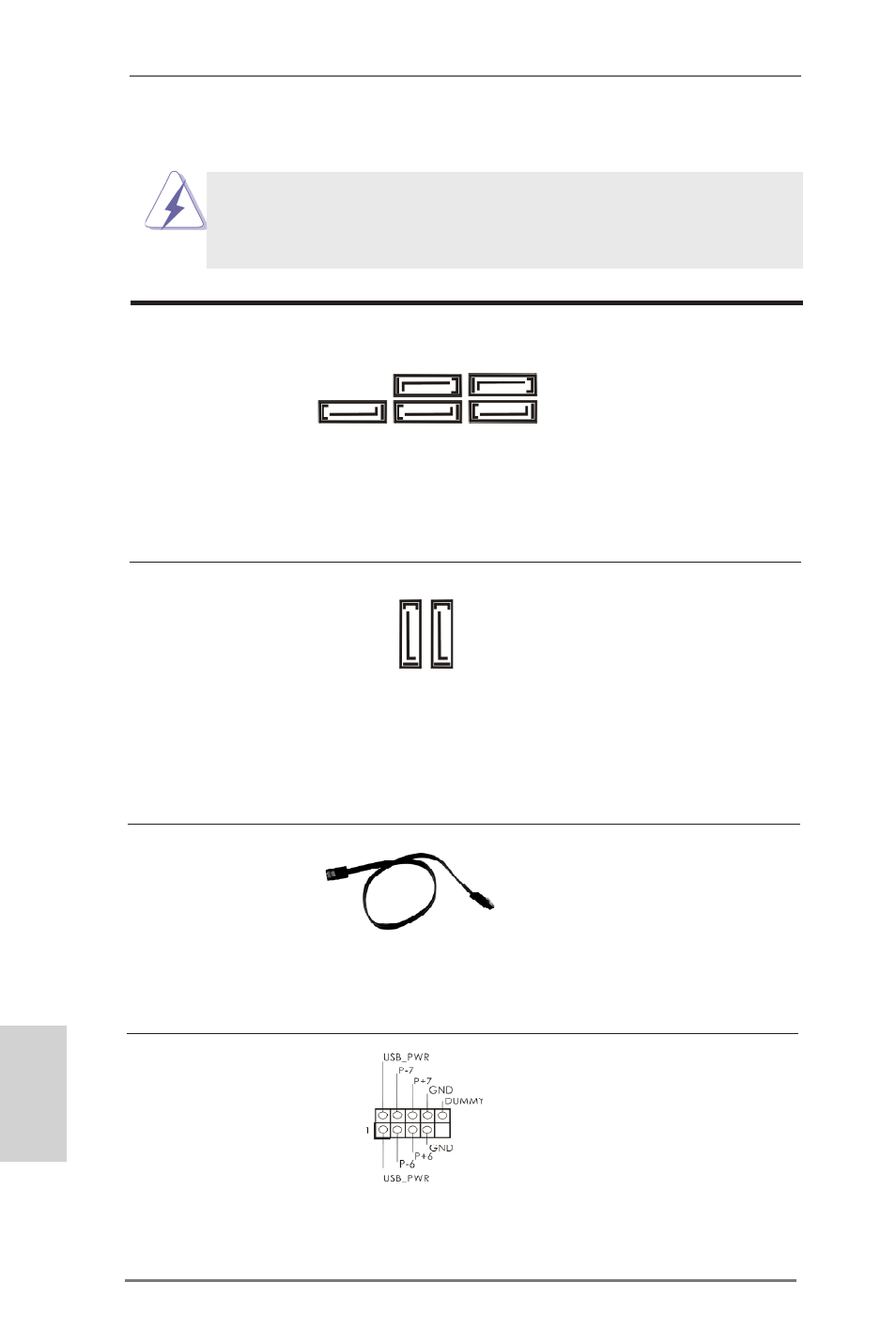

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
SA
TA3_2
SA
TA3_1
SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Seriell-ATA3-Anschlüsse Diese zwei Serial ATA3-
(SATA3_1: siehe S.2 - No. 12) (SATA3-)Verbínder
(SATA3_2: siehe S.2 - No. 13) unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATAII / SATA3 Festplatte
oder das SATAII / SATA3
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
