ASRock A55 Pro3 Motherboard
Türkçe
USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB6_7) USB 2.0 portundan başka, bu
(bkz. s.2 No. 26) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 25)
Seri ATA2 Konektörler Bu beş Seri ATA2 (SATA2)
(SATA2_1: bkz. s.2, No. 21) konektör, dahili depolama
(SATA2_2: bkz. s.2, No. 20) cihazları için SATA veri
(SATA2_3: bkz. s.2, No. 17) kablolarını destekler. Geçerli
(SATA2_4: bkz. s.2, No. 19)
SATA2 arayüzü 3,0 Gb/sn veri
(SATA2_5: bkz. s.2, No. 18) aktarım hızına izin verir.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9

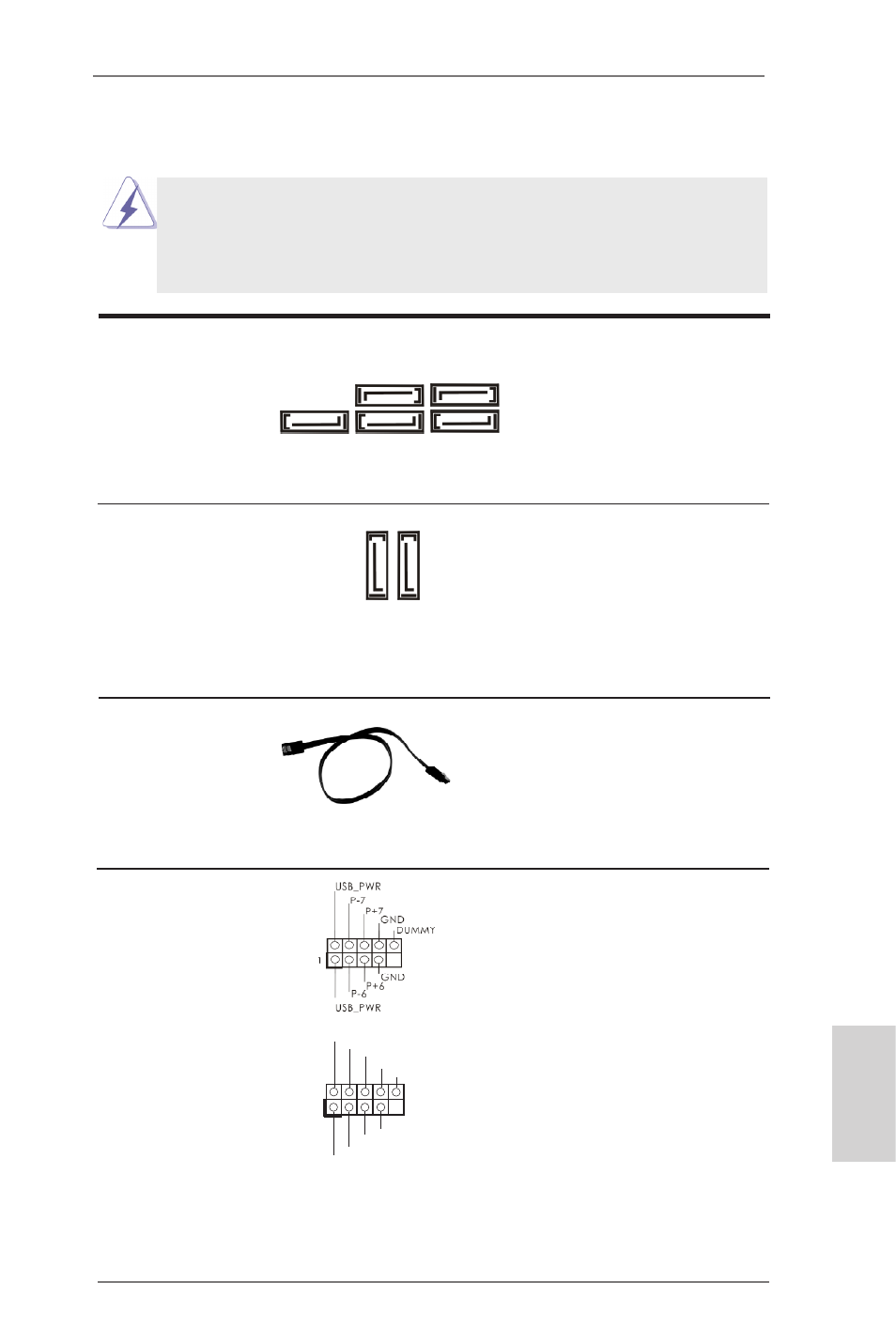

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
SA
TA3_2
SA
TA3_1
SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 12) konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 13) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
