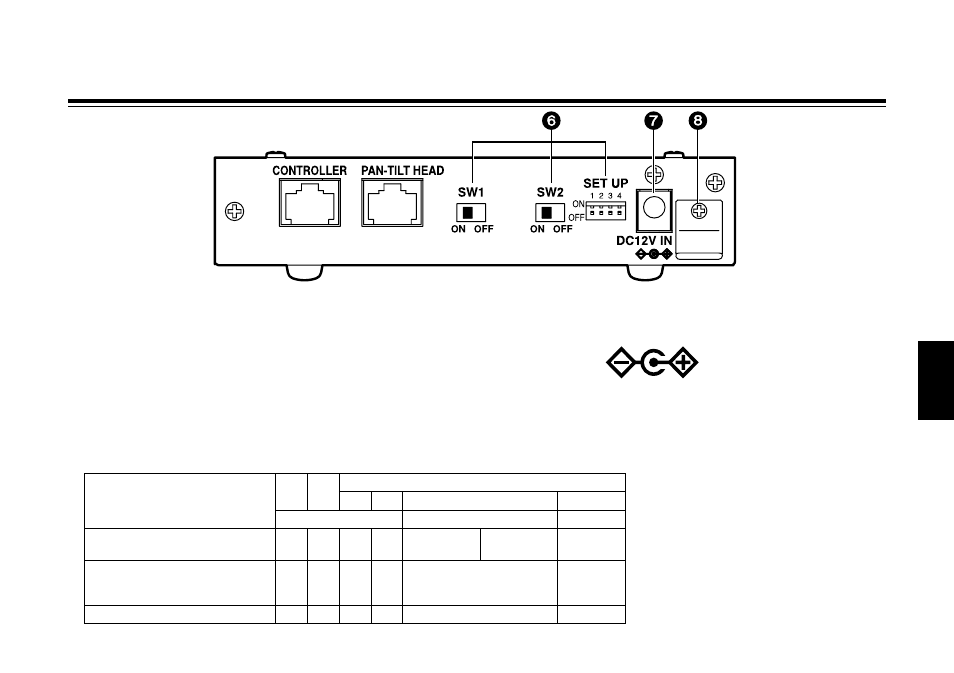

Controles de las operaciones principales y sus funciones
 Conmutadores de función [SW1, SW2, SET UP]
(Ajustes de fábrica: SW1 = OFF, SW2 = OFF,
SET UP No. 1 = ON, SET UP No. 2 a 4 = OFF)
Se utiliza para seleccionar las operaciones del AW-IF400.
Antes de cambiar un ajuste, la alimentación deberá estar
desconectada. SETUP No.3 es el conmutador selector
del margen de inclinación que se utiliza para controlar el
AW-PH400 desde el AW-RP605A. En la posición ON, el
margen está ajustado en 300 grados; en la posición OFF, el
margen está ajustado en 190 grados. Ponga el conmutador
en la posición OFF para cualquier otra combinación.
Funciones
SW1 SW2
SET UP
No.1 No.2 No.3 No.4
AJUSTE DE MODO MARGEN DE INCLINACIÓN NO SE USA
Control del PH400 desde el RP605A OFF OFF ON OFF
ON
(300 grados)
OFF
(190 grados)
OFF
Extensión de la distancia de
comunicación
entre el RP400 y el PH400
ON ON OFF OFF
OFF
(Ajustado en RP400)
OFF
Control del PH350 desde el RP400 OFF ON OFF ON OFF OFF
 Conector de entrada de 12 V CC [DC12V IN]
Conecte a este zócalo el adaptador de CA AW-PS505A
(vendido separadamente).
 Abrazadera de cable
Ésta se utiliza para apretar el cable de alimentación en su
sitio y evitar que se afloje.
