- 8 (G) -
DEUTSCH

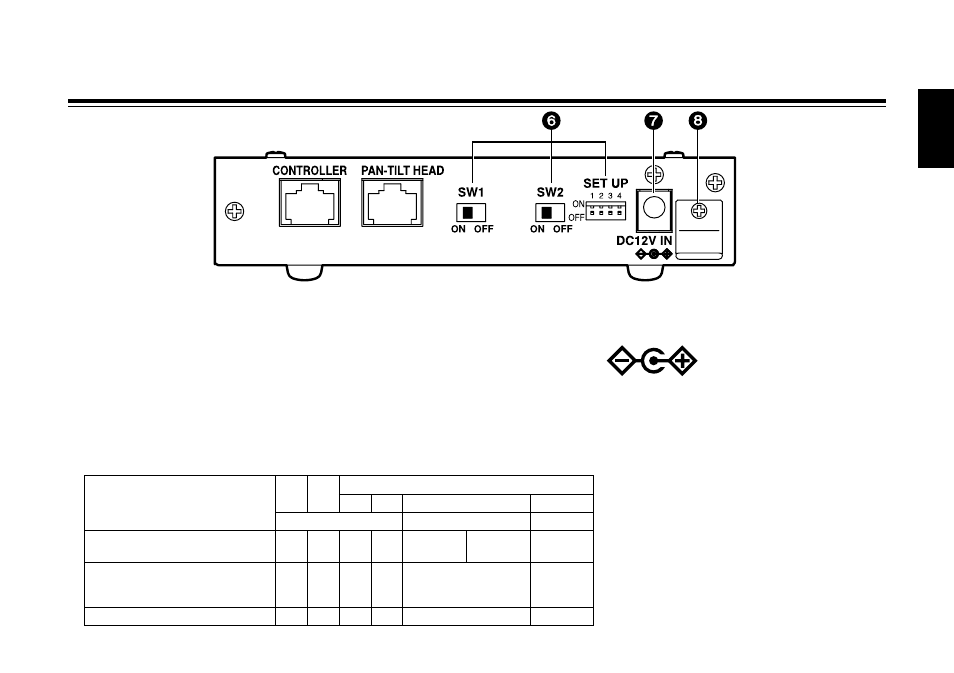

Wichtige Bedienungselemente und ihre Funktionen
 Funktionsschalter [SW1, SW2, SET UP]
(Werksvorgaben: SW1 = OFF, SW2 = OFF,
SET UP Nr. 1 = ON, SET UP Nr. 2 bis 4 = OFF)
Dieser Schalter dient zur Wahl der Operationen des
AW-IF400. Bevor eine Einstellung geändert wird, muss
das Gerät ausgeschaltet werden. SETUP Nr. 3 ist der
Neigungsbereich-Wahlschalter, der zur Steuerung des
AW-PH400 über AW-RP605A verwendet wird. In der
Position ON beträgt der Bereich 300 Grad, in der Position
OFF sind es 190 Grad. Für jede andere Kombination ist
der Schalter auf die Position OFF zu stellen.
Funktionen
SW1 SW2
SET UP
Nr.1 Nr.2 Nr.3 Nr.4
MODE SET TILT RANGE NOT USE
Steuerung von PH400 über RP605A OFF OFF ON OFF
ON
(300 Grad)
OFF
(190 Grad)
OFF
Verlängerung der
Kommunikationsentfernung
zwischen RP400 und PH400
ON ON OFF OFF
OFF
(Auf RP400 stellen)
OFF
Steuerung von PH350 über RP400 OFF ON OFF ON OFF OFF
 12-V-Gleichstrom-Eingangsbuchse [DC12V IN]
Schließen Sie das Netzgerät AW-PS505A (getrennt
erhältlich) an diesen Eingang an.
 Kabelklemme
Diese Klemme dient zur Sicherung des Netzkabels, damit
es sich nicht löst.
