- 8 (F) -
FRAN
ÇA
IS

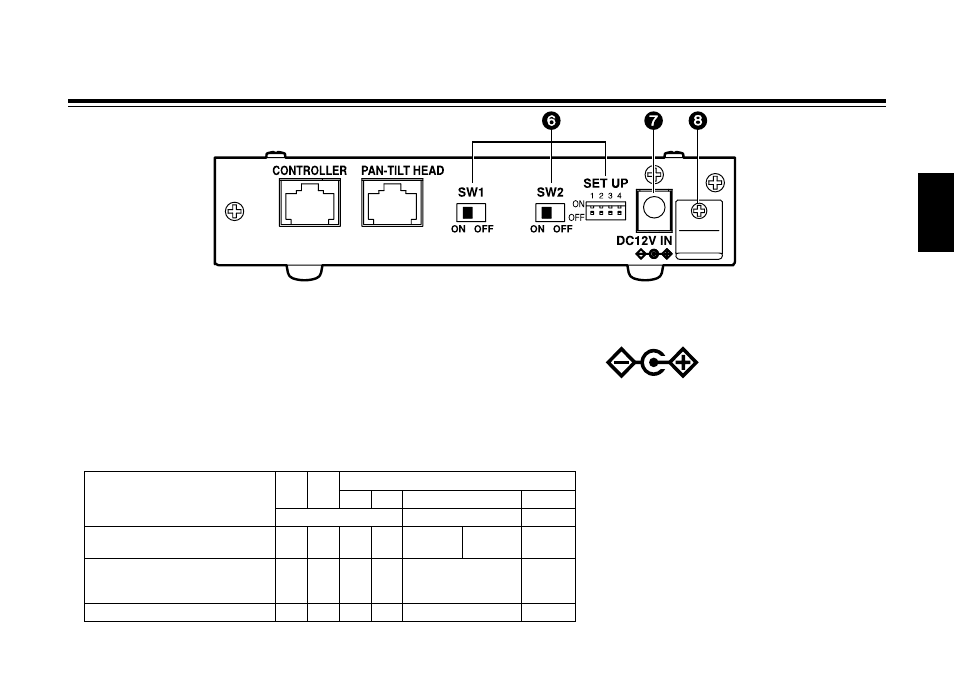

Principaux organes de commande et leurs fonctions
 Sélecteurs de fonction [SW1, SW2, SET UP]
(Réglages usine : SW1 = OFF, SW2 = OFF,
SET UP No.1 = ON, SET UP No.2 à 4 = OFF)
Il permet de sélectionner les opérations de l’AW-IF400.
Avant de modifier un réglage, il faut mettre l’appareil
hors tension. SETUP No. 3 est le sélecteur de plage de
panoramique vertical (Tilt Range) qui sert à piloter
l’AW-PH400 depuis l’AW-RP605A. Quand il est positionné
sur ON, la plage fait 300 degrés ; en position OFF, elle fait
190 degrés. Pour toute autre combinaison, positionner le
sélecteur sur OFF.
Fonctions
SW1 SW2
SET UP
No.1 No.2 No.3 No.4
MODE SET TILT RANGE Inutilisé
Pilotage du PH400 depuis le RP605A OFF OFF ON OFF
ON
(300 deg.)
OFF
(190 deg.)
OFF
Augmentation de la distance de
communication entre
le RP400 et le PH400
ON ON OFF OFF
OFF
(Réglage sur le
RP400)
OFF
Pilotage du PH350 depuis le RP400 OFF ON OFF ON OFF OFF
 Connecteur d’entrée CC 12 V [DC12V IN]
Raccorder l’adaptateur secteur AW-PS505A (vendu
séparément) à cette prise.
 Collier de serrage
Il permet de fixer le câble d’alimentation pour qu’il ne se
détache pas.
