www.StieBel-eltron.CoM SB S | SB AC | 49
ру
сс
кий

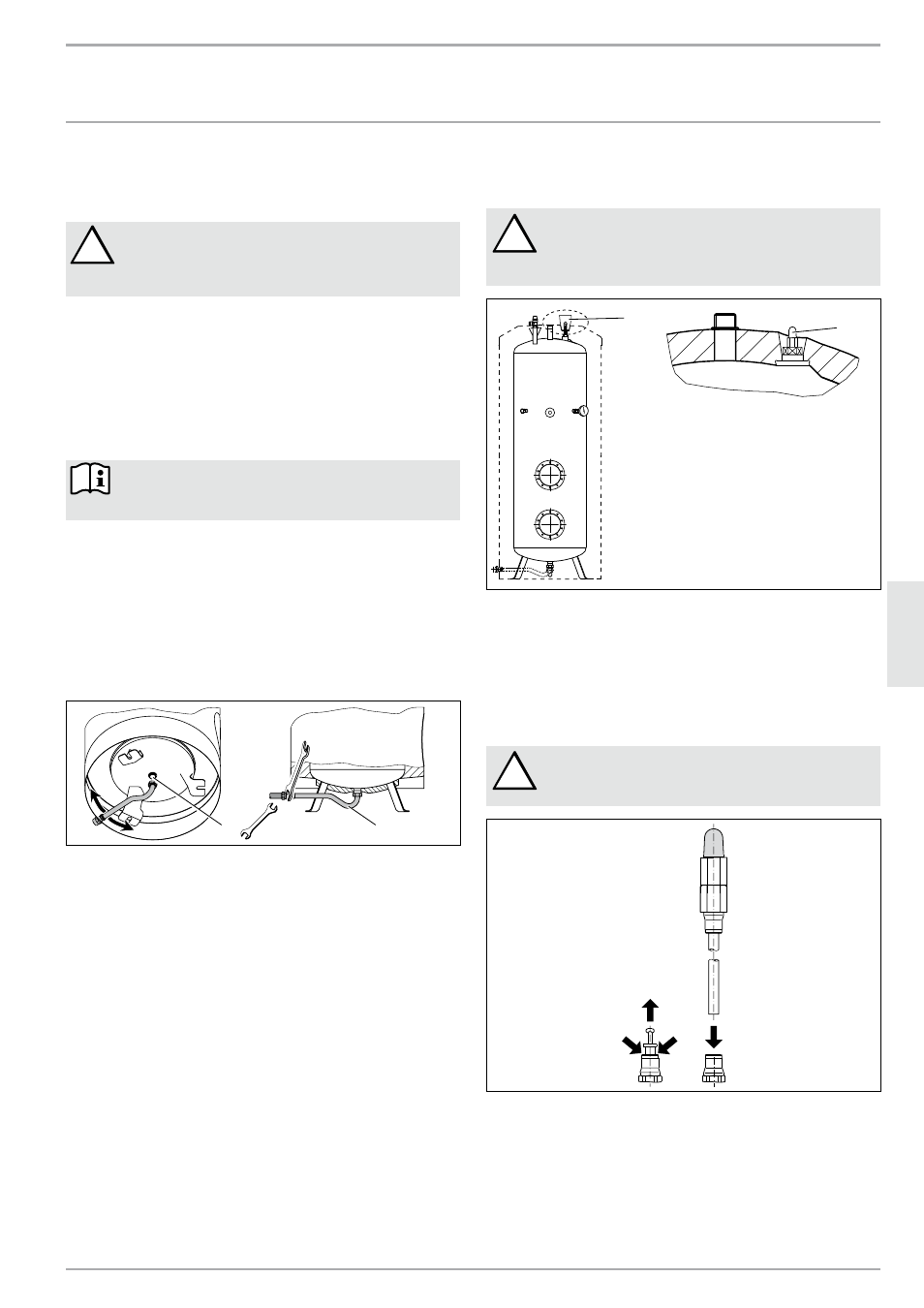

Монтаж
Монтаж
8. Мо нтаж
8.1 транспортировка
!
SB 302 S и SB 402 S
Для транспортировки к мест у установки
рекомендуется демонтировать облицовк у
накопителя, чтобы не загрязнить ее и не повредить.
8.2 Место монтажа
установку прибора производить в отапливаемом помещении
рядом с точкой отбора, прибор следует прикрепить к полу.
8.3 Монтаж
8.3.1 Подключение холодной воды и установка
предохранительного узла
Все работы по подключению воды и монтажу
прибора необходимо производить в соответствии
с инструкцией.
» разместить резервуар на месте его монтажа и выровнять по
вертикали.
» Выполнить подключение холодной воды и установить
предохранительный узел. при этом следует учесть,, что, в
зависимости от статического давления, может дополнительно
потребоваться редукционный клапан (см. главу «Специальные
принадлежности/ предохранительный комплект и
редукционный клапан»).
SB 302 S и SB 402 S
26
�0
2�
09
�0
03
5
1 2
1 Штуцер холодной воды
2 труба для подводки холодной воды
» подсоединить трубу холодной воды непосредственно к
штуцеру или использовать трубу для подводки, пропустив ее
между опорами резервуара.
» при завинчивании трубу необходимо удерживать ключом
(размер 36).
» проверить устойчивость соединительной трубы и при
необходимости закрепить ее дополнительно.
8.3.2 Проверка/Монтаж сигнального анода
SB 302 S и SB 402 S
!
Опасность повреждения!
Запрещается эксплуатация прибора без индикатора
износа или с поврежденным индикатором износа,
так как износ анода приведет к протеканию воды.
26
�0
2�
09
�0
04
6
1
2
1 защитное устройство для транспортировки
2 индикация износа сигнального анода
» защитное устройство для транспортировки нужно удалить.
» проверить индикатор износа на наличие повреждений,
полученных при транспортировке.
SB 602 AC и SB 1002 AC
!
Опасность повреждения!
При эксплуатации без индикатора степени износа
анода заглушка должна оставаться в штуцере.
26
�0
2�
09
�0
03
1
» Вытащить заглушку, надавив одновременно на упорное кольцо.
» Вставить до упора открытый конец трубы индикатора степени
износа анода.
» приклеить наклейку «указание к сигнальному аноду» на видном
месте на теплоизоляционном материале.
