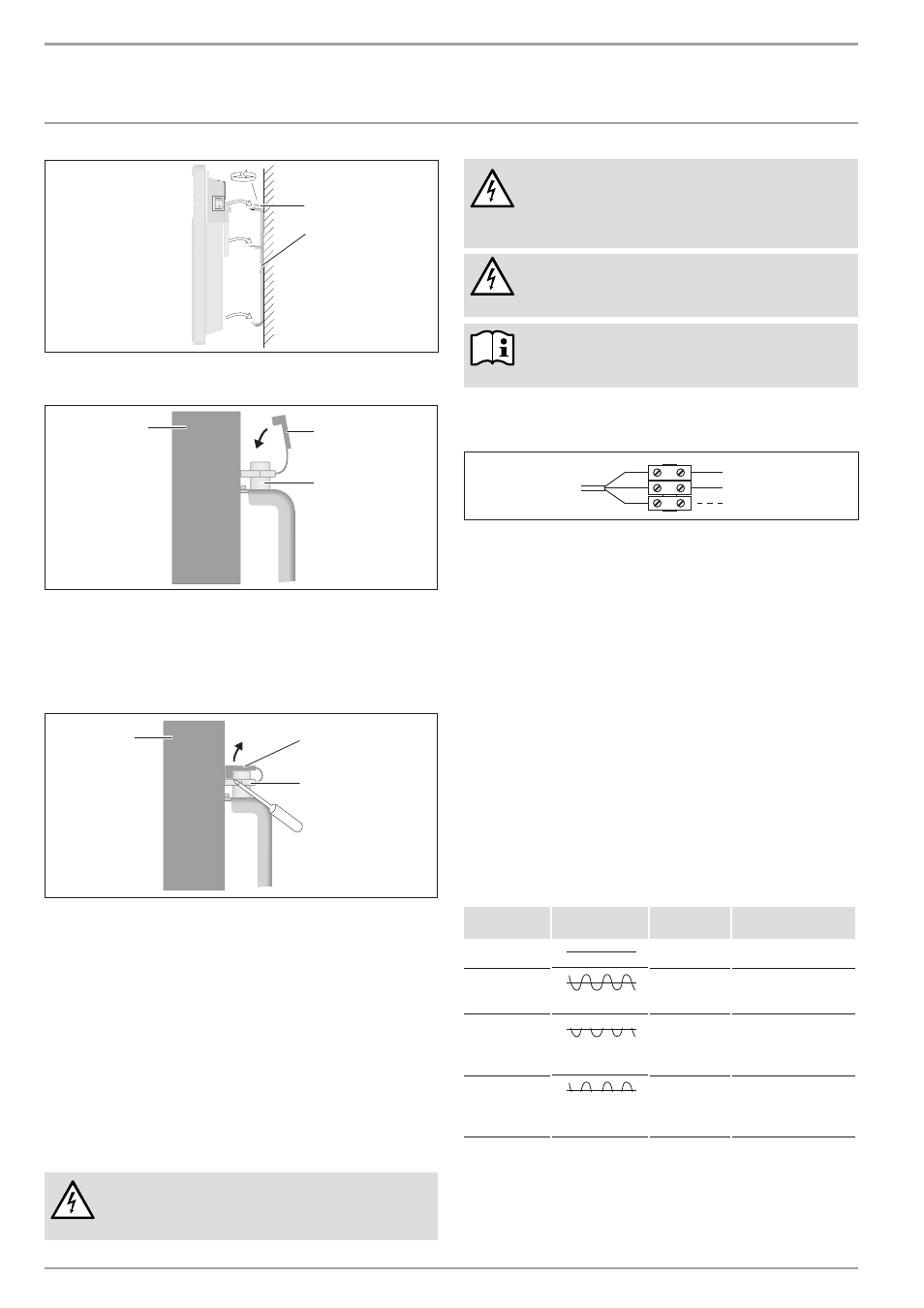

1 Trzpień zamykający
2 Uchwyt ścienny
26
_0
7
_3
1
_0
1
2
7
1
2
3
1 Urządzenie
2 Pokrywa ochronna
3 Trzpień zamykający
9.3 Demontaż urządzenia
» Zdjąć pokrywę ochronną z trzpienia zamykającego.
26
_0
7
_3
1
_0
1
2
8
1
2
3
1 Urządzenie
2 Pokrywa ochronna
3 Trzpień zamykający
» Poluzować trzpień zamykający na uchwycie ściennym.
» Unieść nieco urządzenie i zdjąć do przodu z uchwytu ściennego.
9.4 Podłączenie elektryczne
» Do obowiązków instalatora należy odpowiedni dobór przekroju
przewodu zasilającego.
» Zwrócić uwagę, aby w odległości co najmniej 10 cm z boku
urządzenia było zainstalowane gniazdko sieciowe lub gniazdo
przyłączeniowe urządzenia do przyłączenia stałego.
ZAGROŻENIE – porażenie prądem elektrycznym!
Wszystkie elektr yczne prace przyłączeniowe
i instalacyjne wykonywać zgodnie z przepisami.
ZAGROŻENIE – porażenie prądem elektrycznym!
Urządzenie musi być oddzielone od sieci przez
wielobiegunowy odcinek rozdzielający o długości co
najmniej 3 mm.
ZAGROŻENIE – porażenie prądem elektrycznym!
Instalacja z przewodem podłączonym na stałe jest
niedopuszczalna.
Zwrócić uwagę na treść tabliczki znamionowej.
Podane napięcie musi być zgodne z napięciem
sieciowym.
Typoszereg CNS-UE
» Podłączyć trzyżyłowy przewód przyłącza stałego do puszki
przyłączeniowej w opisany poniżej sposób.
1
2
1
2
3 3
26
_0
7
_3
1
_0
1
7
5
1 Przewód zerowy = kolor niebieski
2 Faza = kolor brązowy
3 Przewód sterujący = kolor czarny
Istnieją 3 możliwości podłączenia urządzenia:
1 Podłączenie urządzenia bez przewodu sterującego:
Urządzenie bez możliwości sterowania. Przewód sterujący nie jest
podłączony. Należy zaizolować przewód sterujący.
2 Obniżenie temperatury za pośrednictwem przewodu
sterującego:
W celu obniżenia temperatury ustawionej na termostatach (o
3°C) czarny przewód sterujący jest sterowany za pośrednictwem
elektronicznego kontaktu, np. za pośrednictwem zegara
sterującego.
3 Podłączenie przewodu sterującego do urządzenia sterującego:
To urządzenie można podłączyć do każdego urządzenia
sterującego, które wyprowadza przedstawione w poniższej tabeli
formy sygnałów jako sygnał sterujący.
5R]ND] 2VF\ORVNRS 5RG]DM
WU\EX 7HPSHUDWXUD
JU]DQLD
Brak prądu Tryb
komfortowy W zależności od
ustawienia termostatów
Oscylacja
całkowita 230 V Tryb ECO
Obniżenie o 3°C w
stosunku do ustawienia
w termostatach
Półokres
drgania
negatywny
- 230 V Tryb ochrony
przed mrozem
Temperatura
zabezpieczająca przed
zamarznięciem
Półokres
drgania
pozytywny
+ 230 V Stop
Brak
10. Usuwanie usterek
Przewód sieciowy może być wymieniany wyłącznie przez
specjalistę na oryginalną część zamienną z naszego zakładu.
