Ridge Tool Company 15
SeeSnake Flatpack/Compact
évitent le dépôt de poussières. Veillez toujours à protéger la CCU contre les
chutes et les chocs.
RECHERCHE DES PANNES
PROBLEME SOURCE PROBABLE DE LA
DEFAILLANCE
Images vidéo déformées Défaillance dans la caméra, les câbles ou la
CCU. Câble d’interconnexion du SeeSnake
raccordé en reproduisant un enregistrement
VCR.
Eclairage,
mais pas d’images vidéo Contraste et/ou luminosité du moniteur
réglé(s) sur le minimum.
Interruption d’un conducteur de transmission
vidéo (broche/fi che 3) entre la caméra et
la CCU.
Défaillance au niveau de la caméra ou de
la CCU.
Pas d’images vidéo,
pas d’éclairage CCU ou moniteur éteint.
Câble d’interconnexion du SeeSnake pas
enfoncé complètement ou détaché.
Défaillance d’un sous-assemblage
quelconque.
Vidéo,
mais pas d’éclairage Atténuateur d’intensité réglé au minimum.
Défaillance dans la tête de caméra, la
section des DEL.
Ecran blanc Caméra exposée à une lumière excessive.
Contraste/luminosité mal réglé.
Image parasitée – lignes
verticales sur le moniteur Surchauffe de la tête de caméra.

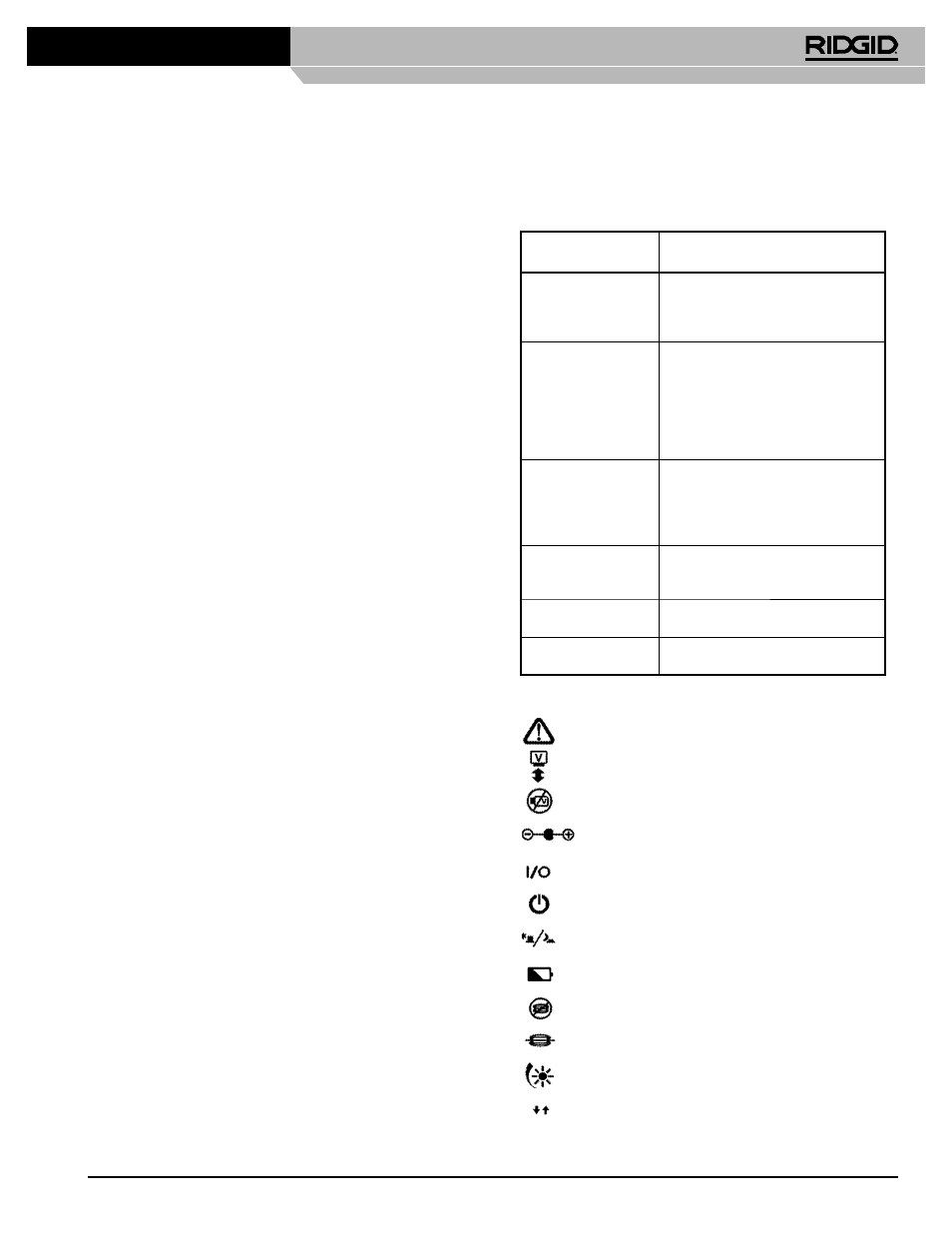

Légendes des icônes
Attention
Connexion d’entrée/sortie vidéo
Pas de signal vidéo
Prise d’alimentation externe (14-16 V CC)
Mise sous/hors tension
Témoin de mise sous tension
Commutateur jour/nuit
Etat de la batterie
Transmetteur désactivé
Transmetteur activé (DEL)
Etat du gradateur
Inversion de l’image sur le moniteur
ou transporté séparément, déconnectez le cordon du moniteur et enroulez le
fi l autour des crochets prévus à cet effet, sur le châssis du dévidoir. Rangez le
système dans un endroit frais et sec. Flatpack: la tête de caméra et l’ensemble
du ressort peuvent être stockés dans le cône Flatpack entre les travaux. Si le
système Flatpack n’est pas utilisé pendant 7 jours minimum, stockez la tête
de caméra dans le tambour. Pour placer la caméra dans le tambour, appuyez
dessus tout en tirant le cône vers le haut.
Entretien et nettoyage
Entretien préventif
Tête de caméra
1. La tête de caméra nécessite un petit entretien en dehors de l’enlèvement
de l’anneau des DEL et du nettoyage de la lentille. Utilisez une brosse
souple en nylon, un détergent doux ainsi que des chiffons et des
éponges de la tête de caméra jusqu’à la CCU (à l’exclusion de celle-ci).
2. Lorsque vous nettoyez la caméra, n’utilisez jamais de grattoirs, car ils
pourraient provoquer des rayures indélébiles.
N’UTILISEZ JAMAIS DE SOLVANTS pour nettoyer une partie
quelconque du système. Des substances telles que l’acétone ou d’autres
produits chimiques agressifs peuvent entraîner des craquelures de
l’anneau des DEL et compromettre l’étanchéité.
3. Après de multiples utilisations du système, vous serez peut-être surpris
de remarquer que des rayures présentes sur l’anneau des DEL n’ont que
peu d’effets sur les performances de l’éclairage. Ne poncez PAS l’anneau
des DEL pour en éliminer les rayures, car vous abîmeriez la pièce qui
assure l’étanchéité du système.
4. Pour une longévité optimale de la caméra, évitez d’éliminer les
obstructions du tuyau à l’aide de la tête de caméra.
Ensemble du ressort
L’ensemble du ressort est la zone la plus susceptible de connaître une
accumulation de matières étrangères. La jonction entre le câble de poussée
et un connecteur se trouve à l’intérieur du ressort. Ne laissez pas stagner des
objets pointus ou des produits chimiques agressifs dans cette zone, car cela
pourrait affecter ces composants.
Contrôlez cette zone en tendant le ressort dans un sens et dans l’autre aussi
loin que le permettent les câbles internes de sécurité. Rincez la zone en la
tendant à nouveau et en la remuant dans un seau d’eau chaude avec un
détergent doux.
Câble de poussée, tambour/châssis
Le câble de poussée et le tambour/châssis ne nécessitent pratiquement aucun
entretien. (Un système propre possède évidemment une longévité accrue et
fera meilleure impression auprès de la clientèle.)
Il est important de maintenir le câble de poussée en parfait état de propreté
afi n de contrôler la présence de coupures ou d’usures. De plus, cela facilite
la prise et la poussée.
REMARQUE: Un excellent moyen de nettoyer le câble consiste à le passer
au travers d’un chiffon à son entrée dans le dévidoir lors du rembobinage du
câble de poussée dans le dévidoir.
Ne remplissez pas le dévidoir Compact avec de l’eau, car le surplus de poids
risque d’endommager la bague glissante interne.
Unité de contrôle de la caméra
Essuyez la CCU avec un chiffon humide. Nettoyez le moniteur avec un peu
de produit de nettoyage de vitres sur un chiffon non pelucheux. Des éponges
pour moniteur sont disponibles dans la plupart des commerces d’ordinateurs
et de matériel de bureau; non seulement elles nettoient l’écran, mais elles
