Installation Guide AME 85QM
SMT/SI VI.CV.E1.3U Danfoss Heating
Drošība
Lai novērstu traumu gūšanas un ierīču
bojājumu risku, pirms montāžas un
nodošanas ekspluatācijā obligāti rūpīgi
jāizlasa un jāievēro šie norādījumi.
Montāžas, palaišanas un apkalopošanas
darbus drīkst veikt tikai apmācīts speciālists.
Pirms montāžas vai apkalpošanas darbu
uzsākšanas sistēma ir:
- jāsamazina spiediens
- jāatslēdz
- jāiztukšo
- jāattīra
Pirms montāžas vai spiediena samazināšanas
sistēmā, lūdzu ievērojat sistēmas izstrādātāja
vai sistēmas operatora instrukcijas.
Pirms vāka noņemšanas pilnībā jāatslēdz
strāvas padeve.
Utilizācijas instrukcija
Šis produkts ir jādemontē pa
daļām un tā komponentes ir
jāšķiro dažādās grupās pirms
otreizējās pārstrādes vai
utilizācijas.
Vienmēr ievērojiet vietējo likumdošanu
attiecībā uz atkritumu apsaimniekošanu.
Uzstādīšana
Uzstādiet izpildmehānismu AME 85QM
uz vārsta.
Pieļaujamās uzstādīšanas pozīcijas ❷ .
Elektroinstalācija ❸
Neaiztikt PCB plati!
Atsledziet stravu pirms vadu
pievienosanas aktuatoram!
Dzivibai bistams spriegums! Pievienojiet
vadus saskana ar pievienosanas shemu.
kontrolsignāls
Kontrollera kontrolsignāls jāpievada
terminālim Y (ievadsignāls) un SN
(kopējais) uz AME drukātās shēmas plates.
Izvadsignāls
Izvadsignālu no termināļa X var izmantot,
lai noteiktu pašreizējo pozīciju. Diapazons
ir atkarīgs no DIP slēdža iestatījumiem.
Barošanas spriegums
Barošanas spriegums 24 V~ no -15 līdz
+10%, 50 Hz) jāpievada terminālim SN un SP.
Izmēri ❹

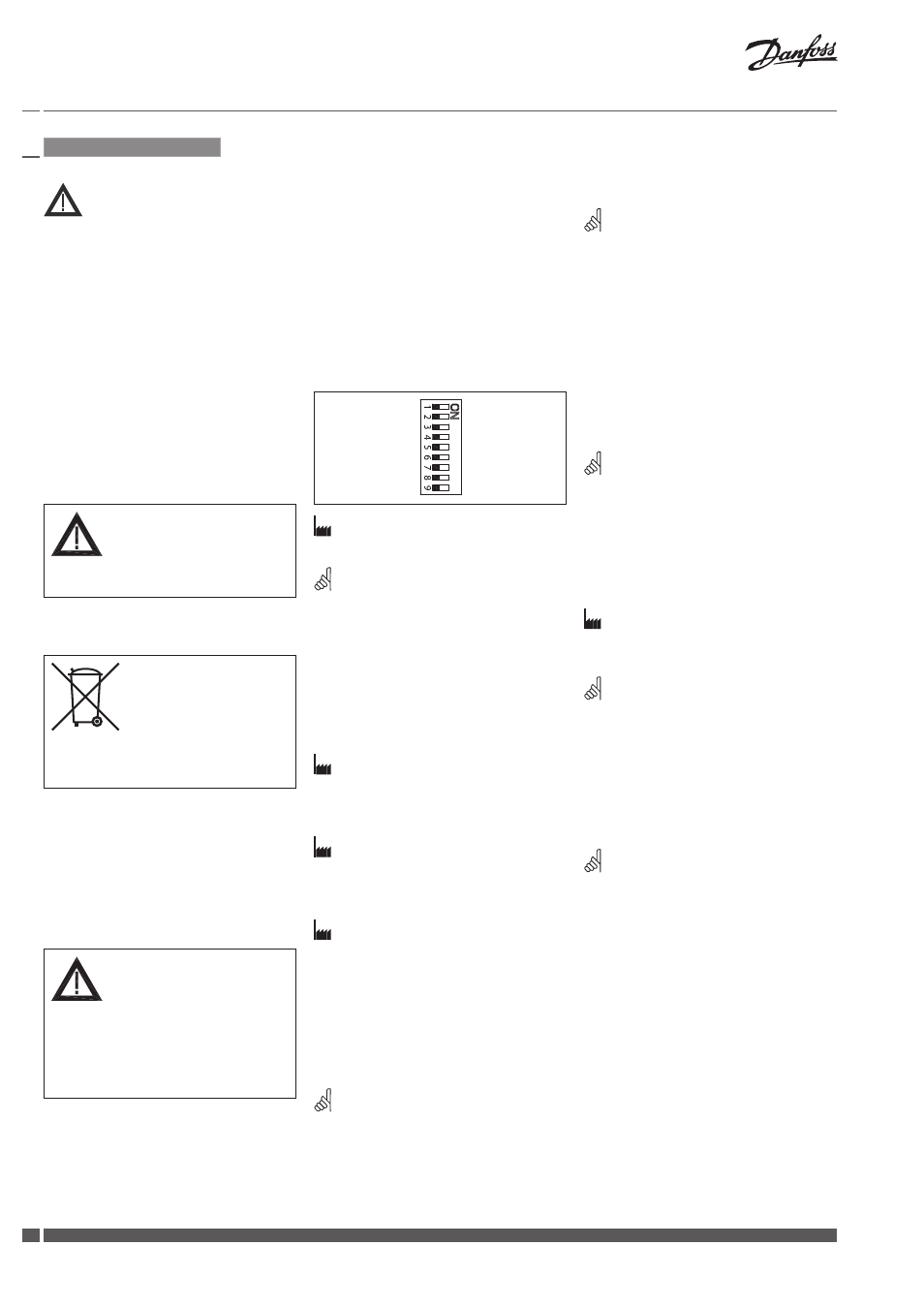

DIP slēdža uzstādīšana ❺
U I
2 V_--- V 0 V_--- V
Tiešs Pretējs
--- Secīgs
0(2)_5(6) V 5(6)_10 V
Proporcionāli 3 punktu/RL
LOG. plūsma LIN. plūsma
100 % k
VS
RED. k
VS
Atiestatīšana Atiestatīšana
Rūpnīcas uzstādījumi:
Visiem slēdžiem ir jābūt izslēgtiem ❺①
Piezīme:
Visas DIP slēdžu kombinācijas ir atļautas. Visas
atlasītās funkcijas tiek pievienotas secīgi. Ir
tikai viens funkcionalitātes loģikas ignorēšanas
gadījums, t.i., 6. slēdža proporcionālā/3 punktu
darbība, kad izpildmehānisms tiek iestatīts,
lai tas ignorētu kontrolsignālu un darbotos kā
“vienkāršs” 3 punktu izpildmehānisms.
Slēdzis nr. 1: U/I ❺②
Rūpnīcas iestatījums:
Sprieguma kontrolsignāls (0-10 V).
Slēdzis nr. 2: 2-10 V/0-10 V ❺③
Rūpnīcas iestatījums ir:
2-10 V.
Slēdzis nr. 3: Tiešs/Pretējs ❺④
Rūpnīcas iestatījums ir:
Tiešs
Slēdzis nr. 4: ---/secīgs ❺⑤
TDivus izpildmehānismus var saslēgt, lai tie
darbotos paralēli ar vienu kontrolsignālu.
Ja ir iestatīts režīms SEQUENTIAL (Secīgs),
tad izpildmehānisms reaģē uz dalītu
kontrolsignālu (sk. 0(2)-5(6) V/5(6)-10 V).
Piezīme:
Šāda kombinācija darbojas kopā ar slēdža
nr. 5 kombināciju: 0(2)-5(6) V/5(6)-10 V.
Slēdzis nr. 5:
0(2)-5(6) V/5(6)-10 V ❺⑥
Piezīme:
Šī funkcija ir pieejama, ja ir ieslēgts slēdzis
nr.4: ---/secīgs ir ieslēgts.
Slēdzis nr. 6: Proporcionāla
darbība/3 punktu ❺⑦
Izpildmehānisms var darboties kā “vienkāršs”
3 punktu izpildmehānisms, ja ir atlasīta
3 punktu funkcija. Strāvas padeve jāpievieno
portā SN un SP. 1. vai 3. portā 24 VAC signāls
ir pievienots izpildmehānisma jaudas palieli-
nāšanai vai samazināšanai. Atgriezes signāls
X norāda pareizo pozīciju.
Piezīme:
Ja ir atlasīta3 punktu funkcija, izpildmehānisms
nereaģē ne uz kādu kontrolsignālu portā Y.
Tas tikai paceļ vai nolaiž vārpstu, ja strāva tiek
piegādāta 1. vai 3. portā.
Slēdzis nr. 7: LOG. plūsma/LIN.
plūsma ❺⑧
Rūpnīcas iestatījums:
LOG. plūsma (vārsta raksturlīkne netiek
mainīta)
Piezīme:
Lielajam vārstam AB-QM ir lineāra raksturlīk-
ne. Iestatot slēdzi uz LIN. plūsmu, rakstur-
līkne paliek lineāra. Iestatot slēdzi uz LOG.
plūsmu, izpildmehānisma raksturlīkne tiek
modificēta tā, ka izpildmehānisms un vārsts
kopā darbojas kā vārsts ar LOG. raksturlīkni.
Slēdzis nr. 8: 100 % k
VS
/RED. k
VS
❺⑨
Piezīme:
Šī funkcija darbojas pareizi tikai ar logarit-
miskiem (vienādas procentuālās attiecības)
vārstiem.
Slēdzis nr. 9: Atiestatīšana ❺⑩
Pēc motora pieslēgšanas strāvai, tas sāks
pielāgošanās procedūru. LED indikators
degs tik ilgi, kamēr pielāgošanās tiks
pabeigta. Tās ilgums ir atkarīgs no vārpstas
pārvietošanās un parasti ilgst dažas minū-
tes. Virzuļa gājiena intervāls tiek saglabāts
atmiņā pēc tam, kad pabeigta pielāgošanās.
Lai atsāktu pielāgošanu, mainiet atiestatī-
šanas slēdža (reset ) stāvokli. (slēdzis nr. 1).
Ja motora spriegums ir atslēgts vai nokrītas
zem 80 % par vairāk nekā 0.1 s, strāvas vār-
sta stāvoklis tiks saglabāts atmiņā un arī visa
informācija tiks saglabāta atmiņā arī tad, ja
strāvas padeve tiks pārtraukta.
