Installation Guide AME 85QM
SMT/SI VI.CV.E1.3U Danfoss Heating
Sécurité
Pour éviter qu'une personne ne se blesse
et que le dispositif ne soit endommagé, il
est absolument nécessaire de lire attenti-
vement ces instructions avant le montage
et la mise en service, et de les respecter.
Le travail d’assemblage, de démarrage
et de maintenance nécessaire doit être
effectué uniquement par un personnel
qualifié, formé et autorisé.
Avant le travail d’assemblage et de
maintenance du contrôleur, le système
doit être:
- dépressurisé
- refroidi
- vidé
- nettoyé
Suivre les instructions du fabricant du
système ou de son service.
Ne pas retirer le capot avant d’avoir
totalement coupé l’alimentation.
Indications de mise au rebus
Ce produit peut être démonté
et tous ses composants classés
si possible en différentes
catégories en vue de leur
recyclage ou destruction.
Dans tous les cas , suivre la législation
locale de mise au rebus.
Montage
Fixer l’AME 85QM sur la vanne.
Orientations de montage ❷ .
Branchement éléctrique ❸
Ne pas toucher la carte de circuit imprimé
! Couper l’alimentation avant de raccorder
l’actionneur ! Danger de mort !
Raccorder l’actionneur conformément au
schéma de branchement électrique.
Signal de commande
Le signal du régulateur doit être branché sur
la borne Y (signal d’entrée) et la borne SN
(commun) sur la carte imprimée de l’AME.
Signal de sortie
Le signal de sortie de la borne X peut
servir pour indiquer la position actuelle. La
zone dépend des réglages du sélecteur de
fonction DIP.
Tension d’alimentation
La tension d’alimentation (24 V~ –15/+10 %,
50 Hz) doit être branchée aux bornes SN et SP.
Dimensions ❹

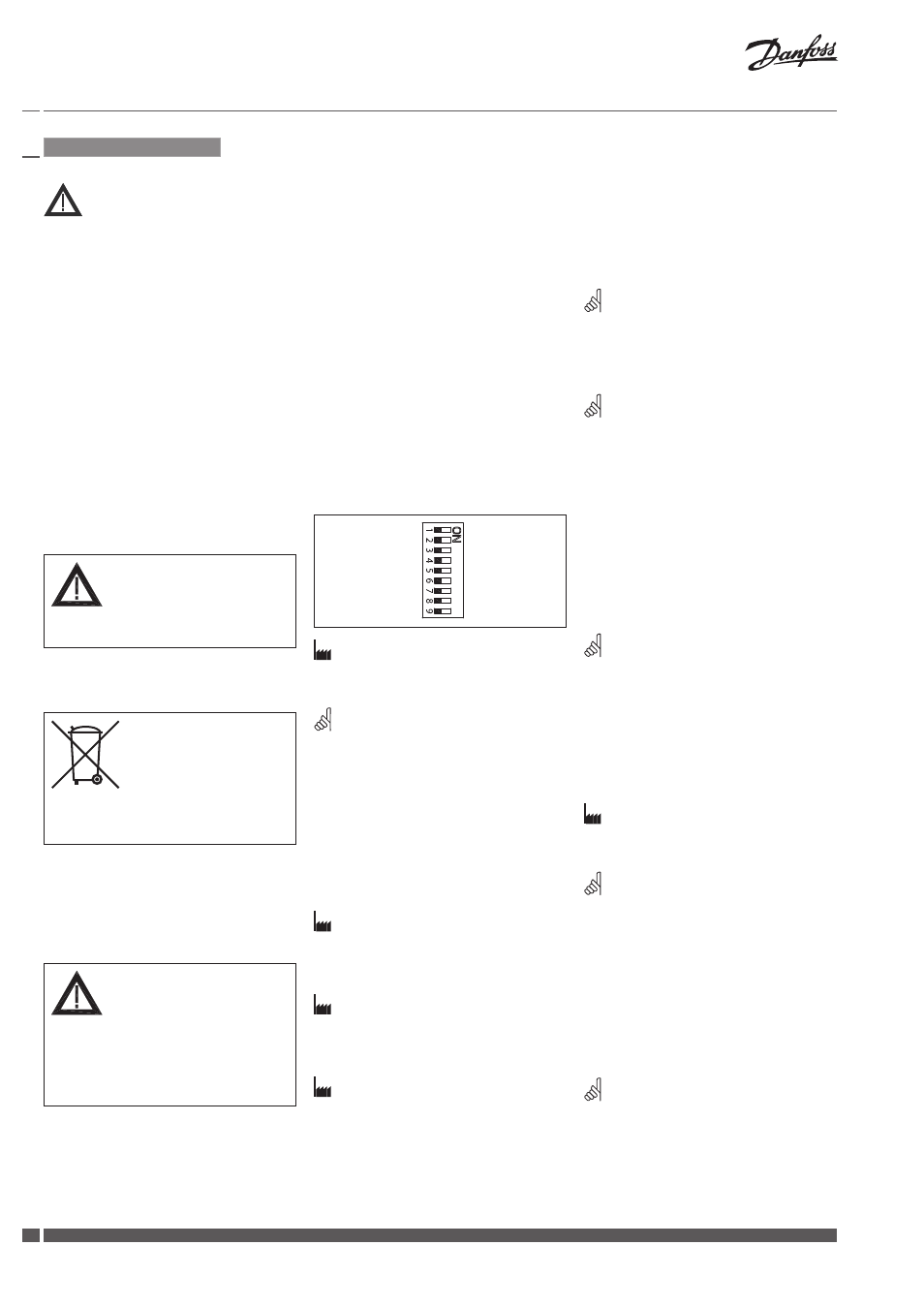

Réglages du sélecteur de
fonction DIP ❺
U I
2 V_--- V 0 V_--- V
Direct Inverse
--- Séquentiel
0(2)_5(6) V 5(6)_10 V
Proportionnel 3 points/RL
Débit LOG. débit LIN
100 % k
VS
RED. k
VS
Exploitation Exploitation
Réglage d’usine:
TOUTES les commandes sont en position
ARRÊT! ❺①
Remarque:
Toutes les combinaisons des commandes
DIP sont possibles. Toutes les fonctions
sélectionnées sont ajoutées l’une à l’autre.
Il y a seulement un pontage logique des
fonctions: commande 6 Proportionnel/
3 points qui fait le moteur ignorer le signal
de commande et fonctionne comme un
»simple« 3-points moteur.
U/I ❺②
Réglage de l’usine:
Le signal de commande de tension (0-10 V).
2-10 V/0-10 V ❺③
Réglage de l’usine:
2-10 V.
Direct/Inverse ❺④
Réglage de l’usine:
DIRECT
---/Séquentiel ❺⑤
Deux moteurs peuvent être réglés de telle
manière qu’ils fonctionnent parallèlement
avec un signal de commande. Si la fonction
SÉQUENTIEL est réglée, le moteur répond
au signal de commande »split« (voir 0(2)-
5(6) V/5(6)-10 V).
Remarque:
Cette combinaison fonctionne en combinaison
avec la commande 5: 0(2)-5(6)V/5(6)-10 V
(2)-5(6) V/5(6)-10 V ❺⑥
Remarque:
Cette fonction est disponible, si la
commande 4: ---/Séquentiel est réglée.
Proportionnel/3 points ❺⑦
Le moteur peut fonctionner comme un
»simple« 3-points moteur, si la fonction
3-points est sélectionnée. Alimentation en
courant devrait être branchée aux bornes
SN et SP. 24 VAC signal est branché aux
bornes 1 et 3 pour déplacer le moteur vers
le haut et vers le bas. Le signal X indique la
position correcte.
Remarque:
Si la fonction 3 points est sélectionnée,
le moteur ne répond à aucun signal de
commande sur la borne Y. Cette fonction
seulement déplace la broche vers le haut
et vers le bas, s’il y a de l’alimentation en
courant sur les bornes 1 et 3.
SW7: Débit LOG./ débit LIN.❺⑧
Réglage de l’usine:
Débit LOG. (caractéristique de la vanne ne
change pas).
Remarque:
La grande vanne AB-QM présente une
caractéristique linéaire. Si la commande
est réglée sur le débit LIN, la caractéristique
reste linéaire. Si la commande est réglée sur
le débit LOG, la caractéristique du moteur
est modifiée selon la manière dont le
moteur et la vanne fonctionnent ensemble
avec la caractéristique LOG.
SW8: 100 % k
VS
/RED. k
VS
❺⑨
Remarque:
Cela ne fonctionne proprement qu’avec les
vannes logarithmiques (même pourcentage).
