12
Installation Guide AME 85QM
SMT/SI VI.CV.E1.3U Danfoss Heating
Note sulla sicurezza
Prima dell'assemblaggio e della messa in
esercizio, le norme di sicurezza devono
essere rigorosamente rispettate per evitare
infortuni al personale e danni ai dispositivi.
Montaggio, avviamento e manutenzione
devono essere eseguiti solo da personale
autorizzato e qualificato.
Prima di eseguire qualsiasi operazione di
montaggio e manutenzione sull’attuatore,
è necessario che l’impianto sia:
- depressurizzato
- raffreddato
- svuotato
- pulito
Seguire le istruzioni del costruttore o
dell’assistenza.
Non rimuovere il coperchio prima di aver
completamente scollegato l'alimentazione
elettrica.
Istruzioni per l'eliminazione
Questo prodotto deve essere
smontato ed i suoi
componenti divisi, se
possibile, in vari gruppi prima
del riciclo o dell'eliminazione.
Attenersi sempre alle normative locali.
Montaggio
Fissare l'AME 85QM sulla valvola.
Posizioni d’installazione consentite ❷ .
Collegamento elettrico ❸
Non toccare i componenti del PCB!
Scollegare dalla rete di alimentazione
prima di effettuare i collegamenti elettrici
sull'attuatore! Tensione mortale!
Collegare l'attuatore secondo lo schema
elettrico.
Segnale di comando
Il segnale di comando deve essere collegato
ai morsetti Y (ingresso segnale) e SN
(comune) serigrafati sulla scheda dell'AME.
Segnale di uscita
Il segnale di uscita dal morsetto X può
essere utilizzato per indicare la posizione
della valvola. Il campo dipende dalla
configurazione del DIP switch.
Alimentazione
L’alimentazione (24 V ~ -15/+10 %, 50 Hz)
deve essere collegata ai morsetti SN e SP.
Dimensioni ❹

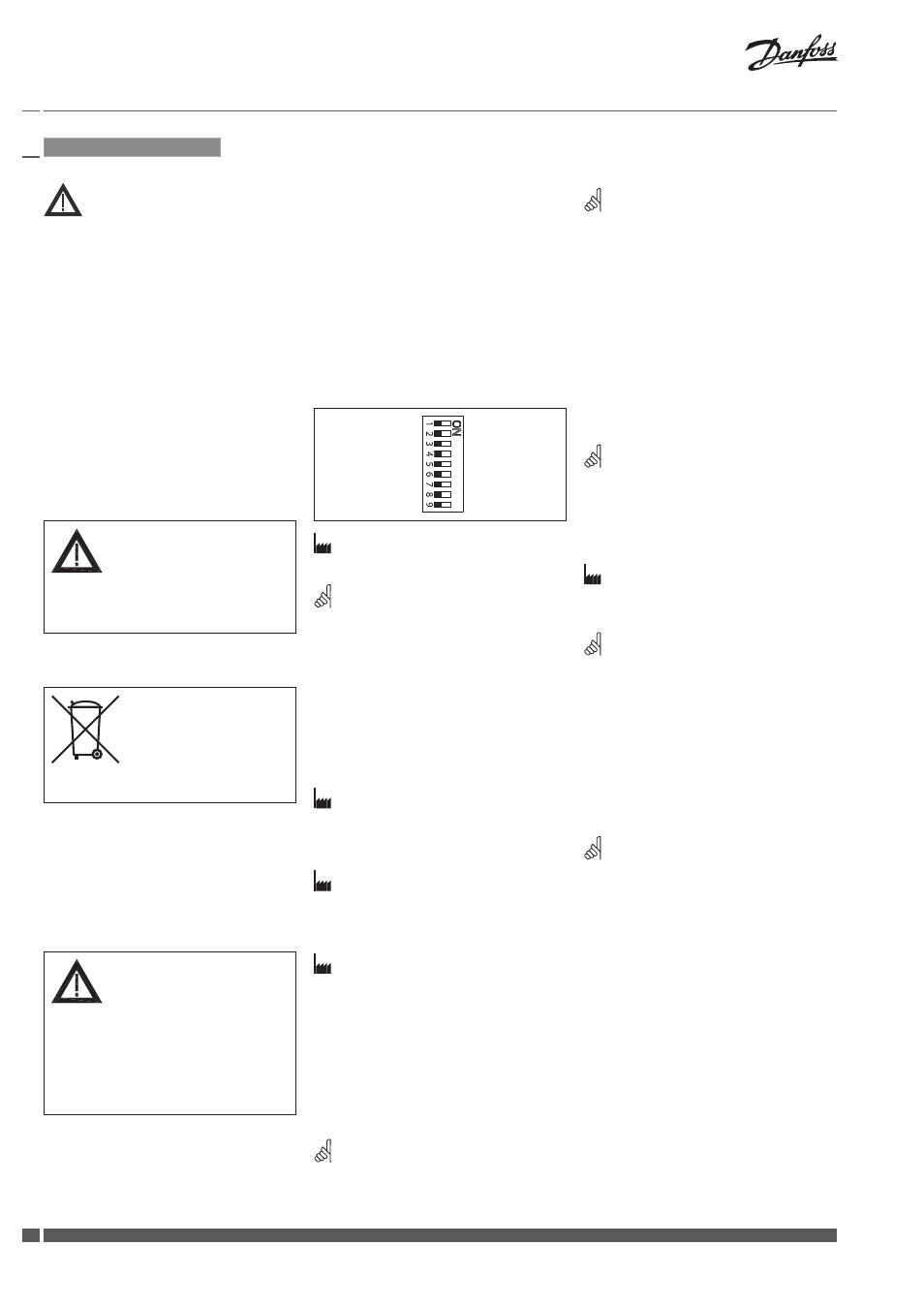

Impostazioni dei DIP switch ❺
U I
2 V_--- V 0 V_--- V
Diretto Inverso
--- Sequenziale
0(2)_5(6) V 5(6)_10 V
Proporzionale 3 punti/RL
Portata LOG. Portata LIN.
100 % k
VS
RED. k
VS
Resettaggio Resettaggio
Impostazioni di fabbrica:
Tutti gli switch sono in posizione OFF! ❺①
Nota:
Tutte le combinazioni dei DIP switch sono
consentite. Tutte le funzioni selezionate
sono aggiunte in sequenza. C’è soltanto una
sovrapposizione logica delle funzioni, ad es.
lo switch N°6 Proporzionale/3 punti, che fa
ignorare all’attuatore il segnale di comando e
lo fa funzionare come un “semplice” motore a
3 punti.
SW1: U/I ❺②
Impostazione di fabbrica:
Segnale di comando di tensione (0-10 V).
SW2: 2-10 V/0-10 V ❺③
Impostazione di fabbrica:
2-10 V.
SW3: Diretto/Inverso ❺④
Impostazione di fabbrica:
DIRETTO
SW4: ---/Sequenziale ❺⑤
Due attuatori possono essere configurati
per far sì che funzionino in parallelo con lo
stesso segnale di comando. Se è settata la
funzione SEQUENZIALE, allora l’attuatore
risponde al segnale di comando “split”
(vedi 0(2)-5(6) V/5(6)-10 V).
NOTA:
Questa combinazione va associata allo
switch No 5: 0(2)-5(6)V/5(6)-10 V
SW5: 0(2)-5(6) V/5(6)-10 V ❺⑥
NOTA:
Questa funzione è disponibile se lo switch
No 4: --- /Sequenziale viene selezionato.
SW6: Proporzionale/3 punti ❺⑦
Se viene selezionata la funzione 3 punti,
allora l’attuatore può funzionare come
“semplice” attuatore a 3 punti. La tensione
di alimentazione deve essere collegata ai
morsetti SN e SP. Il segnale di comando
24Vac per apertura e chiusura dovrà essere
collegato ai morsetti 1 o 3. Il morsetto X
corrisponde al segnale di ritrasmissione
posizione valvola.
NOTA:
Se viene selezionata la funzione 3 punti, il
morsetto Y non viene utilizzato. I morsetti
1 o 3 sono utilizzati per apertura e chiusura.
SW7: Portata LOG./Portata LIN. ❺⑧
Impostazioni di fabbrica:
Portata LOG. (le caratteristiche della
valvola rimangono immutate)
NOTA:
La maggior parte delle valvole Danfoss
dotate di attuatore hanno una curva
caratteristica portata/posizione logaritmica
(equi-percentuale). Impostando lo switch su
portata LIN. la caratteristica della valvola può
essere modificata. Questa combinazione
di attuatore e valvola corrisponde ad una
valvola con curva caratteristica LINEARE.
SW8: 100 % k
VS
/RED. k
VS
❺⑨
NOTA:
Questa funzione può essere correttamente
utilizzata solo con valvole logaritmiche
(equi-percentuali).
SW9: Ripristino ❺⑩
Dopo essere stato alimentato, l’attuatore
inizia una procedura di auto-determinazione
della corsa. Il LED lampeggia fino a quando
l’auto-regolazione è terminata. Questa
operazione dura normalmente pochi
minuti a seconda della corsa. La corsa
della valvola viene memorizzata alla fine di
questa processo. Per ripetere la procedura
di auto-determinazione occorre modificare
la posizione del RIPRISTINO (switch N° 9).
Se la tensione viene a mancare o si abbassa
ad un valore inferiore all’80 % per più di 0,1
s, la posizione attuale della valvola viene
memorizzata. Anche tutti i dati verranno
salvati in caso di interruzione della corrente.
ITALIANO
