Installation Guide
AME 23, AME 23 SU, AME 33
Danfoss Heating
EI.96.G3.3N
DH-SMT/SI
ITAlIAnO
nota di sicurezza
Per evitare danni alle persone e allo
strumento, è assolutamente necessario
leggere ed osservare attentamente
queste istruzioni.
Montaggio, avviamento e manutenzione
devono essere eseguiti solo da personale
autorizzato e qualificato.
Prima di eseguire qualsiasi operazione di
montaggio e manutenzione sull’attuatore,
è necessario che l’impianto sia:
- depressurizato
- raffreddato
- svoutato
- pulito
Seguire le istruzioni del costruttore o
dell’assistenza.
Non rimuovere il coperchio prima
di aver completamente scollegato
l'alimentazione elettrica.
Istruzioni per l'eliminazione
Questo prodotto deve
essere smontato ed i suoi
componenti divisi, se
possibile, in vari gruppi
prima del riciclo o
dell'eliminazione.
Attenersi sempre alle normative locali.
Montaggio ❶
Fissare l’attuatore AME 23, AME 23 SU,
AME 33 sulla valvola. ❷
Collegamento elettrico ❸
24 VAC Collegare tramite
trasformatore di isolamento
di sicurezza.
Segnale di comando
Il segnale di comando deve essere
collegato ai morsetti Y (segnale ingresso)
e SN (comune) sulla scheda serigrafata
dell’ AME.
Segnale di uscita
Il segnale di uscita dal morsetto X può
essere utilizzato per indicare la posizione
della valvola. Il corso dipende dalla
configurazione de DIP switch.
Alimentazione
L’alimentazione (24 V ~ -15/+10 %, 50 Hz)
deve essere collegata ai morsettii SN e SP.

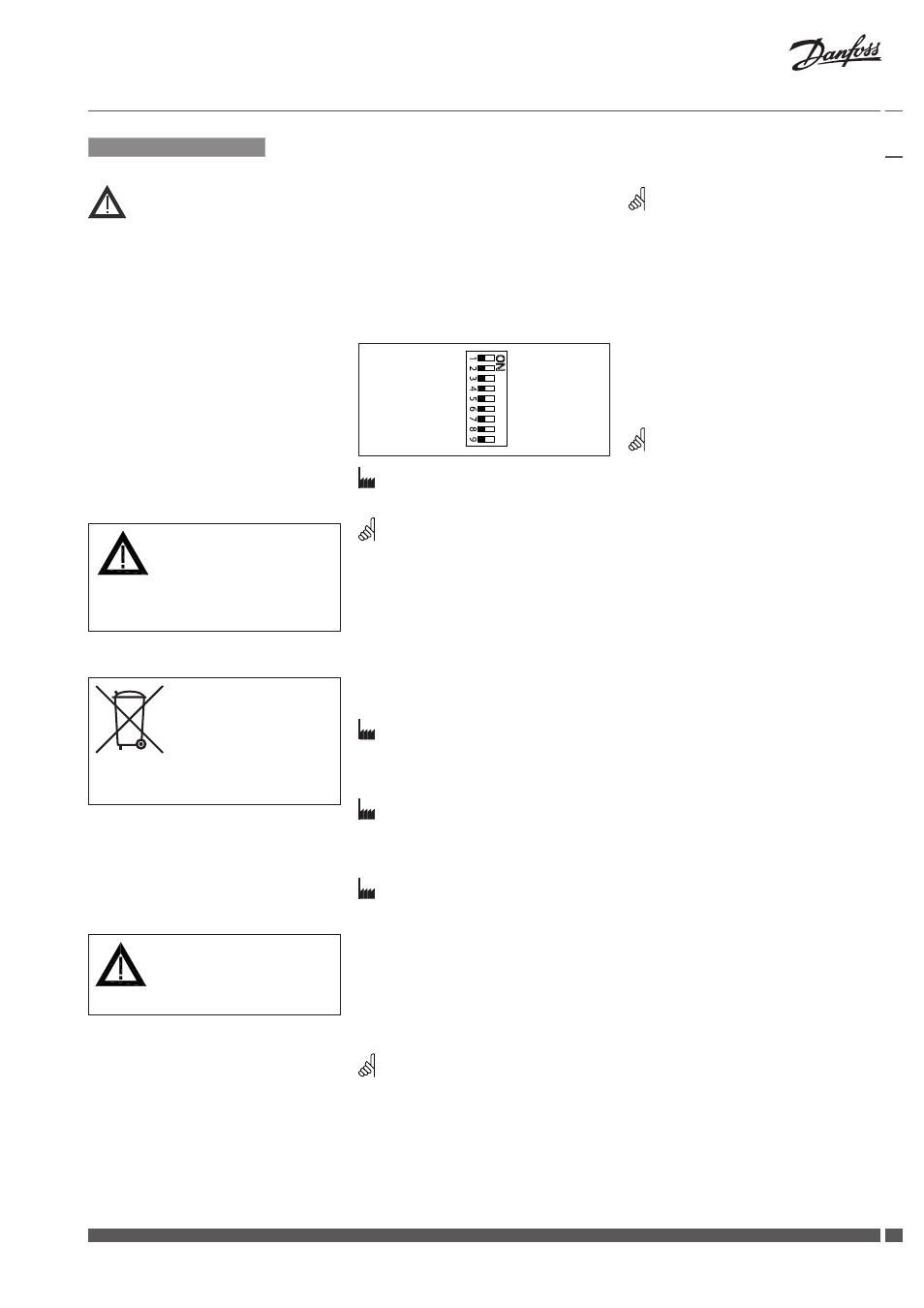

Impostazione del DIP switch ❹
U
I
2 V_---V
0 V_---V
Diretto
Inverso
---
Sequenziale
0(2) V_5(6) V
5(6) V_10 V
Proporzionale
3 punti/RL
Reset
Reset
Settaggio di fabbrica:
Tutti gli switch sono in posizione OFF!
Nota:
Tutte le combinazioni dei DIP switch sono
consentite. Tutte le funzioni selezionate
sono aggiunte in sequenza. C’è soltanto una
sovrapposizione logica delle funzioni, ad es.
lo switch N°6 Proporzionale/3 punti, che fa
ignorare all’attuatore il segnale di comando
e funziona come un “semplice” motore a
3 punti.
U/I ❹①
Settaggio di fabbrica:
Segnale di comando di tensione (0-10 V).
2-10 V/0-10 V ❹②
Settaggio di fabbrica:
2 - 10 V.
Diretto/Inverso ❹③
Settaggio di fabbrica:
DIRETTO
---/Sequenziale ❹④
Due attuatori possono essere settati
per far sì che funzionino in parallelo con
un segnale di comando. Se è settata la
funzione SEQUENZIALE, allora l’attuatore
risponde al segnale di comando “split”
(vedi 0(2)-5(6) V/5(6)-10 V).
NOTA:
Questa combinazione funziona combinata
allo switch No 5: 0(2)-5(6) V/5(6)-10 V.
0(2) V-5(6) V/5(6)-10 V ❹⑤
NOTA:
Questa funzione è disponibile se lo switch
No 4: --- / Sequenziale.
Proporzionale/3 punti ❹⑥
Se viene selezionata la funzione 3 punti,
allora l’attuatore può funzionare come
“semplice” attuatore a 3 punti. La corrente
alimentazione dovrebbe essere collegata
ai morsetti SN e SP. Il segnale di comando
24Vac per apertura e chiusura dovrà essere
collegato ai morsetti 1 o 3. Il morsetto X
corrisponde al segnale di ritrasmissione
posizione valvola.
NOTA:
Se viene selezionata la funzione 3 punti, il
morsetto Y non viene utilizzato. I morsetti
1 o 3 sono utilizzati per apertura e chiusura.
Reset ❹⑦
Dopo essere stato collegato alla corrente,
l’attuatore inizia una procedura di auto-
regolazione. Il LED lampeggia fino a quando
l’auto-regolazione è terminata. Questa
operazione dura normalmente pochi minuti
a seconda della corsa. La corsa della valvola
viene memorizzata alla fine di questa
processo di auto-regolazione. Per ripetere
la procedura di auto-regolazione occorre
modificare la posizione del RESET (switch
N° 9). Se la tensione viene a mancare o si
abbassa ad un valore inferiore all’80 % per
più di 0,1 sec, la posizione attuale della
valvola viene memorizzata. Anche tutti i dati
verranno salvati in caso di taglio di corrente.
Test di funzionamento
L’indicatore luminoso indica se l’attuatore
è in funzione o meno. Esso indica inoltre
lo stato di comando o di avaria.
Luce costante
- funzione normale
Nessuna luce
- nessun funzionamento né
alimentazione
Luce intermittente (1 Hz)
- modalità di autoregolazione
Luce intermittente (3 Hz)
- alimentazione troppo bassa
- corsa insufficiente della valvola (< 20 s)
- fine corsa non può essere raggiunta.
