Installation Guide AME 23, AME 23 SU, AME 33
Danfoss Heating EI.96.G3.3N DH-SMT/SI
POlSKI
Warunki bezpieczeństwa
W celu uniknięcia zranienia osób
i uszkodzenia urządzeń należy
bezwzględnie przed montażem
i uruchomieniem siłownika zapoznać
się dokładnie z niniejszą instrukcją.
Czynności związane z montażem,
uruchomieniem i obsługą mogą
być dokonywane wyłącznie przez
osoby uprawnione i odpowiednio
wykwalifikowane.
Przed montażem i obsługą konserwacyjną
należy:
- zrzucić ciśnienie,
- ostudzić urządzenie
- opróżnić układ,
- oczyścić układ
Należy postępować zgodnie z instrukcjami
producenta lub operatora systemu.
Nie zdejmować pokrywy przed
całkowitym odłączeniem zasilania.
Instrukcja usuwania odpadów
Przed złomowaniem siłownik
należy rozłożyć na części i
jeżeli to możliwe posortować
na różne grupy materiałowe.
Zawsze stosuj się do miejscowych
przepisów w zakresie usuwania odpadów.
Montaż ❶
Zamontować siłownik AME 23, AME 23 SU,
AME 33 na zaworze. ❷
Podłączenia elektryczne ❸
24 VAC podłączyć przez
transformator z separacją
galwaniczną.
Sygnał sterujący
Sygnał sterujący ze sterownika musi być
podłączony do wyprowadzeń Y (sygnał
wejściowy) oraz SN (masa) na płytce
drukowanej siłownika AME.
Sygnał wyjściowy
Sygnał wyjściowy z wyprowadzenia X może
być użyty do wskazania bieżącej pozycji.
Zakres zależy od ustawień przełącznika DIP.
napięcie zasilania
Napięcie zasilania (24 V~ -15 do +10 %, 50 Hz)
musi być podłączone do wyprowadzeń SN
i SP.

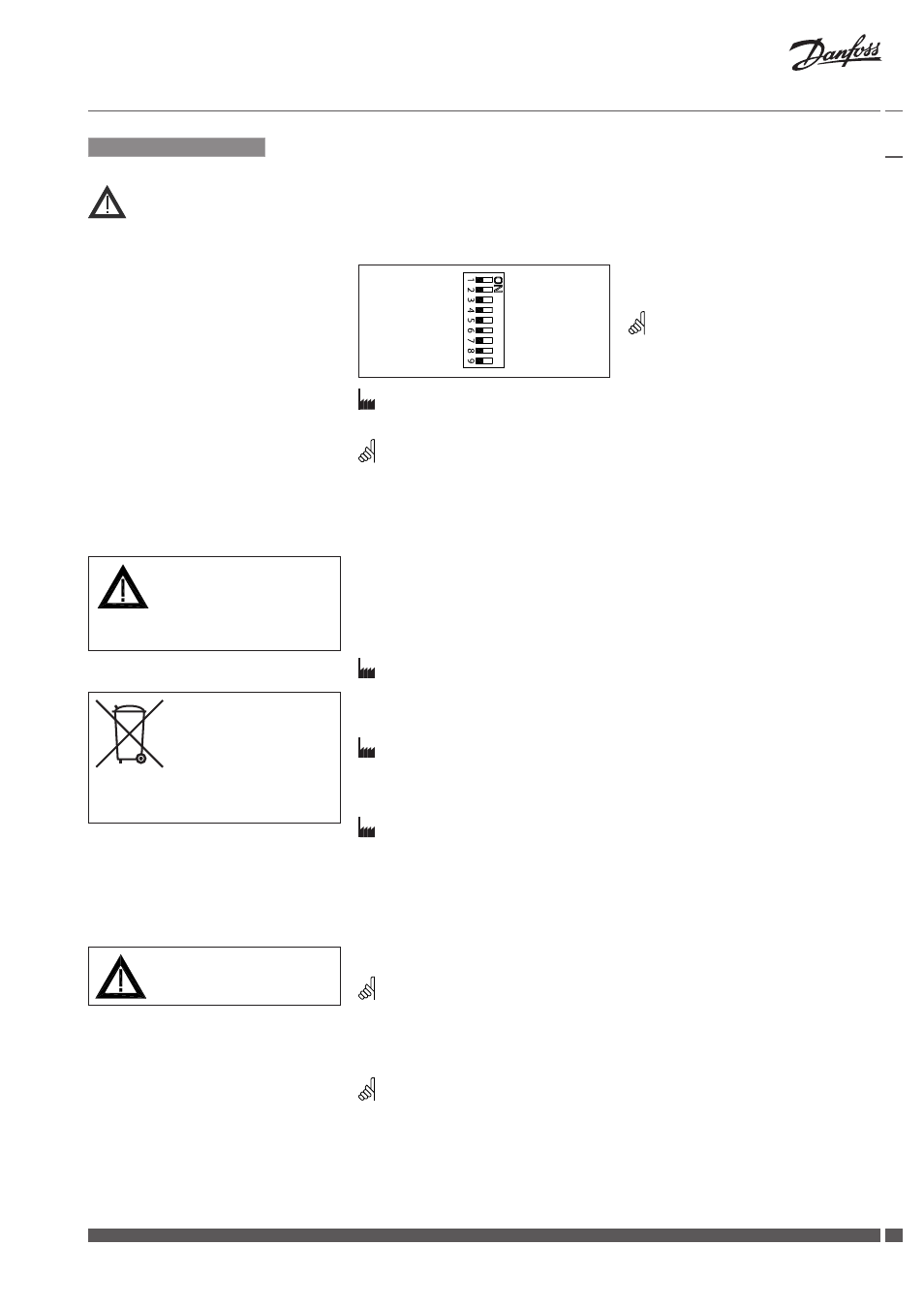

Ustawienia przełącznika DIP ❹
U I
2 V_---V 0 V_---V
Zgodnie Odwrotnie
--- Sekwencyjnym
0(2) V_5(6) V 5(6) V_10 V
Proporcjonalny 3-punktowy/RL
Reset Reset
Ustawienia fabryczne:
wszystkie przełączniki są w położeniu OFF!
UWAGA :
Dozwolone są wszystkie kombinacje
przełączników DIP. Wszystkie wybierane
funkcje są sumowane. Istnieje tylko jedno
logiczne ominięcie funkcjonalności:
przełącznik nr 6 Proportional /3 point
(Proporcjonalny/3-punktowy), który
powoduje, że siłownik ignoruje sygnał
sterujący i działa jako prosty 3-punktowy
siłownik.
U/I ❹①
Ustawienie fabryczne:
sterowanie sygnałem napięciowym (0-10 V).
2-10 V/0-10 V ❹②
Ustawienie fabryczne:
2-10 V.
Zgodnie/Odwrotnie ❹③
Ustawienie fabryczne:
DIRECT
---/Sekwencyjnym ❹④
Dwa siłowniki mogą być sterowane
równolegle jednym sygnałem sterującym.
Jeśli wybrana jest opcja SEQUENTIAL,
siłownik reaguje na dzielony sygnał
sterujący (patrz 0(2)-5(6) V/5(6)-10 V).
UWAGA:
To ustawienie działa w połączeniu
z przełącznikiem nr 5: 0(2) -5(6) V/5(6)-10 V.
0(2) V-5(6) V/5(6)-10 V ❹⑤
UWAGA:
Ta funkcja jest dostępna, gdy ustawiony jest
przełącznik nr 4: ---/Sequential.
Proporcjonalny/3-punktowy ❹⑥
Siłownik może funkcjonować jako prosty
siłownik 3- punktowy po wybraniu
opcji 3-point. Napięcie zasilania należy
podłączyć do wyprowadzeń SN i SP.
Do wyprowadzenia 1 i 3 podłączone jest
sygnał 24 VAC, służący do podnoszenia
i opuszczania siłownika. Zwrotny sygnał
X wskazuje pozycję siłownika.
UWAGA:
Jeśli wybrano opcję 3-point, siłownik nie
reaguje na jakikolwiek sygnał sterujący na
wyprowadzeniu Y. Siłownik będzie podnosił
i opuszczał trzpień, jeśli na wyprowadzenia
1 i 3 zostanie podane napięcie.
Reset ❹⑦
Po podłączeniu siłownika do zasilania
rozpoczyna się procedura samodostrajania.
Dioda LED błyska do momentu zakończenia
tej procedury. Trwa to zazwyczaj parę
minut w zależności od skoku zaworu.
Po zakończonym procesie samodostrajania
wartość skoku zaworu jest zachowana
w pamięci. Zmiana pozycji przełącznika
RESET (przełącznik nr 9) ponownie wyzwala
proces samodostrajania. Jeżeli napięcie
zasilające zostanie odcięte lub przez okres
ponad 0,1 sekundy spadnie poniżej 80 %,
to aktualna pozycja zaworu jest zachowana
w pamięci, jak również zachowanie
wszystkich danych w przypadku przerw
w zasilaniu.
Test działania
Dioda świetlna wskazuje, czy silnik jest
aktywny czy też nie. Co więcej, dioda LED
wskazuje też status sterowania i błędy.
Stałe świecenie
- normalna praca
Brak świecenia
- brak działania lub zasilania
Miganie z częstotliwością 1 Hz
- tryb samoregulacji
Miganie z częstotliwością 3 Hz
- zbyt niskie napięcie zasilania
- niedostateczny skok zaworu (<20 s)
- nie można osiągnąć położenia
krańcowego .
