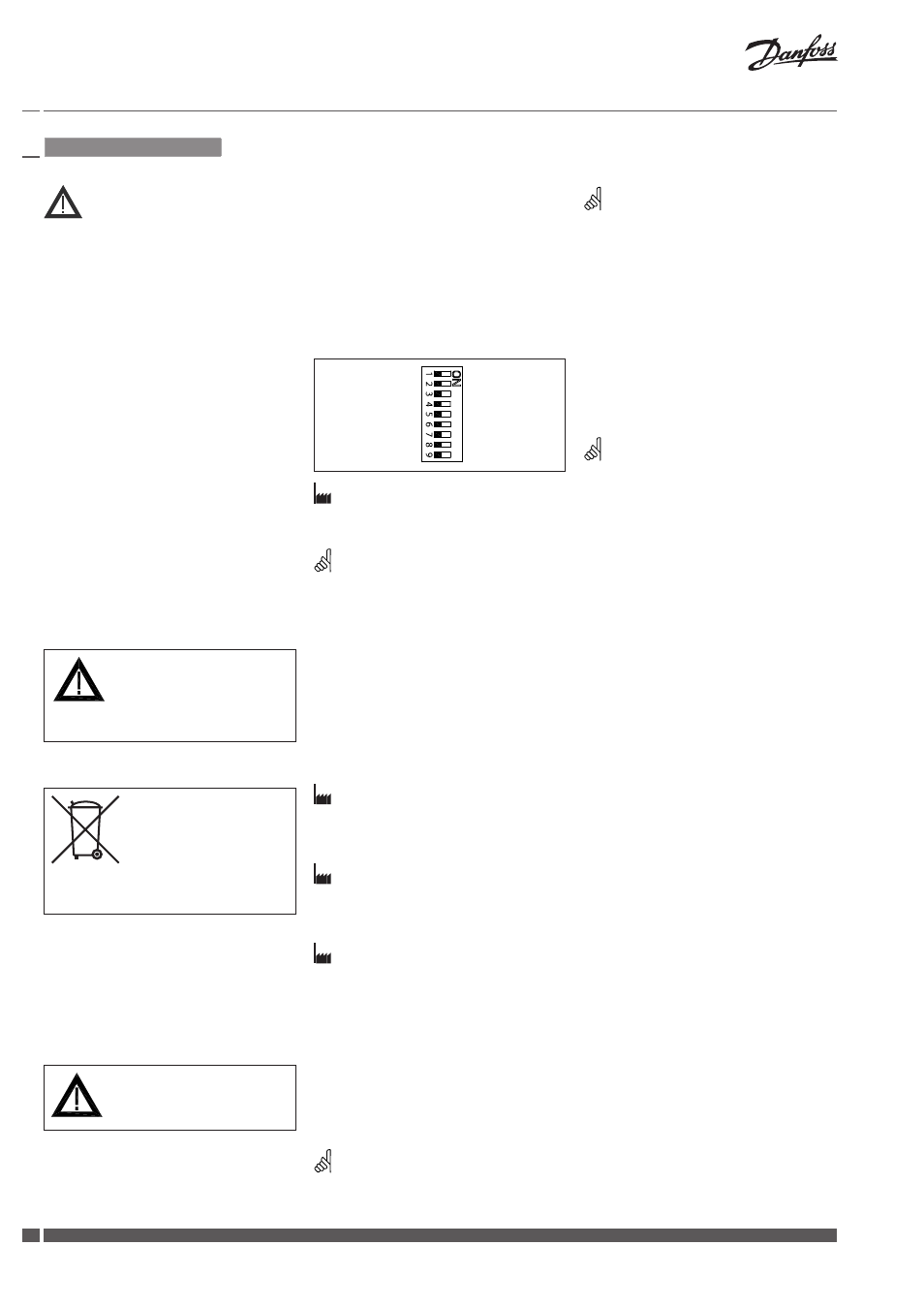

background image

12

Installation Guide

AME 23, AME 23 SU, AME 33

DH-SMT/SI

EI.96.G3.3N

Danfoss Heating

РУССКИЙ

Техника безопасности

Во избежание несчастных случаев

и выхода устройства из строя

необходимо изучить и соблюдать

настоящее руководство.

Монтаж, наладка и сервисное

обслуживание устройства должны

осуществляться квалифицированным

персоналом, допущенным к данным

видам деятельности.

Работы, непосредственно связанные

с технологической системой,

следует выполнять в соответствии

с инструкциями по ее эксплуатации.

Перед началом работ по монтажу

и обслуживанию регулятора

необходимо произвести следующие

действия с трубопроводной системой:

- сбросить давление

- охладить систему

- слить воду

- очистить систему

Не снимайте крышку до того, как

питание будет полностью отключено.

Не снимайте крышку до того, как пи-

тание будет полностью отключено.

Инструкция по утилизации

Данная продукция

подлежит демонтажу

на части, для раздельной

утилизации составных

компонентов.

Всегда соблюдайте местные правила

утилизации.

Установка

Закрепить электропривод AME 13,

AME 23 SU, AME 33 на клапане. ❷

Схема электрических

соединений

Для электропитания привода

используйте изолированный

блок питания 24 В пер. тока.

Управляющий сигнал

Управляющий сигнал с регулятора

подается на клеммы Y (входной сигнал)

и SN (ноль) платы AME.

Выходной сигнал

Выходной сигнал с клеммы Х может

быть использован для индикации

текущего положения. Диапазон зависит

от настроек переключателя DIP.

Напряжение питания

Напряжение питания (24 В переменного

тока от –15 до +10 %, 50 Гц) подается на

клеммы SN и SP.

Настройки переключателя DIP

U

I

2 B_---B

0 B_---B

Прямо

Oбратно

---

последовательно

0(2) B_5(6) B

5(6) B_10 B

Аналоговый

импульсный

Сброс

Сброс

Заводские установки:

ВСЕ переключатели находятся

в положении OFF (выключено).

ПРИМЕЧАНИЕ:

Приемлемы все комбинации переклю-

чателей DIP. Все выбранные функции

добавляются друг к другу. Существует

только одно логическое перерегулиро-

вание функций: переключатель № 6 –

(аналоговый/импульсный) настраивать

исполни-тельный механизм таким об-

разом аналоговый, что он игнорирует

управляющий сигнал и работает как

импульсный исполнительный механизм.

U/I (напряжение/ток) ❹①

Заводская установка:

управляющий сигнал напряжения (0-10 B).

2-10B/0-10B ❹②

Заводская установка:

2-10 B.

Прямо/обратно ❹③

Заводская установка:

ПРЯМО.

---/последовательно ❹④

Существует возможность установить

два исполнительных механизма так,

что они работают параллельно, с одним

управляющим сигналом. Если настроена

функция ПОСЛЕДОВАТЕЛЬНО, то

исполнительный механизм реагирует

на управляющий сигнал «сплит»

(см. 0(2)-5(6) В/6(6)-10 В).

ПРИМЕЧАНИЕ:

Данная схема работает в комбинации

с переключателем № 5: 0(2)-5(6) В/5(6)-10 В.

0(2)-5(6) В / 6(6)-10 В ❹⑤

ПРИМЕЧАНИЕ:

Данная функция имеет место лишь

в случае, если настроен переключатель

№ 4: ---/последовательно.

Аналоговый/импульсный ❹⑥

Исполнительный механизм может рабо-

тать как импульсный исполнительный

механизм при условии, что выбрана

импульсная функция. Электропитание

подается на входы SN и SP. На входы 1 и 3

подается сигнал 24 В переменного тока

для подъема и опускания штока исполни-

тельного механизма. Выходной сигнал Х

показывает текущее положение.

ПРИМЕЧАНИЕ:

В случае, если выбрана импульсная функ-

ция, исполнительный механизм не реаги-

рует ни на какой аналоговый управляю-

щий сигнал на входе Y. Исполнительный

механизм поднимает и опускает шток

только в случае, если электропитание

подается на вход 1 или 3.

Reset (Сброс) ❹⑦

После подачи тока на исполнительный

механизм последний начинает процесс

автоподстройки. Об этом свидетельствует

мигание светодиода, которое продолжает-

ся до окончания процесса автоподстройки.

Продолжительность процесса обычно

составляет несколько минут, в зависимости

от перемещения штока. Величина хода

клапана после окончания автоподстрой-

ки регистрируется в запоминающем

устройстве. Процесс автоподстройки воз-

обновляется нажатием на кнопку сброса

«RESET» (переключатель № 9). При сбросе

напряжения питания или при его падении

более чем на 80 % в течение более 0,1 с,

текущее положение клапана регистриру-

ется в запоминающем устройстве. Таким

образом, вся информация сохраняется

в запоминающем устройстве, в том числе

в случаях сбоя напряжения питания.

Функциональный тест

Световой диод наряду с индикацией

задействования привода производит

также индикацию рабочего состояния

и возможных ошибок.

Постоянное свечение

- обычное рабочее состояние

эксплуатации

Отсутствие свечения

- выключение, напряжение отключено.

Прерывистое свечение (1 Гц):

- режим автоподстройки

Прерывистое свечение (3 Гц):

- электропитание слишком мало

- недостаточная величина времени

хода клапана (<20 с)

- невозможность входа в исходное

положение.
