CLP-240/230: Montaje del soporte para teclado
CLP-240/230 Manual de instrucciones
ESPA
Ñ
OL
65
CLP-240/230: Montaje del soporte para
teclado
ATENCIÓN
• Tenga cuidado de no cambiar entre sí ninguno de los componentes y asegúrese de instalar todos ellos en la
dirección correcta. Monte la unidad siguiendo el orden correcto.
• Deben realizarlo al menos dos personas.
• Asegúrese de utilizar el tamaño de tornillo correcto. El uso de tornillos inadecuados podría causar daños.
• Asegúrese de apretar todos los tornillos una vez terminado el montaje de cada unidad.
• Para desmontarla, invierta la secuencia de montaje.

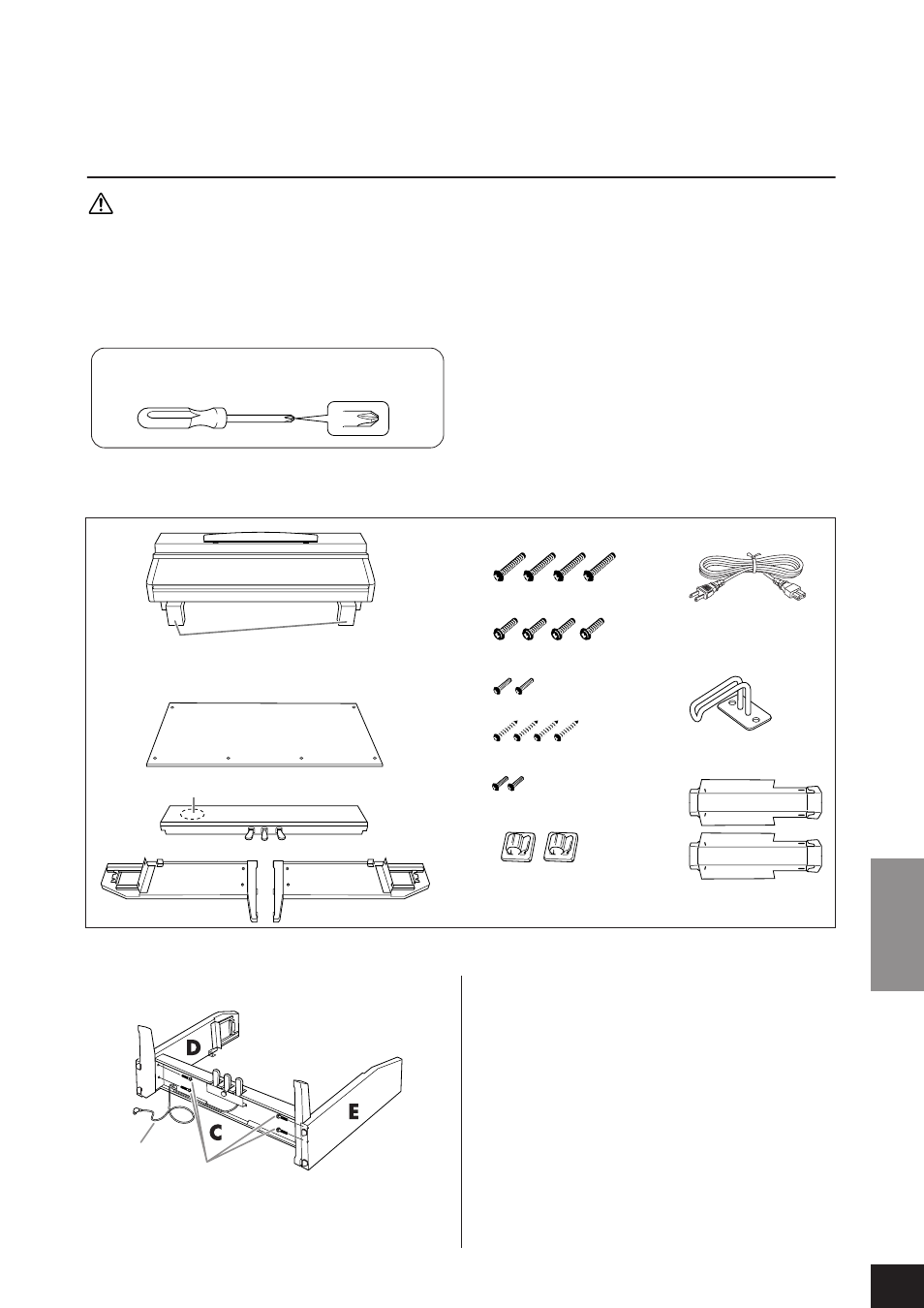

Saque todos los componentes de la caja. Compruebe que dispone de todos los componentes que aparecen en la
ilustración.
1.
Conecte D y E con C.
1-1
Desate y estire el cable enrollado. No tire el
enganche del cable, lo necesitará después en el
paso 5.
1-2
Asegure C con los cuatro tornillos largos de 6 x
25 mm.
Tenga preparado un destornillador con cabeza
Phillips (+).
A
B
C
D E
Almohadillas de espuma de estireno
Saque las almohadillas de espuma de estireno y coloque A
encima de ellas. Coloque las almohadillas de espuma de estireno
para proteger el panel del conector en la parte inferior de A.
Cable de pedales
4 tornillos largos de 6 x 25 mm
4 tornillos cortos de 6 x 16 mm
2 tornillos finos de 4 x 12 mm
4 tornillos de rosca cortante
de 4 x 20 mm
2 tornillos finos de 4 x 10 mm
2 portacables
Cable de alimentación de CA
Soporte de auriculares
2 almohadillas para protección
de los paneles laterales (cartón)
(La forma de la clavija
varía dependiendo de la
zona)
1-2
1-1
