82
W Ä R M E S C H U B L A D E V O N W O L F
M O D E L L I C B W W D 3 0
mit integrierter Schubladenfront
Gesamtbreite 746 mm
Gesamthöhe 257 mm
Gesamttiefe* (hinter Rahmen) 597 mm
Mindestschrankanforderungen
Verkleidung
838 mm B x 610 mm T
Voll integriert 838 mm B x 635 mm T
Mindesttragfähigkeit des Sockels 91 kg
Öffnungsbreite 749 mm
Öffnungshöhe 260 mm
Öffnungstiefe** 610 mm
Mindestplattengröße
Verkleidung
762 mm B x 264 mm H
Voll integriert 746 mm B x 257 mm H
Mindestplattenstärke 16 mm
Plattenhöchstgewicht 11 kg
*10 mm zusätzlich für die Kabelstärke einkalkulieren.
**Für die voll integrierte Ausführung die Stärke der
Schubladenfront zur Öffnungstiefe hinzuaddieren.
ÖFFNUNGSBREITE
749 mm
E 127 mm
102 mm
838 mm
EMPFOHLENE SCHRANKBREITE
762 mm
STANDARD-
HÖHE
BODEN
ZU ARBEITS-
PLATTE
914 mm
UNTERSEITE DER
ÖFFNUNG
ZUM BODEN
127 mm
SCHRANKTIEFE
min. 610 mm
ÖFFNUNGSTIEFE
min. 610 mm
EINE
ÜBERLAPPUNG
DER DEKORATIVEN
SCHUBLADEN-
FRONT AUF
ALLEN SEITEN
EINKALKULIEREN**
ABMESSUNG
VARIIERT*
*Genügend Platz für die Positionierung des Kippschutzblocks und der Überlappung der Schubladenfront einkalkulieren.
**Überlappung der dekorativen Schubladenfront ist je nach Größe der maßangefertigten Platte unterschiedlich.
ÖFFNUNGSHÖHE
260 mm
251 mm
KIPPSCHUTZ
51 mm x 51 mm
GESAMTBREITE
746 mm
597 mm
HINTER RAHMEN
229 mm 257 mm

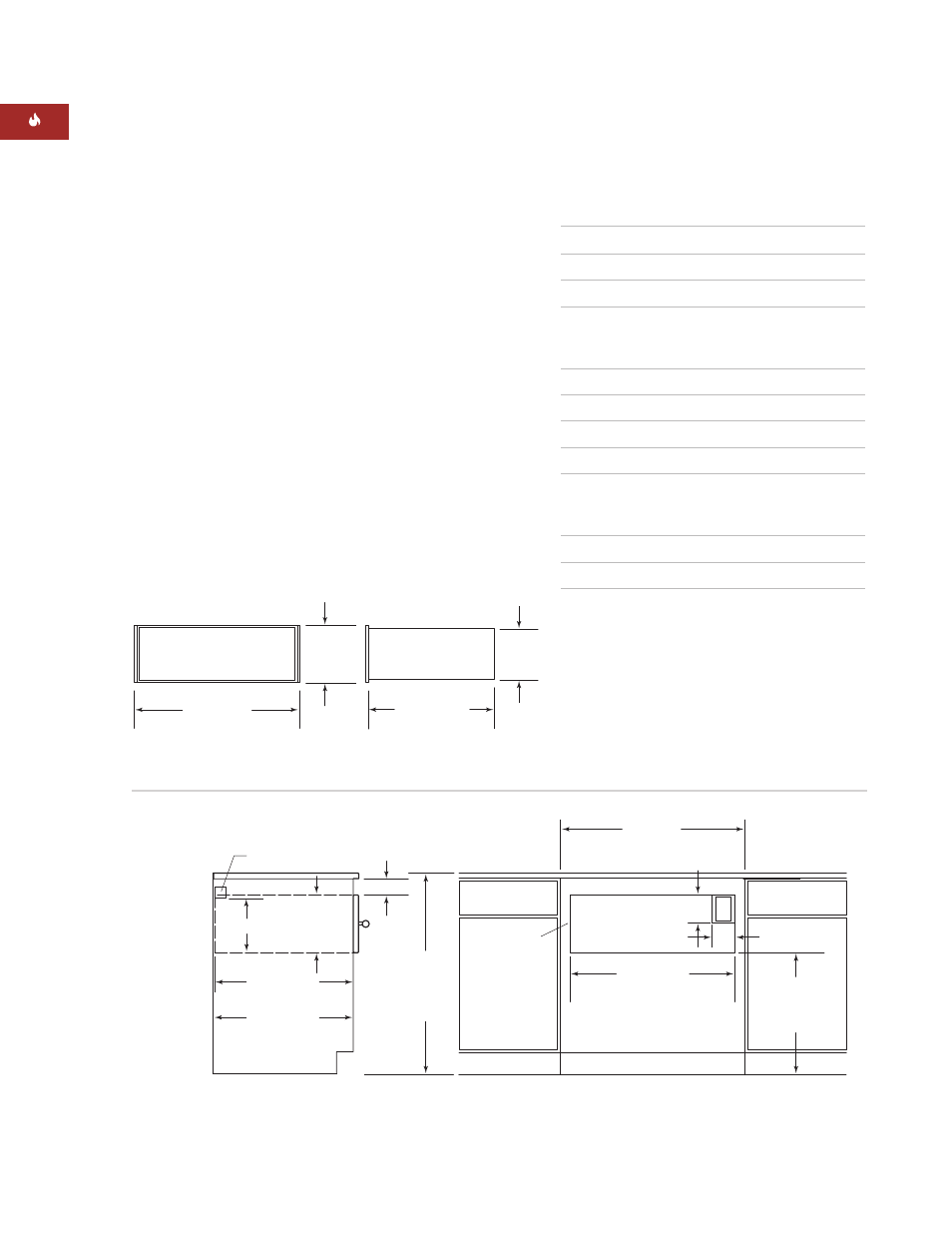

Gesamtabmessungen – Integrierte Schubladenfront
Integrierte Schubladenfront – Verkleidungsausführung
I N T E G R I E R T E S C H U B L A D E N F R O N T
T E C H N I S C H E D A T E N Z U R
I N S T A L L A T I O N
Die nachstehenden Abbildungen enthalten die
Gesamtabmessungen und technischen Daten
zur Installation für die Wärmeschublade von
Wolf mit integrierter Schubladenfront. Die
Wärmeschublade mit integrierter Schubladen-
front kann in einer Verkleidungsausführung oder
einer voll integrierten Ausführung verwendet
werden, wobei sie komplett in den Schrank
versenkt ist.
Denken Sie daran, dass die Größe der maßange-
fertigten Verkleidung für die Wärmeschublade mit
integrierter Front je nach spezifischer Installation
unterschiedlich ausfällt. In der folgenden Tabelle
finden Sie Mindestabmessungen für die Verklei-
dungs- und voll integrierten Plattenausführungen.
Installationsanweisungen für die integrierte
Schubladenfront finden Sie auf Seite 90–92.
Diese Anweisungen sind auch im integrierten
Schubladenfrontsatz enthalten.
