I N S TA L L AT I O N S
A N W E I S U N G E N
M O D E L L I C B W W D 3 0
mit Schubladenfront aus Edelstahl
Gesamtbreite
759 mm
Gesamthöhe
260 mm
Gesamttiefe
689 mm
Tiefe hinter Rahmen*
597 mm
Mindestschrankbreite
762 mm
Mindestschranktiefe
610 mm
Mindesttragfähigkeit des Sockels
91 kg
Öffnungsbreite
727 mm
Öffnungshöhe
232 mm
Öffnungstiefe
606 mm
*10 mm zusätzlich für die Kabelstärke einkalkulieren.
S C H U B L A D E N F R O N T A U S
E D E L S TA H L
T E C H N I S C H E D A T E N Z U R
I N S T A L L A T I O N
Die nachstehenden Abbildungen enthalten die
Gesamtabmessungen und technischen Daten zur
Installation für die Wärmeschublade von Wolf mit
einer Schubladenfront aus Edelstahl.
Wolf empfiehlt die Verwendung eines 838 mm
breiten Schranks für die Wärmeschublade mit
einer Schubladenfront aus Edelstahl. Es ist ein
Schrank mit einer Mindestbreite von 762 mm,
einer Mindesttiefe von 610 mm und einer Sockel-
tragfähigkeit von mindestens 91 kg erforderlich.
Installationsanweisungen für die Schubladenfront
aus Edelstahl finden Sie auf Seite 88–89. Diese
Anweisungen sind auch im Schubladenfrontsatz
aus Edelstahl enthalten.
U N T E R T H E K E N I N S T A L L A T I O N
Bei Unterthekeninstallationen wird ein Abstand
von 597 mm von der Unterseite der Wärme-
schubladenöffnung bis zum Boden empfohlen.
Die Schublade muss mindestens 127 mm über
dem Boden oder 25 mm über der Sockelleiste
installiert werden.
Die Wärmeschublade von Wolf mit einer
Schublade aus Edelstahl kann unter einem
Elektro- oder Gaskochfeld installiert werden,
wenn die Wärmeschublade von oben nach
unten vollständig eingeschlossen ist. Es muss
genügend Platz für Gas- und Elektroanschlüsse
für das Kochfeld gelassen werden. Weitere tech-
nische Daten finden Sie in den Installationsan-
weisungen für das Kochfeld. Die Abmessungen
sind je nach spezifischer Installation unter-
schiedlich.
ÖFFNUNGSBREITE
727 mm
E
127 mm
102 mm
838 mm
EMPFOHLENE SCHRANKBREITE
762 mm
STANDARDHÖHE
BODEN ZU
ARBEITSPLATTE
914 mm
UNTERSEITE DER
ÖFFNUNG
ZUM BODEN
127 mm
SCHRANKTIEFE
min. 610 mm
ÖFFNUNGSHÖHE
232 mm
ÖFFNUNGSTIEFE
min. 606 mm
KIPPSCHUTZ
51 mm x 51 mm
ABMESSUNG
VARIIERT*
EINE
ÜBERLAPPUNG
DER SCHUBLADEN-
FRONT VON
16 mm
AUF ALLEN SEITEN
EINKALKULIEREN
*Genügend Platz für die Positionierung des Kippschutzblocks und der Überlappung der Schubladenfront einkalkulieren.
597 mm
HINTER RAHMEN
GESAMTBREITE
759 mm
229 mm
GESAMTTIEFE
689 mm
260 mm

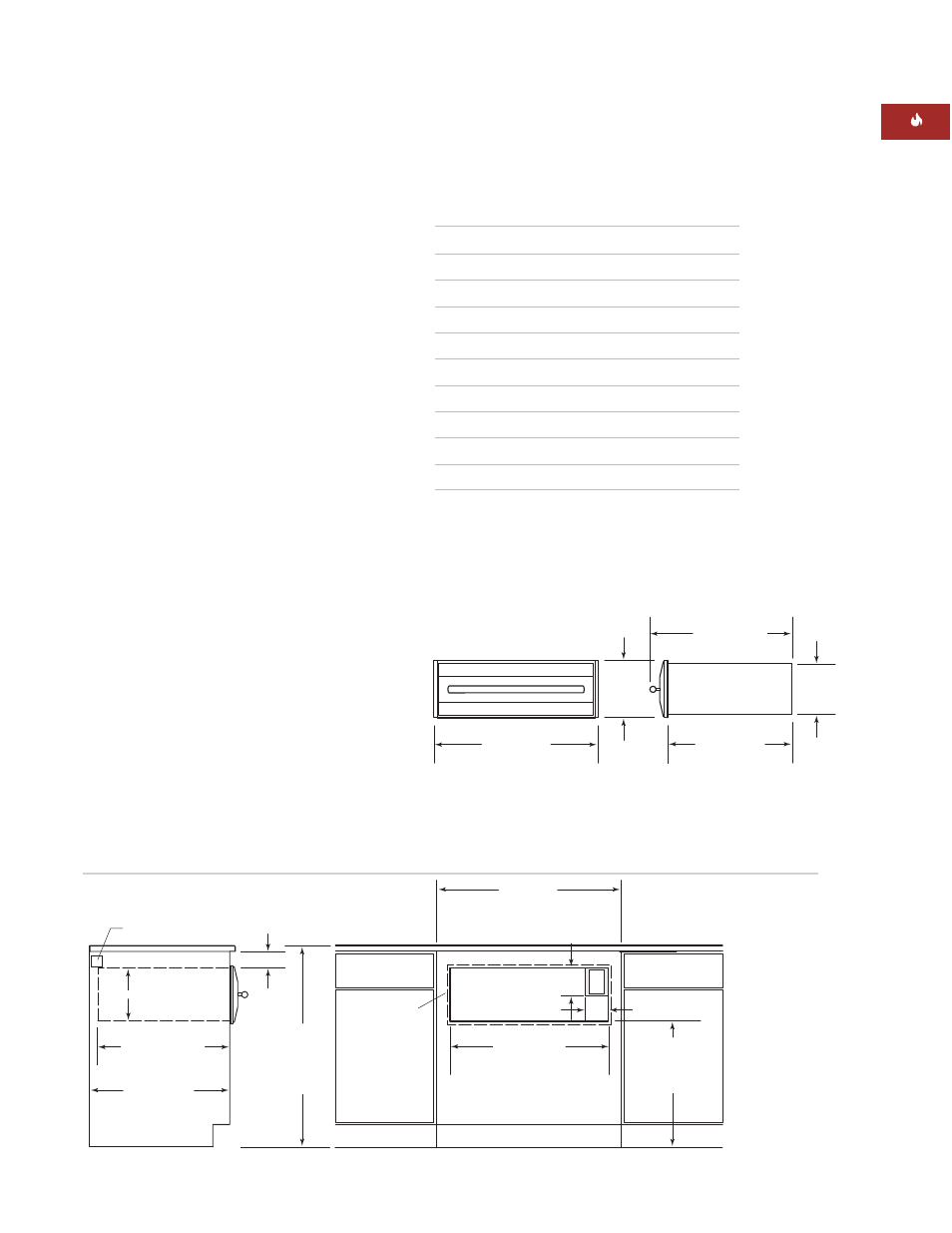

Gesamtabmessungen – Schubladenfront aus Edelstahl
Unterthekeninstallation – Schubladenfront aus Edelstahl
