28
C A J Ó N C A L E N TA D O R D E WO L F
M O D E L O I C B W W D 3 0
con frente de cajón integrado
Ancho total 746 mm
Altura total 257 mm
Fondo total* (marco posterior) 597 mm
Requisitos mínimos del mueble
Revestible
838 A x 610 F
Empotrado 838 A x 635 F
Soporte mínimo de la base 91 kg
Ancho de la cavidad 749 mm
Altura de la cavidad 260 mm
Fondo de la cavidad** 610 mm
Tamaño mínimo del panel
Revestible
762 A x 264 Altura
Empotrado 746 A x 257 Altura
Grosor mínimo del panel 16 mm
Peso máximo del panel 11 kg
*Deje un fondo adicional de 10 mm para el cable.
**Para aplicaciones empotrables, sume el grosor
de la parte delantera del cajón al fondo de la
cavidad.

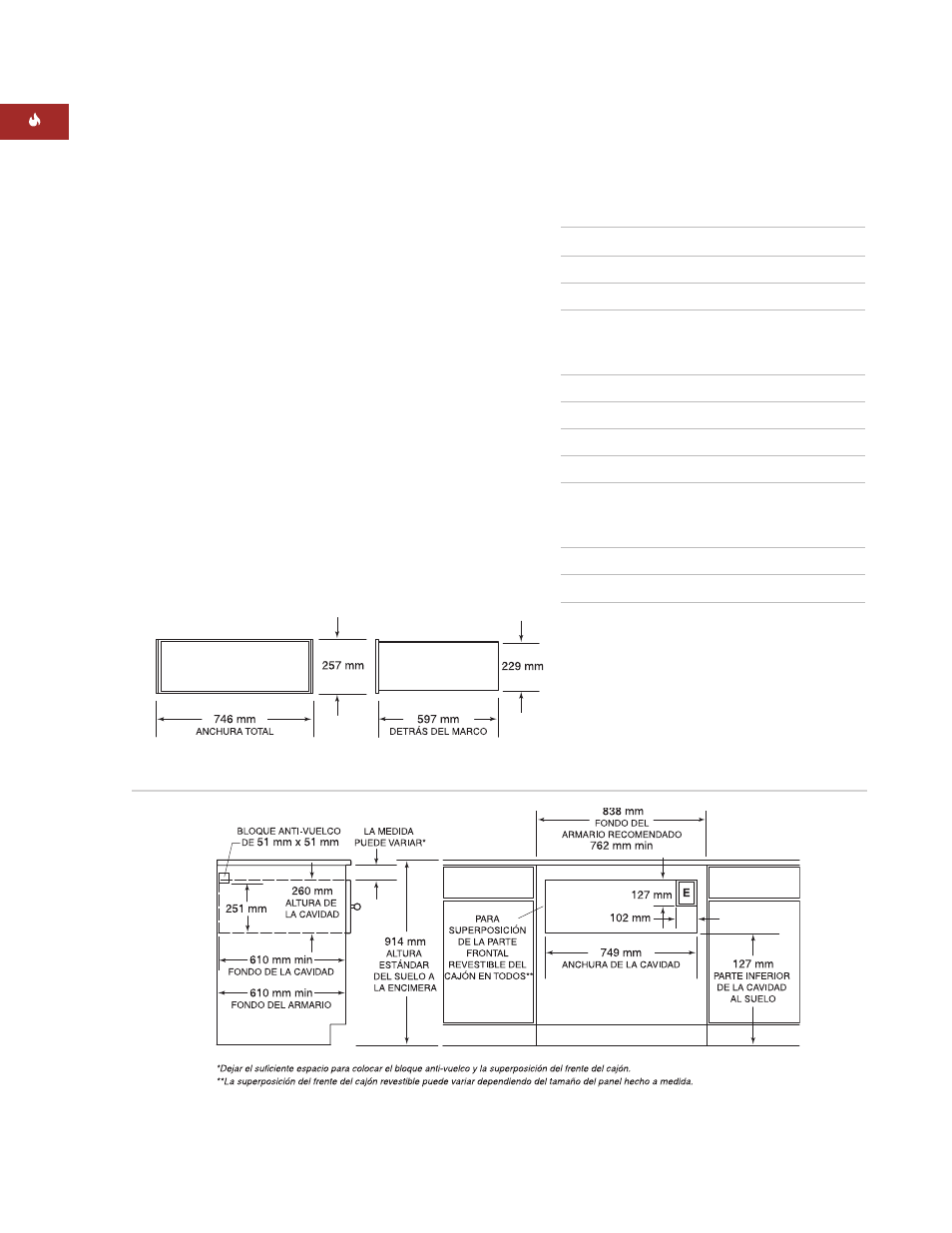

Medidas totales: frente de cajón integrado
Frente de cajón integrado: aplicación revestible
F R E N T E D E C A J Ó N I N T E G R A D O
E S P E C I F I C A C I O N E S D E L A
I N S T A L A C I Ó N
Las siguientes ilustraciones proporcionan las
medidas generales y las especificaciones de
la instalación para el cajón calentador de Wolf
con frente de acero inoxidable. El cajón calen-
tador con frente integrado se puede utilizar en
aplicaciones empotradas o revestible, por lo
que el cajón quedará completamente acoplado
en el mueble.
Recuerde que el tamaño del panel fabricado
a medida para el cajón calentador con frente
integrado puede variar dependiendo de cada
instalación. La siguiente figura proporciona
las medidas mínimas para el cajón revestido
o empotrado.
Consulte las páginas 36-38 para observar
las instrucciones de instalación del frente
del cajón integrado. Estas instrucciones
también se incluyen con el kit del frente del
cajón integrado.
