81
I N S TA L L AT I O N S A N W E I S U N G E N
ÖFFNUNGSBREITE
WÄRMESCHUBLADE
727 mm
724 mm
30-IN-BACKOFENÖFFNUNGS-
BREITE
127 mm
102 mm
E
E
ROHBAUÖFFNUNG FÜR
MIKROWELLENHERD
838 mm
EMPFOHLENE SCHRANKBREITE
762 mm
60 mm
691 mm
25 mm
min.
610 mm
min.
691 mm
HINWEIS: Die Position der Stromversorgung entnehmen Sie den technischen
Daten zum 762-mm-Einzeleinbaubackofen.
KIPPSCHUTZ
51 mm x 51 mm
ÖFFNUNGSHÖHE
232 mm
ÖFFNUNGSTIEFE
min. 606 mm
25 mm
min.
610 mm
min.
ÖFFNUNGSHÖHE
232 mm
ÖFFNUNGSTIEFE
min. 606 mm
KIPPSCHUTZBLOCK-AUSFÜHRUNG PLATTFORMAUSFÜHRUNG
PLATTFORM
22 mm
22 mm

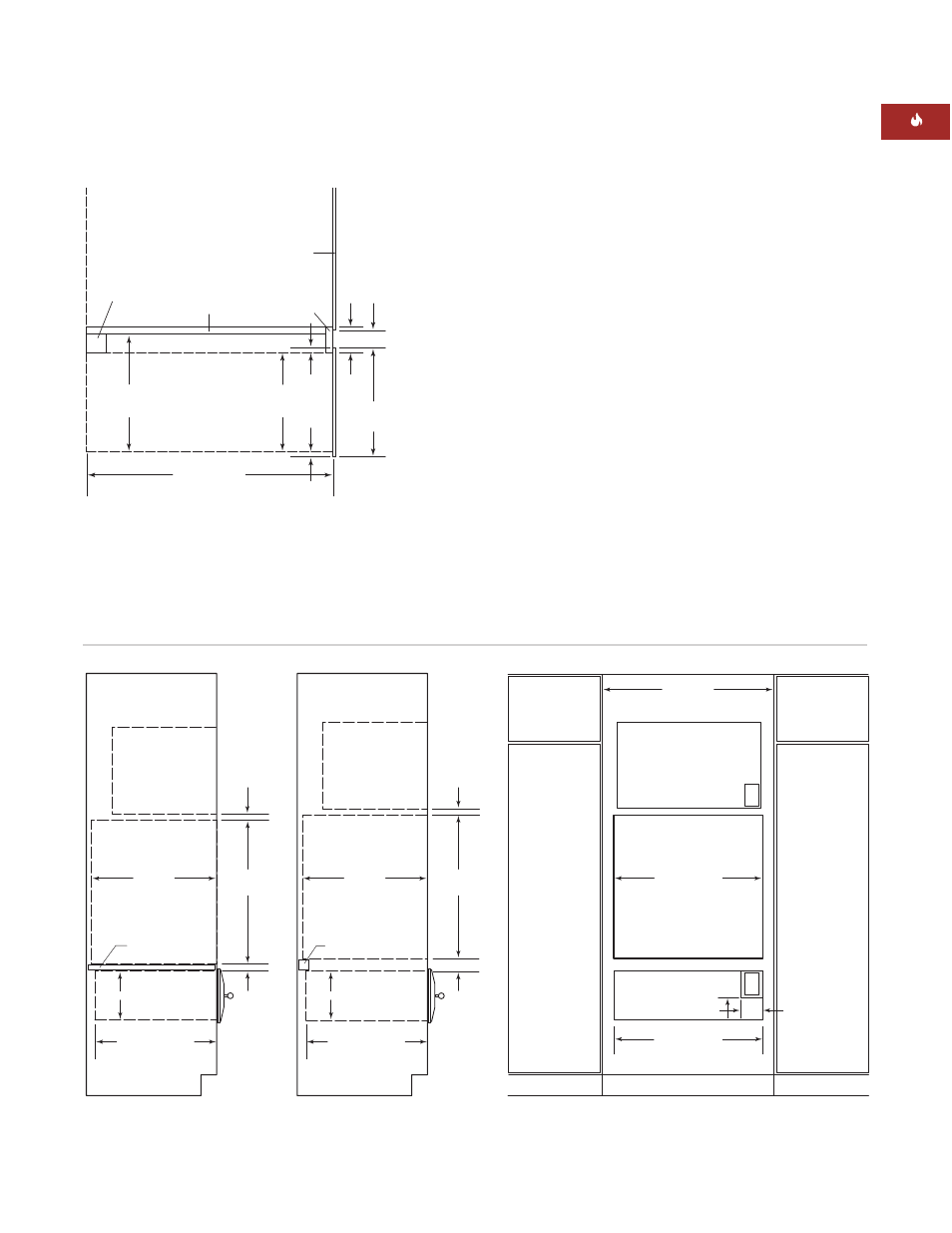

Installation mit Einbaubackofen und Mikrowellenherd – Schubladenfront aus Edelstahl
O P T I O N A L E I N S T A L L A T I O N E N
Die Wärmeschublade von Wolf mit einer Schub-
ladenfront aus Edelstahl kann in Kombination
mit einem 762-mm-Einzelbackofen und einem
Mikrowellenherd mit einer Einfassung von
762 mm installiert werden, sofern die Wärme-
schublade oben und unten vollständig einge-
schlossen ist. Siehe die Abbildung unten. Weitere
Einzelheiten entnehmen Sie den Installationsan-
weisungen, die im Lieferumfang des Einbauback-
ofens und Mikrowellenherds enthalten sind. Die
Abmessungen sind je nach spezifischer Installa-
tion unterschiedlich.
Die Plattform der Wärmeschublade muss 91 kg
tragen können. Sie muss sich mindestens 25 mm
über der Sockelleiste befinden, damit eine Über-
lappung der Einfassung der Wärmeschublade
möglich ist.
Die Wärmeschublade von Wolf mit der
Schubladenfront aus Edelstahl kann neben oder
über einer anderen Wärmeschublade von Wolf
installiert werden, sofern jede Wärme-schublade
oben und unten vollständig eingeschlossen ist.
232 mm 273 mm
260 mm
ROHBAUÖFFNUNG FÜR
WÄRMESCHUBLADE
19 mm STARKE WAND ALS
TRÄGERPLATTFORM
FÜR BACKOFEN
BACKOFENEINFASSUNG RAGT
UM 3 mm UNTER DIE BACKOFEN-
PLATTFORM HINAUS
BACKOFENROHBAUÖFFNUNG
SEITENANSICHT
VORNE
KIPPSCHUTZ
51 mm x
51 mm
FRONT-
SCHIENE
16 mm
600 mm
LAIBUNG
41 mm
60 mm
16 mm
Installation mit Einbaubackofen – Schubladenfront
aus Edelstahl
S C H U B L A D E N F R O N T A U S E D E L S TA H L
