Servicio
7
15

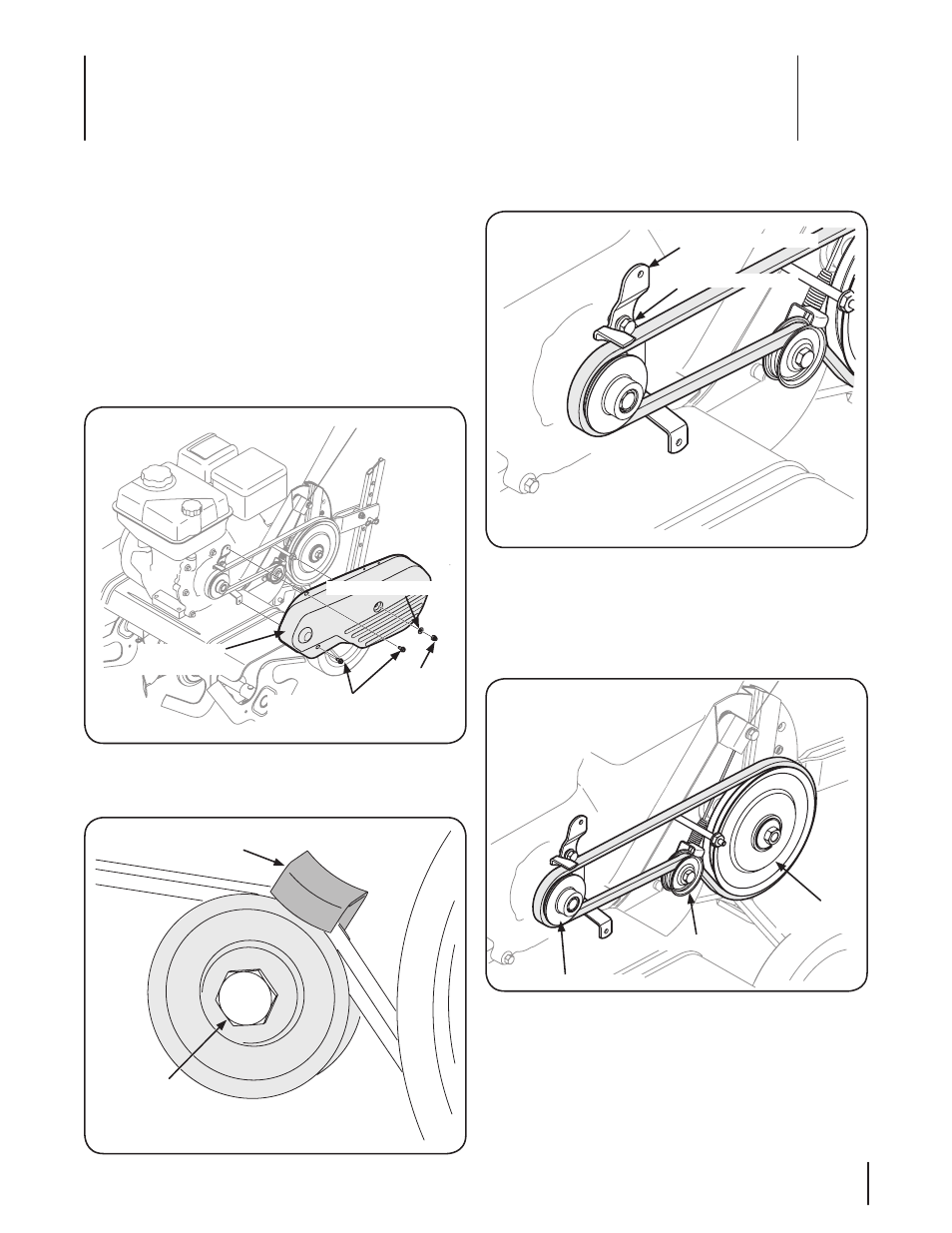

Cambio de correa
El diseño de la cultivadora incluye una correa de material especial
(Kevlar Tracción) que le proporciona mayor duración y mejor
rendimiento. No se la debe cambiar por una correa cualquiera.
Pida todas las correas a través de su distribuidor de servicio
autorizado.
1.
Desconéctelos y haga masa con el cable de la bujía contra el
motor.
2. Retire la cubierta de la correa desde el lado izquierdo de
la cultivadora retirando los dos tornillos con arandelas
hexagonales y la tuerca y arandela de seguridad.
Vea la Fig. 7-1.
Tornillos con arandela
hexagonales
Tuerca de
seguridad
Arandela plana
Cubierta de
la correa
Figura 7-1
3. Retire el perno de la polea loca y mueva la correa desde
debajo del guardacorreas de la polea loca. Vea la Fig. 7-2.
Guardapolea loca
Polea loca
Perno
Figura 7-2
4. El uso de un 1⁄2 “llave, retire el tornillo hexagonal de fijación
del cinturón de guardián en el motor. Vea la Fig. 7-3.
Tornillo hexagonal
Cinturón de guardián
Figure 7-3
5. Retire la correa.
6. Para instalar la nueva correa, siga las instrucciones en orden
inverso y consulte la Fig. 7-4. Asegúrese de colocar el lado
más ancho de la correa lejos de las poleas del motor y de
transmisión.
Polea de
transmisión
Polea loca
Polea del motor
Figura 7-2
NOTA: Al volver a armar, asegúrese de que el guardacorreas
de la polea loca quede tal como se muestra en la Figura 7-2.
Observe la muesca en la parte inferior del guardacorreas y
la alineación cuando vuelva a armar con la correa nueva.
