y volver a instalar los dos tornillos que quitó antes. Apriete los
tornillos hexagonales de forma segura. Vea la Fig. 3-6.

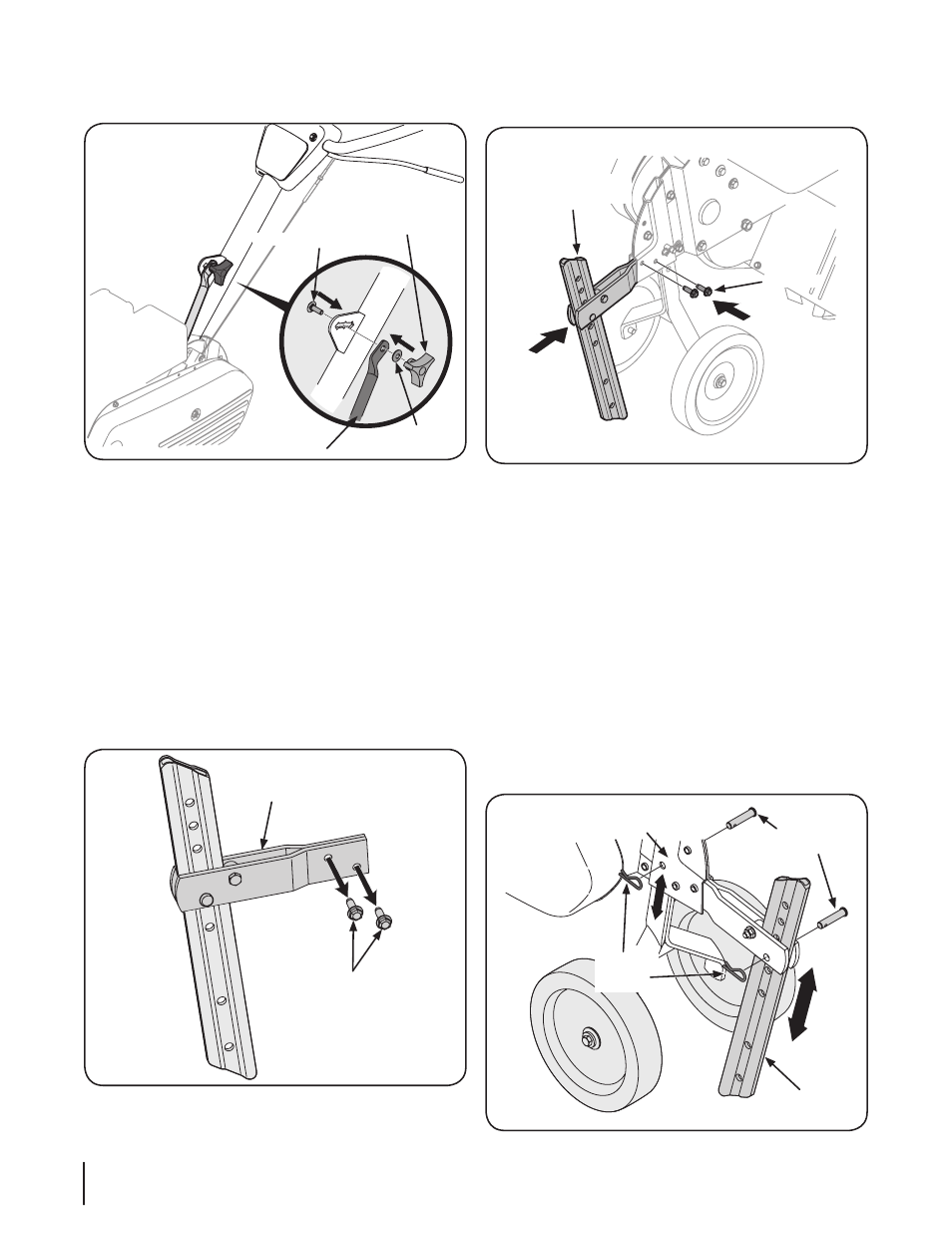

Figura 3-6
Profundidad de la
Asamblea Stake
Tornillos
3. Asegure el pasador con el clip de retirarse antes. La estaca
de profundidad se puede colocar en varias posiciones. Para
los propósitos de configuración, se sugiere que la estaca
se reunió con el juego justo por encima o al nivel de la
superficie del suelo. Para más instrucciones sobre la estaca
de profundidad se refieren a la sección de Operación de
este manual.
Ajustes
Ruedas
La cultivadora se entrega con las ruedas ajustadas de modo
que la máquina esté nivelada. Es necesario ajustar las ruedas
para adaptarse a sus necesidades de labranza antes de hacer
funcionar la máquina. Este ajuste se realiza retirando el pasador
de horquilla del retén de las ruedas y levantando las ruedas a la
altura deseada. Vea la Fig. 3-7.
Pasador de
horquilla
Pasador
de
chaveta
Retén de la rueda
Estaca de
profundidad
Figura 3-7
6. Asegure el perno después de ajustar la traba de la manija como se
muestra en la Fig. 3–4.
Tornillo del carro
Tirante de la manija
Arandela de
campana
Perilla manual
Figura 3-4
7. Ubique el perno de carro, la arandela de campana y la
perilla de mano empaquetados con su cultivadora.
8. Inserte el perno de carro a través del soporte soldado de la
manija, la arandela campana, la traba de la manija, y dentro de
la perilla de mano. Vea la Fig. 3-4.
9. Seleccione una de las tres posiciones para la altura de la
manija (tres muescas en la ménsula soldada de la manija), y
ajuste la perilla de mano para fijar la manija en la posición
deseada. Vea la Fig. 3-4. Regrese a la manija inferior y ajuste el
perno hexagonal firmemente.
medida de la profundidad
1. Quite los dos tornillos de la asamblea la estaca de
profundidad. Vea la Fig. 3-5.
Figura 3-5
Profundidad de la
Asamblea Stake
Tornillos
2. Introduzca el conjunto de la estaca de profundidad en el cuadro
