Page 70

14
PRECAUCION: El accesorio de corte y los
accesorios con el sistema EZ-Link™® deben ser
usados en el orificio primario a menos que se
indique lo contrario en el manual del operador del
accesorio. El usar el orificio incorrecto puede
conducir a lesiones personales o daño de la
unidad.
Para recortar bordes mientras usa el accesorio de corte de
cabeza de línea con modelos EZ-Link™®, trabe el botón de
desconexión en el orificio lateral de 90° o en el orificio
lateral de 180° (Fig. 21).
ADVERTENCIA: No use la cuchilla de corte para
recortar bordes ni como un recortador de bordes,
puede causarle graves lesiones personales a
usted o a los demás.
3.
Gire la perilla en sentido horario para ajustarla (Fig. 21).
PRECAUCION: Trabe el botón de desconexión
en el orificio primario y ajuste bien la perilla antes
de operar esta unidad.
OPERACION DEL SISTEMA EZ-Link™®
El sistema EZ-Link™® le permite el uso de estos
accesorios optativos.
Soplador/Aspirador . . . . . . . . . . . . . . . . . . . . . . . BV720r
Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r
Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r
Recortador de setos . . . . . . . . . . . . . . . . . . . . . . HS720r
Lanzanieves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r
Recortador de eje recto . . . . . . . . . . . . . . . . . . . SS725r
Barredor /Soplador . . . . . . . . . . . . . . . . . . . . . . . SB720r
Podador de árboles . . . . . . . . . . . . . . . . . . . . . . . TP720r
Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r
ADVERTENCIA: Lea y comprenda el manual del
operador de los accesorios antes de su
operación.
Remoción del accesorio de corte u otros accesorios:
1.
Gire la perilla en sentido antihorario para aflojarla (Fig. 19).
2.
Opima y sostenga el botón de desconexión(Fig. 19).
3.
Mientras sostiene el bastidor del eje superior con firmeza,
tire del accesorio de corte o accesorio en línea recta fuera
del acoplador EZ-Link
MR
(Fig. 20).
Instalación del accesorio de corte u otros
accesorios:
ADVERTENCIA: Para evitar graves lesiones
personales, apague la unidad antes de sacar o
instalar accesorios.
NOTA: Para facilitar la instalación o remoción de los
accesorios, coloque la unidad sobre el suelo
o sobre un banco de trabajo.
1.
Gire la perilla en sentido antihorario para aflojarla (Fig. 21).

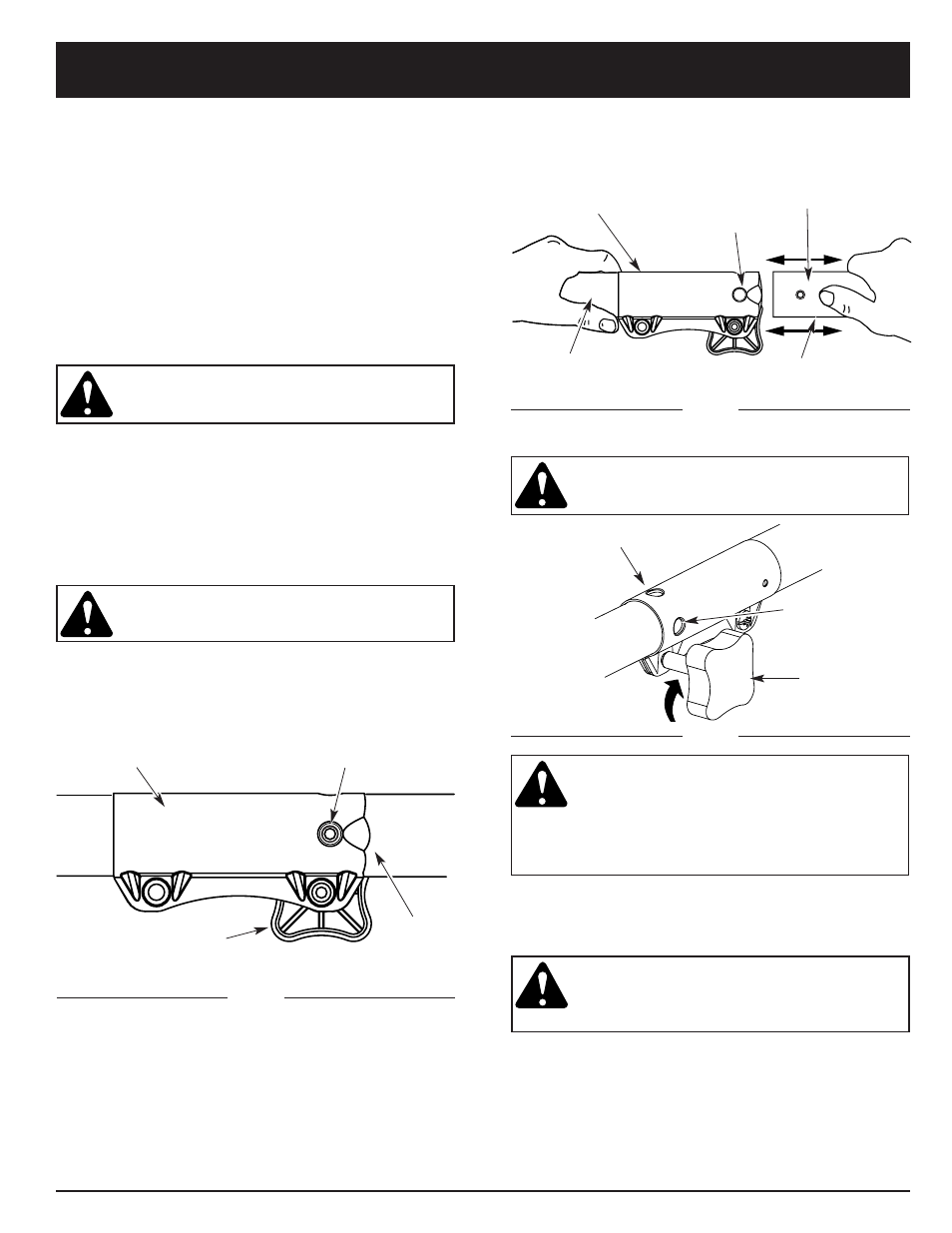

Fig. 19
Fig. 20
Fig. 21
INSTRUCCIONES DE OPERACION
2.
Mientras sostiene el accesorio con firmeza, empújelo en
línea recta en el acoplador EZ-Link™® (Fig. 20).
NOTA: La alineación del botón de desconexión con el hueco
de guía facilitará la instalación (Fig. 19).
Acoplador EZ-Link™
®
Botón de desconexión
Hueco de
guía
Perilla
Orificio primario
Bastidor del
eje superior
Bastidor del
eje inferior
Botón de desconexión
Orificio lateral 90˚
Orificio lateral
180˚
Perilla
Acoplador EZ-Link™
®
