Fig. 41
20
ENTRETIEN ET RÉPARATIONS
6. Replacez le filtre à l'intérieur du couvercle du filtre à
air/silencieux (Fig. 37, p. 20).
REMARQUE : l'utilisation de l'appareil sans filtre à air et
sans couvercle du filtre à air/silencieux ANNULE la
garantie.
Réinstallation du couvercle du filtre à air/silencieux
1. Placez le couvercle du filtre à air/silencieux sur l'endos
du carburateur et du silencieux. Alignez les trous à vis.
2. Insérez les quatre vis dans les trous du couvercle du
filtre à air/silencieux (Fig. 36, p. 20) et vissez.
Évitez de trop serrer.
5. Pressez le filtre pour répandre et drainer l'excédent
d'huile (Fig. 40).
Fig. 40

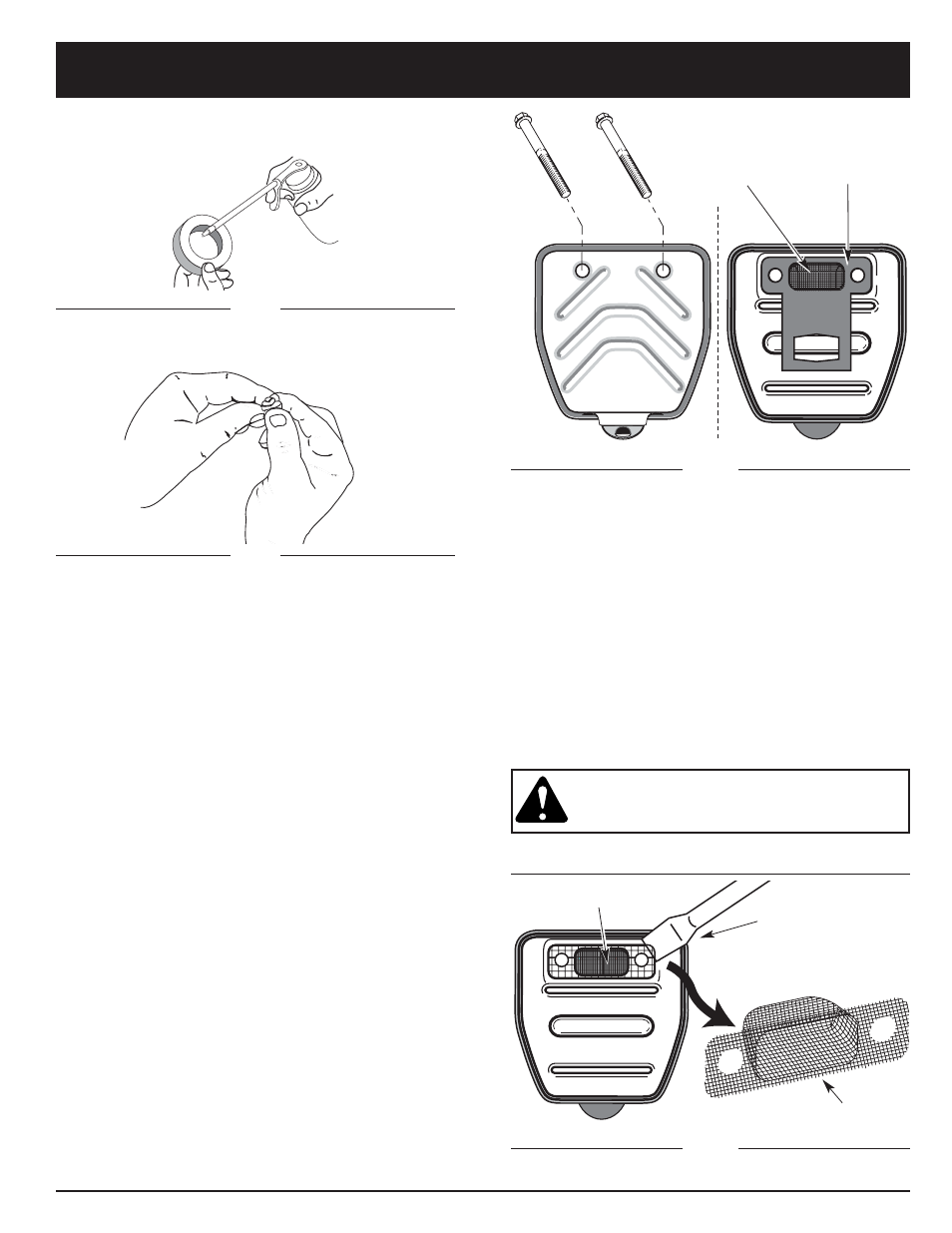

ENTRETIEN DU PARE-ÉTINCELLES
1. Retirez le couvercle du filtre à air/silencieux. Voir
Retrait du couvercle du filtre à air/silencieux.
2. Repérez le devant du silencieux et les deux (2)
boulons qui le retiennent au moteur (Fig. 41). Retirez
les deux (2) boulons à l'aide d'un tournevis à lame
plate, d'une douille de 5/16 po ou d'un tourne-écrou.
Retirez le silencieux du moteur.
3. Retournez le silencieux vers l'arrière et repérez le
joint d'échappement. Retirez le joint du silencieux
(Fig. 41).
REMARQUE : si le joint d'échappement est déchiré ou
endommagé, remplacez-le par un joint neuf
avant de réassembler le silencieux.
4. Soulevez soigneusement le pare-étincelles de son
trou à l'aide d'un petit tournevis à lame plate (Fig. 42).
Retirez le pare-étincelles du silencieux.
5. Nettoyez le pare-étincelles à l'aide d'une brosse
métallique. Remplacez-le s'il est endommagé ou si
vous n'arrivez pas à le nettoyer complètement (Fig. 42).
Fig. 42
6. Replacez le pare-étincelles en l'enfonçant dans son
trou à l'arrière du silencieux. Assurez-vous qu'il est
bien fixé contre le silencieux et qu'il n'est pas relevé.
7. Placez le joint d'échappement contre l'arrière du
silencieux. Alignez les trous de boulon du joint
d'échappement avec les trous de boulon du
silencieux. Tout en maintenant le joint
d'échappement en place, insérez les boulons sur le
devant du silencieux (Fig. 41).
8. Placez le silencieux contre le moteur, joint
d'échappement en place et boulons insérés, en
alignant les trous de boulon. Serrez les boulons pour
bien fixer le silencieux au moteur.
Si vous utilisez une clé dynamométrique, vissez
selon les valeurs suivantes :
9-10,2 N•m (80-90 po•lb).
AVERTISSEMENT : si le silencieux n'est pas
fixé solidement, il peut tomber, endommager
l'appareil et causer des blessures graves.
9. Reinstall air filter/muffler cover.
Silencieux - Partie avant Silencieux - Partie arrière
Boulons
Joint
d'échappement
Pare-
étincelles
Silencieux - Partie arrière
Pare-
étincelles
Tournevis à
tête plate
Pare-étincelles
Fig. 39
4. Appliquez suffisamment d'huile SAE 30 propre pour
enduire légèrement le filtre (Fig. 39).
