Thermo Products COMBOMAX Models from 8 kW to 24 kW : 240 Volts ( single phase ) - Manual (Page 15)

B
AB
A
Tuyauterie eau domestique/
Domestic water piping
Tuyauterie eau de chauffage/
Boiler water piping
Eau froide domestique/
Domestic cold water supply
Eau chaude domestique/
Domestic hot water mixed
Valve 3 voies/
3 way-valve
L1 L2 N
T T
Thermostat
Valve de sécurité (T&P)/
Safety valve (T&P)
à ajouter/ to add
Plinthes à ailettes/
Finnes-Tube baseboard
Tuyauterie chauffage/
Boiler piping
Tuyauterie eau domestique/
Domestic piping
Manomètre & thermomètre/
Manometer & thermometer
Valve anti-gravité/
Flow check valve
Valve de sécurité (T&P)
Safety valve (T&P)
Vase d'expansion/
Expansion tank
Valve à bille/
Ball valve
Vent d'air/
Air vent
Réducteur de pression/
Reducing valve
Valve de mélange thermostatique/
Thermostatic mixing valve
Anti retour/
Back flow preventer
Pompe/
Pump

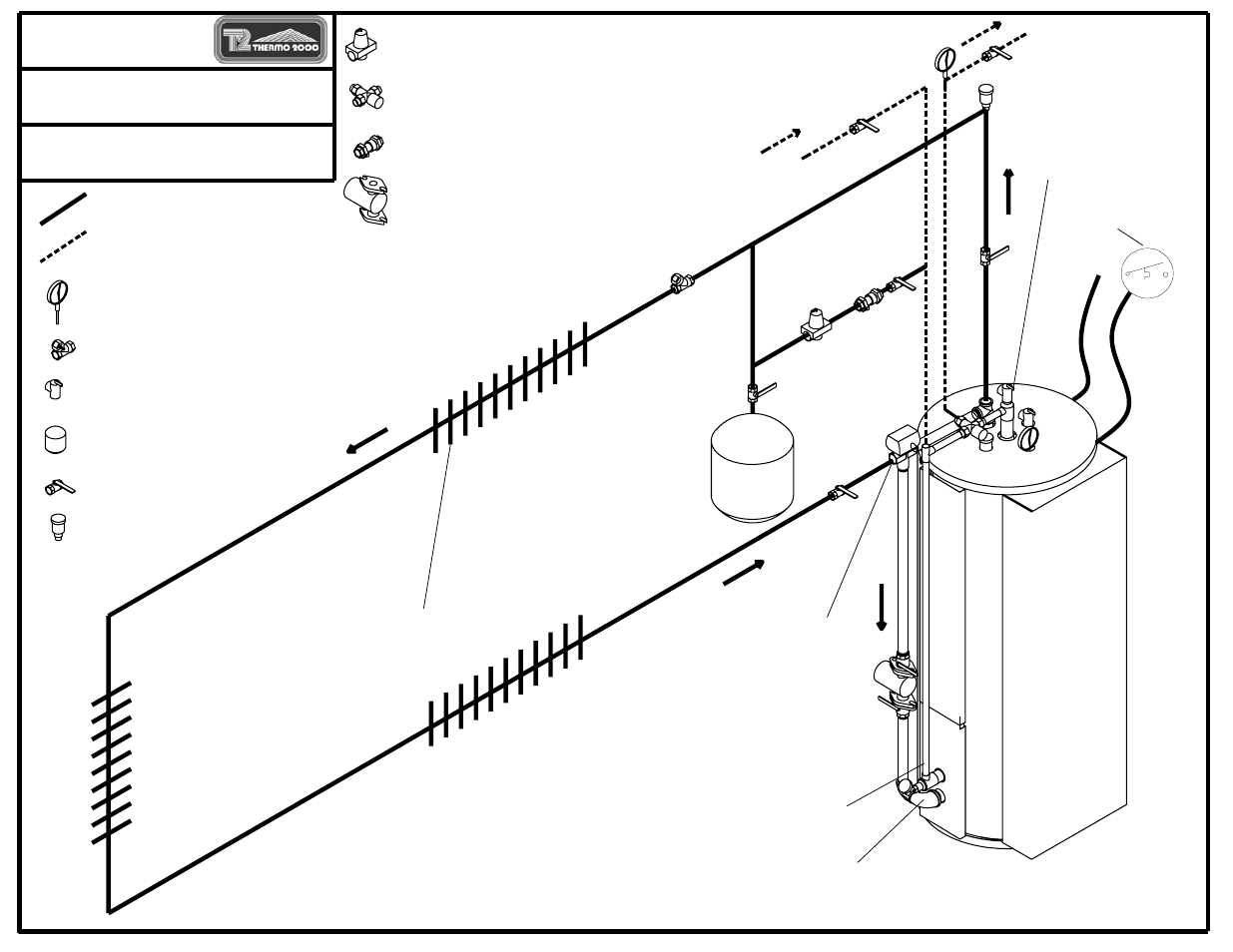

Schéma d'installation général/
General installation
THERMO 2000 inc.
COMBOMAX
Simple Zone/
Single Zone
Figure 2
Page 15
