42
GR

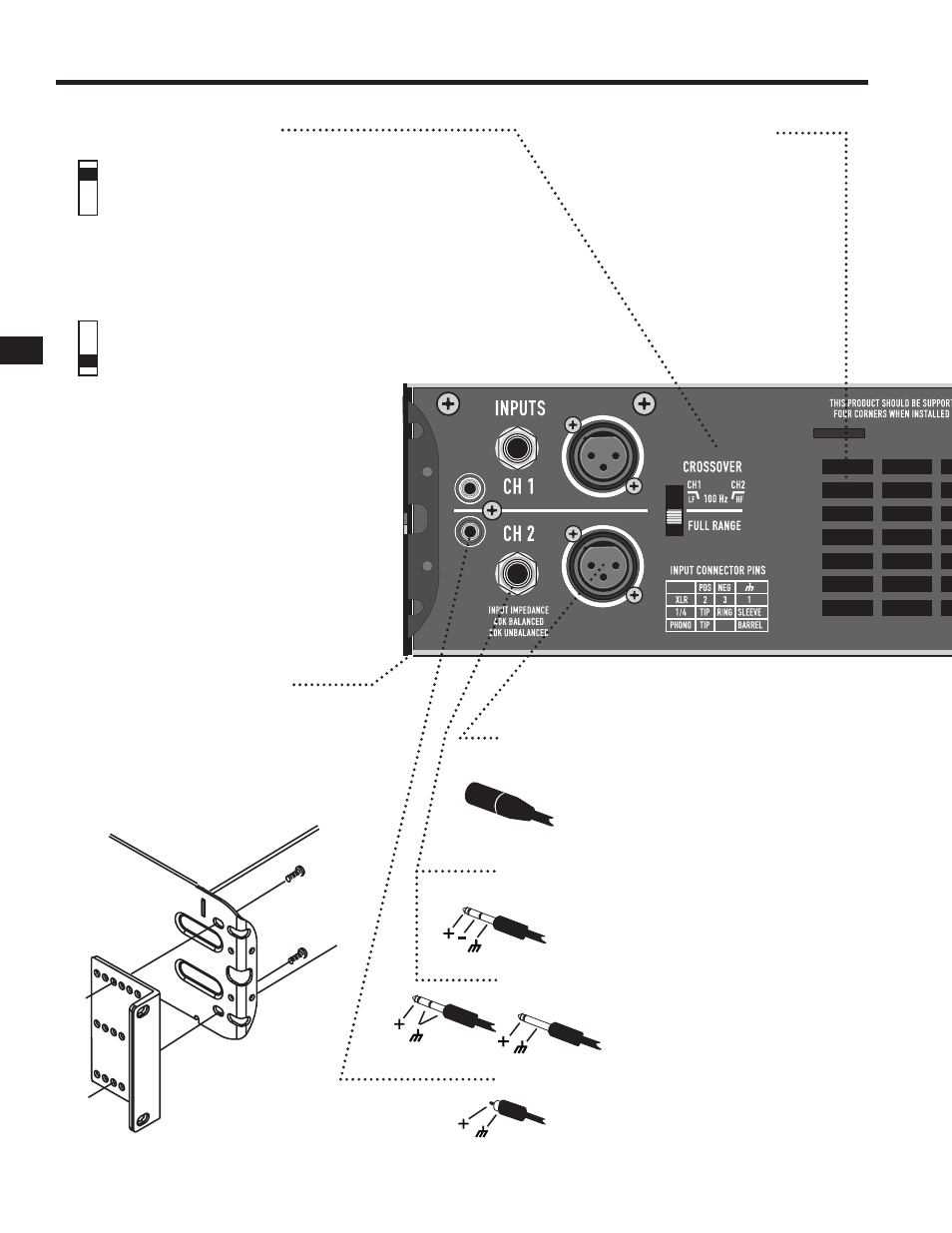

FUNKTIONSMERKMALE DER HINTEREN PLATTE
CROSSOVER-POSITION
Spaltet ein Vollbereichssignal zur Ansteuerung eines Subwoofers
und einer Top-Box auf. CH 1 empfängt die niedrigen Frequenzen (20-
100 Hz) für den Subwoofer. CH 2 empfängt Frequenzen im Bereich von
100 Hz bis 20 kHz für die Versorgung eines Vollbereichslautsprechers.
Beim Gebrauch des CROSSOVER-Modus das Signal nur an CH 1
anschließen. Die NF- und HF-Signale mit den beiden Verstärkungsreglern
ausbalancieren (siehe Frontplatte).
VOLLBEREICHSPOSITION
Für normalen 2-Kanal-Gebrauch mit Aktivierung aller Eingänge.
Crossover wird umgangen.
BEFESTIGUNG AN HINTEREN
MONTAGEWINKELN
Die hinteren Montagewinkel schützen die Isolierung
des am rückseitigen Anschluss eingesteckten
Kabels und stützen den Verstärker im Rack ab. Ein
hinteres Rack-Montagekit (Modell FG-000031-00,
Doppelpack) kann von der QSC Technical Services
Group bezogen werden.
ENTLÜFTUNGSÖFFNUNGEN
Die Entlüftungsöffnungen von
Behinderungen frei halten In einem
hinten offenen Rack einbauen.
EINGANGSANSCHLÜSSE
Pin 2 positiv, Pin 3 negativ, Pin 1 Abschirmung
(Erde). Für lange oder kurze Kabelstrecken – fixiert
oder häufig gewechselt – empfohlen. Die XLR- und
TRS-Buchsen jedes Kanals sind intern miteinander
verbunden und ermöglichen eine Durchführung
zum jeweils anderen Anschluss.
SYMMETRISCHE 1/4-ZOLL-TRS-EINGÄNGE
„Tip“ positiv, „Ring“ negativ, Muffenabschirmung
(Erde). Für lange oder kurze Kabelstrecken empfohlen,
die häufig gewechselt werden.
ASYMMETRISCHE 1/4-ZOLL-TS-EINGÄNGE
Zum Anschließen asymmetrischer 1/4-Zoll-
Stecker für kurze Kabelstrecken. „Tip“ positiv,
Muffenabschirmung (Erde).
ASYMMETRISCHE PHONO-EINGÄNGE
„Tip“ positiv, Zylinderabschirmung (Erde). Empfohlen
für halbpermanente Anschlüsse an nahe gelegenen
Quellen im gleichen Rack. HINWEIS: Beim Gebrauch
dieser Eingänge sollten die TRS- und XLR-Eingänge
nicht verwendet werden.
SYMMETRISCHE XLR-EINGÄNGE
CROSSOVER-SCHALTER
