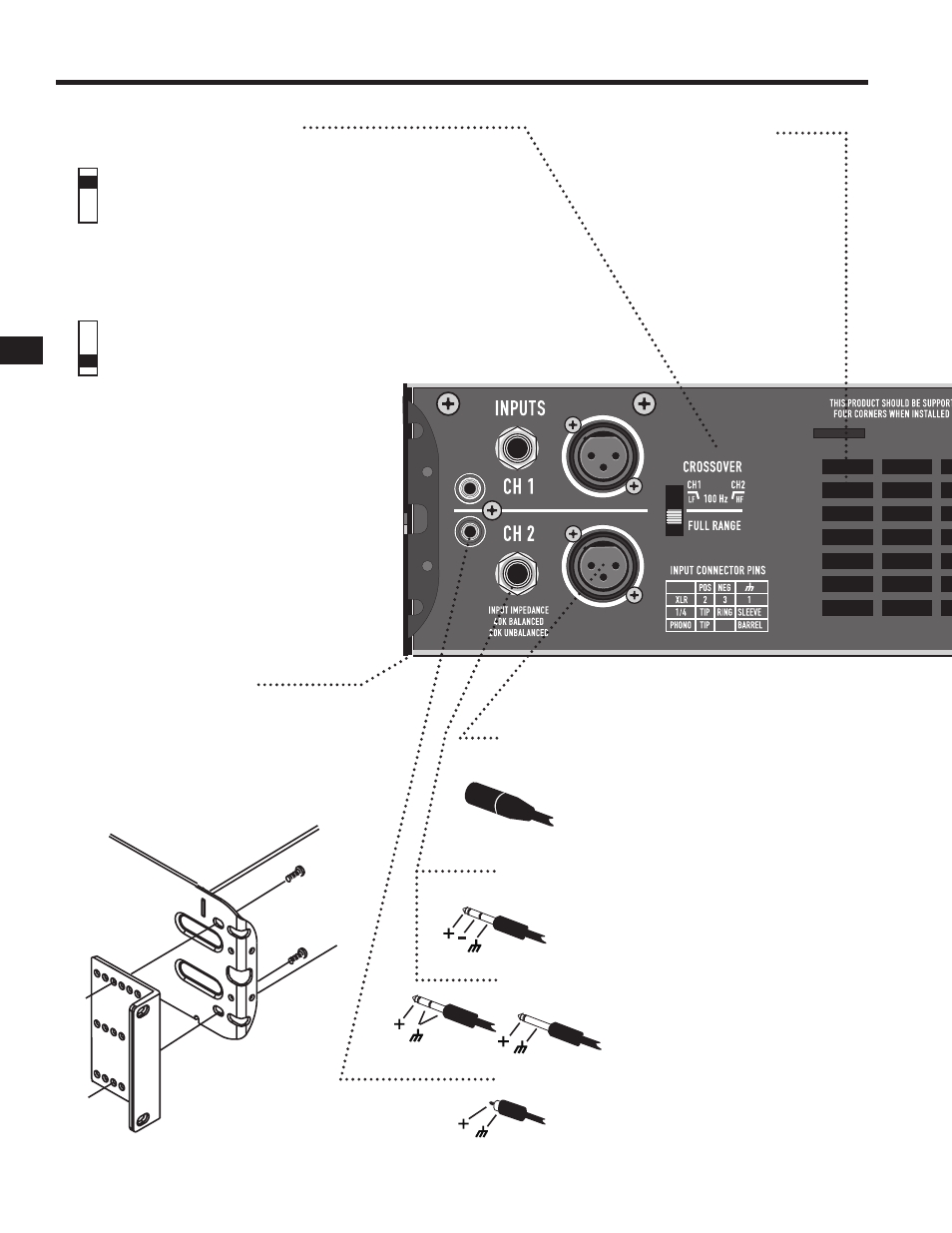

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

POSITION DU COMMUTATEUR CROSSOVER

Scinde un signal pleine gamme pour piloter un caisson d’extrêmes

graves et une enceinte supérieure. CH 1 reçoit les graves (20-100 Hz)

pour le caisson d’extrêmes graves. CH 2 reçoit les fréquences

comprises entre 100 Hz et 20 kHz, pour alimenter un haut-parleur

pleine gamme. Lorsque le mode CROSSOVER (Filtre passif) est utilisé,

connecter le signal à CH 1 uniquement. Utiliser les deux commandes

Gain pour équilibrer les signaux LF et HF (voir Panneau avant).

POSITION FULL RANGE

Pour une utilisation 2 canaux normale avec toutes les entrées

actives. Le filtre passif est contourné.

FIXATION SUR LES

OREILLES ARRIÈRE

Les oreilles arrière ont été conçues pour protéger

la gaine du fil branché sur le connecteur arrière

et soutenir l’amplificateur dans un bâti. Un kit

de fixation sur support de bâti arrière (modèle

FG-000031-00, paquet de deux) est proposé par

l’assistance technique QSC.

ÉVENT

D’ÉVACUATION

Ne pas boucher l’évent.

Installer dans un bâti

ouvert à l’arrière.

BRANCHEMENTS D’ENTRÉE

Broche 2 positive, broche 3 négative, broche 1

blindage (terre). Recommandé pour les câbles

longs ou courts, fixes ou souvent changés. Les

prises XLR et TRS de chaque canal sont branchées

intérieurement et assurent l’alimentation

jusqu’à l’autre connecteur.

ENTRÉES TRS 6 mm ÉQUILIBRÉES

Extrémité positive, anneau négatif, manchon blindé

(terre). Recommandé pour les câbles longs ou courts

qui sont souvent changés.

ENTRÉES TS 6 mm NON ÉQUILIBRÉES

Acceptent des fiches de 6 mm non équilibrées

pour des câbles courts. Extrémité positive,

manchon blindé (terre).

ENTRÉES PHONO NON ÉQUILIBRÉES

Extrémité positive, canon blindé (terre). Recommandé

pour les branchements semi-permanents sur

des alimentations proches, dans le même bâti.

REMARQUE : Lorsque vous utilisez ces

entrées, l’entrée TRS ou XLR ne doit pas être utilisée.

ENTRÉES XLR ÉQUILIBRÉES

COMMUTATEUR CROSSOVER
