18
SP

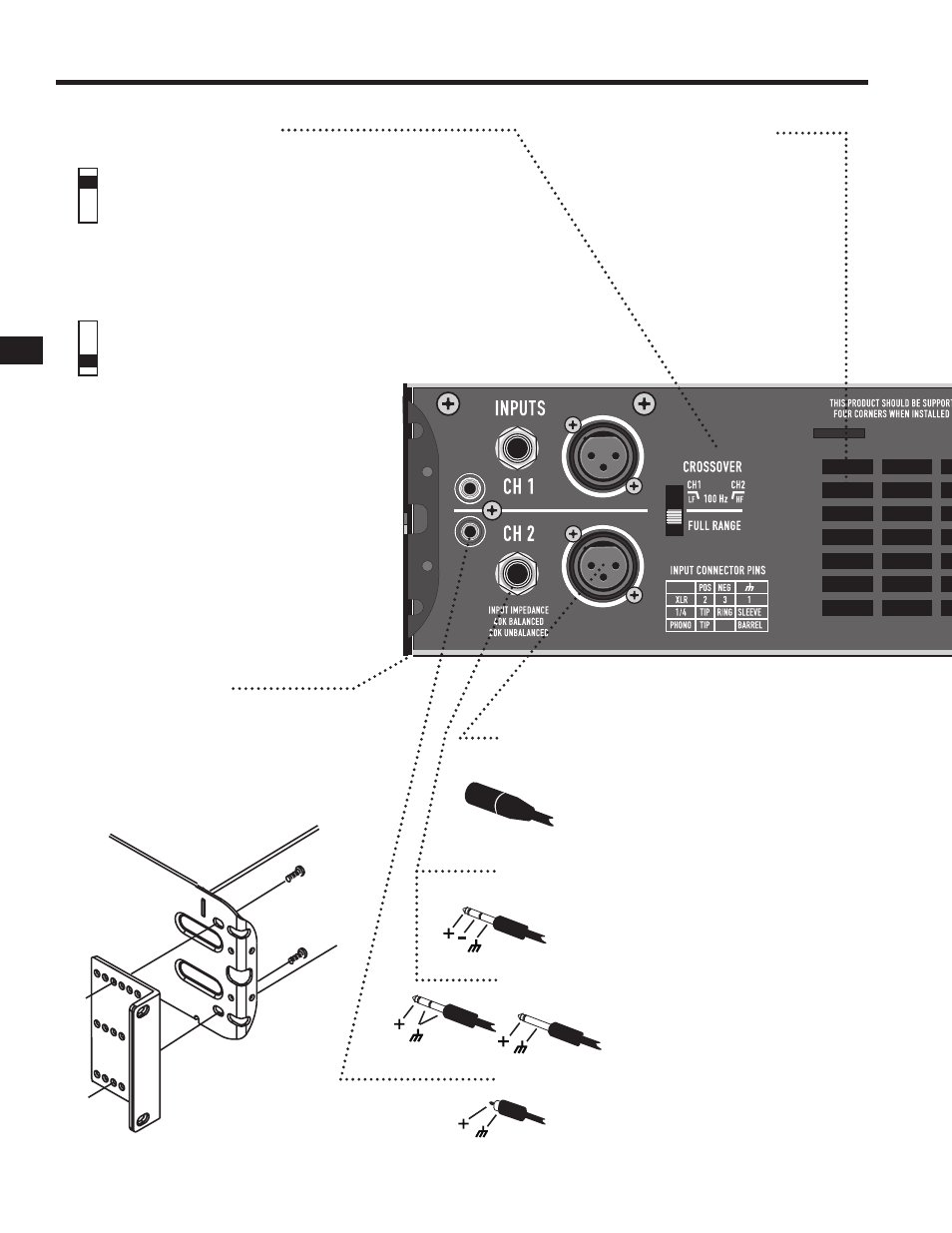

CARACTERÍSTICAS DEL PANEL POSTERIOR
POSICIÓN DE CRUCE
Divide una señal de intervalo completo para excitar un
subwoofer y caja superior.
El canal CH 1 recibe los bajos, de 20 a 100Hz, para el subwoofer.
El canal CH 2 recibe 100Hz a 20kHz, para alimentar un altavoz
de intervalo completo.
Al usar el modo CROSSOVER, conecte la señal únicamente a
POSICIÓN DE INTERVALO COMPLETO
Para un uso normal con 2 canales, utilice con todas las
entradas activas. El cruce se elude.
MONTAjE EN LAS OREjAS
POSTERIORES
Hay orejas posteriores diseñadas para proteger
el aislamiento de los hilos del conector posterior
y soportar el amplificador en un bastidor. Está
disponible un juego de montaje de apoyo en el
bastidor posterior (modelo FG-000031-00, paquete
de dos unidades) en el Grupo de Servicios
Técnicos de QSC.
ABERTURA DE
DESCARGA
Mantenga la abertura libre
de obstrucciones. Instale
en un bastidor de fondo
abierto.
CONEXIONES DE ENTRADA
Patilla 2 Positivo, Patilla 3 Negativo, Patilla 1 Blindaje
(Tierra). Recomendadas para tramos largos o cortos,
fijos o que se cambian frecuentemente. Los enchufes
XLR y TRS de cada canal se conectan internamente, y
proporcionan un pasaje al otro conector.
ENTRADAS EQUILIBRADA Y TRS DE 1/4 DE PULGADA
Punta Positivo, Anillo Negativo, Funda Blindaje
(Tierra). Recomendadas para tramos largos o cortos
que se cambian con frecuencia.
ENTRADAS DESEQUILIBRADA Y TS DE 1/4 DE PULGADA
Acepta enchufes desequilibrados de 1/4 de
pulgada para tramos cortos. Punta Positivo,
Funda Blindaje (Tierra).
ENTRADAS DESEQUILIBRADAS DE SONIDO
Punta Positivo, Cilindro Blindaje (Tierra).
Recomendadas para conexiones semipermanentes a
fuentes cercanas, dentro del mismo bastidor. NOTA: al
usar estas entradas, no deben usarse las entradas TRS
o XLR.
ENTRADAS XLR EQUILIBRADAS
CONMUTADOR DE CRUCE
