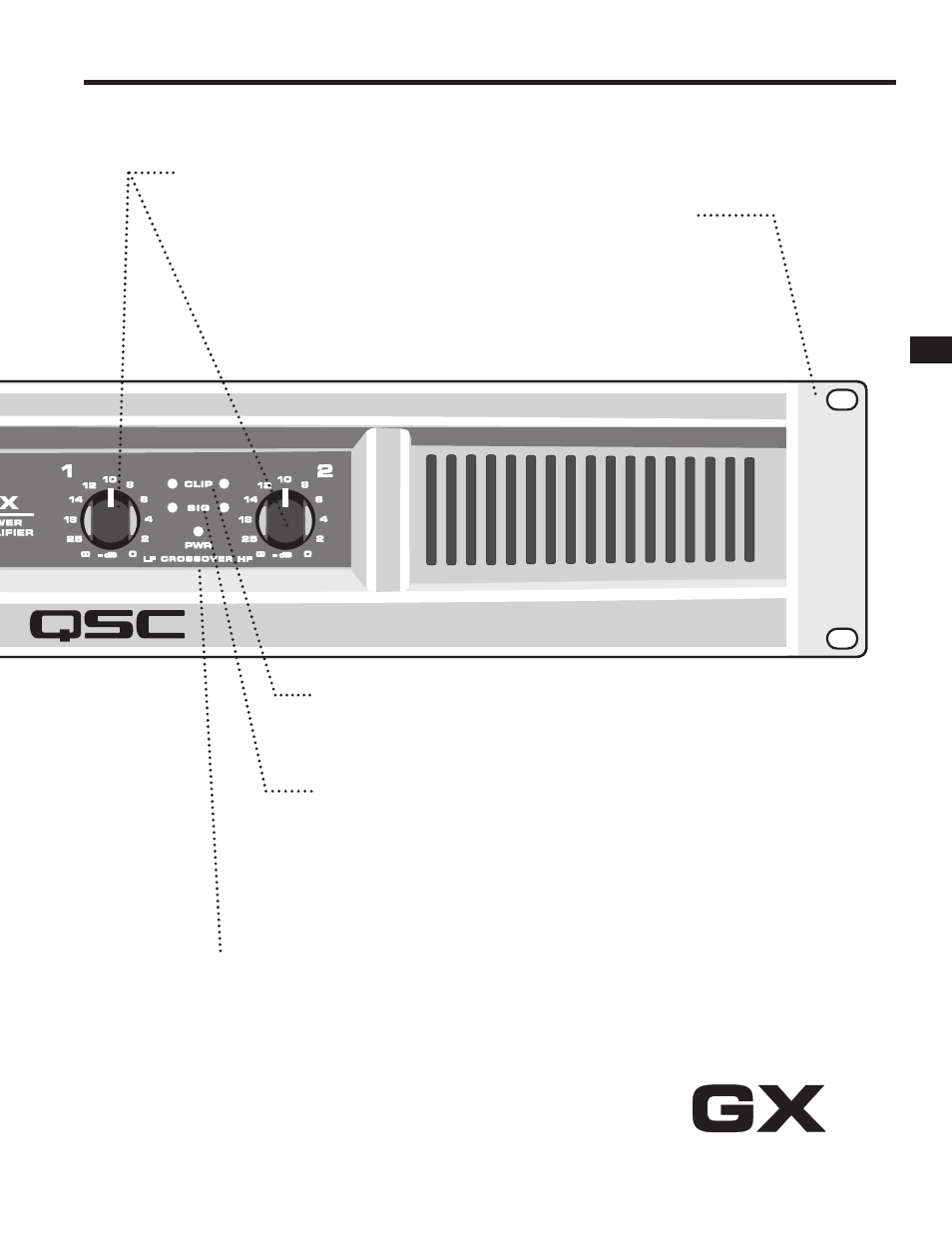

COMMANDES DE GAIN, CH1, CH2
Les indications correspondent à l’atténuation
en dB. Pour une utilisation normale, laisser la
commande dans la moitié supérieure de sa
plage (moins de 10 dB d’atténuation). En
dessous de la moitié, la source risque la
surcharge avant que l’amplificateur n’ait le
temps d’atteindre sa pleine puissance.
FIXATION SUR BÂTI
S’installe sur un bâti 2 unités standard
de 48 cm. Accepte des vis #10 ou 6 mm,
comme indiqué par les rack du bâti.
Ajouter un support arrière pour éviter
d’endommager les équipements
portables.
VOYANTS CLIP ROUGES
Le clignotement des voyants rouges indique la surcharge de l’amplificateur. Une forte
surcharge déclenche une réduction interne du gain pour réduire la distorsion par surcharge.
Le gain normal reprend une fois que le niveau de signal retourne à la normale. Si le voyant
rouge reste allumé en continu, reportez-vous à la section Dépannage.
VOYANTS SIGNAL VERTS
Les voyants verts commencent à clignoter en présence de signaux faibles (-35 dB) et
s’allument en continu à mesure qu’augmente le niveau de signal.
VOYANT POWER BLEU
Le voyant PWR bleu indique que l’interrupteur de marche-arrêt est sur position Marche
et que l’amplificateur est alimenté. En deux secondes, il est prêt à l’emploi.
AUTRE MARQUAGE DE GAIN
Quand le commutateur CROSSOVER est activé (voir panneau arrière),
LF (CH 1) commande les basses fréquences (caisson d’extrêmes graves),
HF (CH 2) commande les hautes fréquences (enceinte moyenne-haute fréquence).
