44 RB-1562/1572 Стерео усилитель мощности

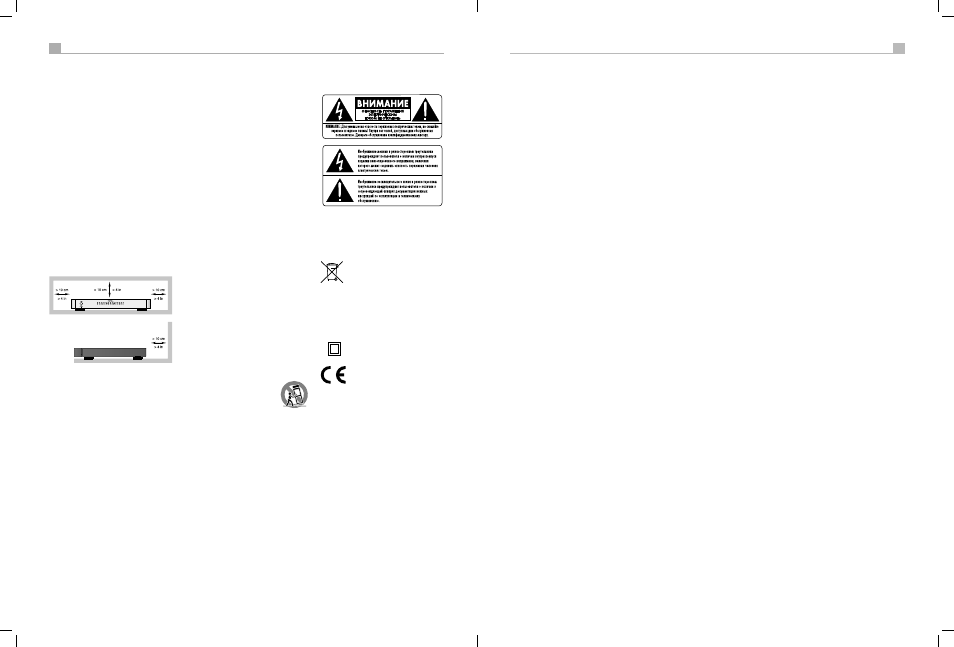

Важные инструкции по безопасности
ПРЕДОСТЕРЕЖЕНИЕ: Внутри нет частей, доступных для
обслуживания пользователю. Доверьте обслуживание
квалифицированному мастеру.
ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности возгорания
или поражения электрическим током не подвергайте данный
аппарат воздействию дождя или влаги. Не допускайте
попадания посторонних предметов внутрь корпуса. Если внутрь
корпуса попала влага или посторонний предмет, немедленно
выньте вилку шнура питания из розетки. Доставьте аппарат к
квалифицированному специалисту для осмотра и возможного
ремонта.
Прежде чем подсоединять аппарат и управлять им, прочтите
все инструкции. Сохраните руководство по эксплуатации для
дальнейшего использования.
Обращайте внимание на предостережения, указанные на корпусе
аппарата и в данном руководстве. Управляйте аппаратом в
соответствии с инструкциями.
Производите очистку корпуса только сухой тканью или пылесосом.
Не используйте это устройство вблизи воды.
Оставьте не менее 10 см свободного пространства вокруг аппарата
для обеспечения циркуляции воздуха.
Не ставьте аппарат на кровать, диван, ковер или подобную
мягкую поверхность, которая может загородить вентиляционные
отверстия. Если аппарат встраивается в шкаф или другой корпус,
этот корпус должен вентилироваться для обеспечения охлаждения
аппарата.
Держите аппарат подальше от радиаторов отопления,
обогревателей, печей и любых других устройств, выделяющих
тепло.
ПРЕДОСТЕРЕЖЕНИЕ: Сетевой разъем на задней панели
предназначен для быстрого отсоединения устройства от
электрической сети. Устройство должно обеспечивать свободный
доступ к задней панели, чтобы сетевой кабель можно было
быстро выдернуть.
Сетевое напряжение, к которому подсоединяется аппарат, должно
соответствовать требованиям, указанным на задней панели
аппарата. (США: 120 В, 60 Гц, ЕС 230 В, 50 Гц)
Подсоединяйте компонент к питающей розетке только при
помощи сетевого шнура из комплекта поставки, или его
точного эквивалента. Не переделывайте поставляемый шнур.
Поляризованный штекер имеет два ножевых контакта, один из
которых шире другого. Заземляющий штекер имеет два ножевых
контакта и третий заземляющий штырь. Они обеспечивают
вашу безопасность. Не отказывайтесь от мер безопасности,
предоставляемыми заземляющим или поляризованным
штекером. Если поставляемый штекер не подходит к вашей
розетке, обратитесь к электрику для замены устаревшей розетки.
Не используйте удлинители сетевого питания.
Основной штекер сетевого шнура является отключаемым от
аппарата. Для полного отключения изделия от питающей сети,
основной штекер сетевого кабеля следует отсоединять от сетевой
розетки переменного тока. Светодиодный индикатор ждущего
режима LED не будет гореть, показывая, что сетевой шнур
отключен.
Не прокладывайте сетевой шнур там, где он может быть
раздавлен, пережат, скручен, подвергнут воздействию тепла или
поврежден каким-либо способом. Обращайте особое внимание
на сетевой шнур вблизи штекера и там, где он входит в заднюю
панель устройства.
Сетевой шнур следует отсоединять от стенной розетки во время
грозы или если прибор оставлен неиспользуемым длительное
время.
Используйте только принадлежности, указанные производителем.
Используйте только тележку, поставку,
стойку, кронштейн или полку системы,
рекомендованной компанией Rotel. Будьте
осторожны при перемещении прибора на
подставке или стойке во избежание ранения от
опрокидывания.
Используйте кабели с защитой Class 2 при подсоединении колонок
к клеммам усилителя для обеспечения надежной изоляции и
минимизации риска удара электричеством.
Немедленно прекратите использование компонента и передайте
на обследование и/или обслуживание квалифицированной
ремонтной организацией если:
• Сетевой шнур или штекер был поврежден.
• Внутрь прибора уронили предметы или пролили жидкость.
• Прибор побывал под дождем.
• Прибор демонстрирует признаки ненормальной работы.
• Прибор уронили или повредили любым другим способом.
Продукты Rotel спроектированы так, чтобы
соответствовать требованиям международных
директив по ограничению применения вредных
веществ в электротехническом и электронном
оборудовании (Restriction of Hazardous Substances
- RoHS), также по обращению с отслужившим
свой срок электротехническим и электронным
оборудованием (Waste Electrical and Electronic
Equipment - WEEE). Изображение перечеркнутого
мусорного бачка на колесах означает также
то, что эти продукты должны быть вторично
использованы (рециклированы) или же
обработаны в соответствии с упомянутыми выше
директивами.
Этот символ означает, что устройство имеет
двойную изоляцию. Заземление не требуется.
9 English
Troubleshooting
Most diffi culties in audio systems are the result of poor or wrong
connections, or improper control settings. If you encounter problems,
isolate the area of the diffi culty, check the control settings, determine
the cause of the fault and make the necessary changes. If you are
unable to get sound from your amplifi er, refer to the suggestions for the
following conditions:
Front Panel Power Indicator Is Not Lit
No main power to the amplifi er. Check AC power connections at the
amplifi er and the AC outlet. Check the front panel power switch. Make
sure that it is set to the ON position. If using 12V trigger power-on,
make sure that a trigger signal is present at rear panel 12V TRIG IN
jack.
No Sound
If the amp is getting AC power, but is producing no sound, check
the Protection Indicator
2 on the front panel. If lit, see below. If
not, check all of your connections and control settings on associated
components. Make sure that your input connections and speaker
connections match your system confi guration.
Protection Indicator Is Lit
The front panel Protection Indicator 2 will light when the amplifi er
protection circuits have shut off the amplifi er. Typically, this occurs
only when the amplifi er has overheated, when there is faulty speaker
wiring, or after a period of extreme use. Turn off the system and wait
for the amplifi er to cool. Then push the front panel power switch in
and out to reset the protection devices. If the problem is not corrected
or reoccurs, there is a problem with the system or the amplifi er itself.
Specifi cations
Continuous Power Output Continuous Power Output (20-20 kHz, < 0.03%, 8 ohms)
RB-1562 100 watts/canal
RB-1572 250 watts/canal
Total Harmonic Distortion Total Harmonic Distortion (20Hz-20kHz, 8 ohms) < 0.03 %
Intermodulation Distortion Intermodulation Distortion (60 Hz : 7 kHz, 4 :1) < 0.03 %
Frequency Response Frequency Response (± 1 dB)
RB-1562 10 Hz – 40 kHz
RB-1572 10 Hz – 80 kHz
Damping Factor Damping Factor (20 – 20 000 Hz, 8 ohms)
RB-1562 200
RB-1572 400
Speaker Impedance Speaker Impedance 4 ohms minimum
Signal to Noise Ratio Signal to Noise Ratio (IHF A network) 109 dB
Input Impedance/Sensitivity Input Impedance/Sensitivity
RB-1562 8.3 k ohms / 1.25V
RB-1572 8.3 k ohms / 1.5V
Gain Gain
RB-1562
27.2 dB
RB-1572 27.1 dB
Power Requirements Power Requirements
U.S. Version 120 volts, 60 Hz
European Version 230 volts, 50 Hz
Power Consumption Power Consumption
RB-1562 130 watts
RB-1572 280 watts
Dimensions Dimensions (W x H x D) 431 x 99 x 339 mm
17 x 4 x 13 3 / 8 ins.
Front Panel Height Front Panel Height 2U / 88.1 mm / 3 1 / 2 ins.
Weight Weight (net)
RB-1562 5.6 kg / 12.35 lbs.
RB-1572 7.8 kg / 17.2 lbs
All specifications are accurate at the time of printing.
Rotel reserves the right to make improvements without notice.
