1. Quite el cabezal del motor y el ensamblaje de la tapa
del tambor para polvo y póngalos a un lado.
2. Coloque el tambor para polvo en posición invertida
en el piso.
3. Inserte la base portaaccesorios en la parte inferior
del tambor, de la manera que se muestra en la
ilustración, en el lado opuesto a la tapa del drenaje.
4. Empuje sobre la base portaaccesorios hasta que esté
al ras con la parte inferior del tambor para polvo.
5. Introduzca el vástago de la ruedecilla en el receptá-
culo de la base portaaccesorios de la manera que se
muestra en la ilustración (2 lugares).
6. Empuje sobre la ruedecilla hasta que la bola del
vástago de la ruedecilla esté introducida completa-
mente en el receptáculo. Oirá como la bola se acopla
a presión en el receptáculo y la ruedecilla pivotará
fácilmente cuando el posicionamiento sea correcto.

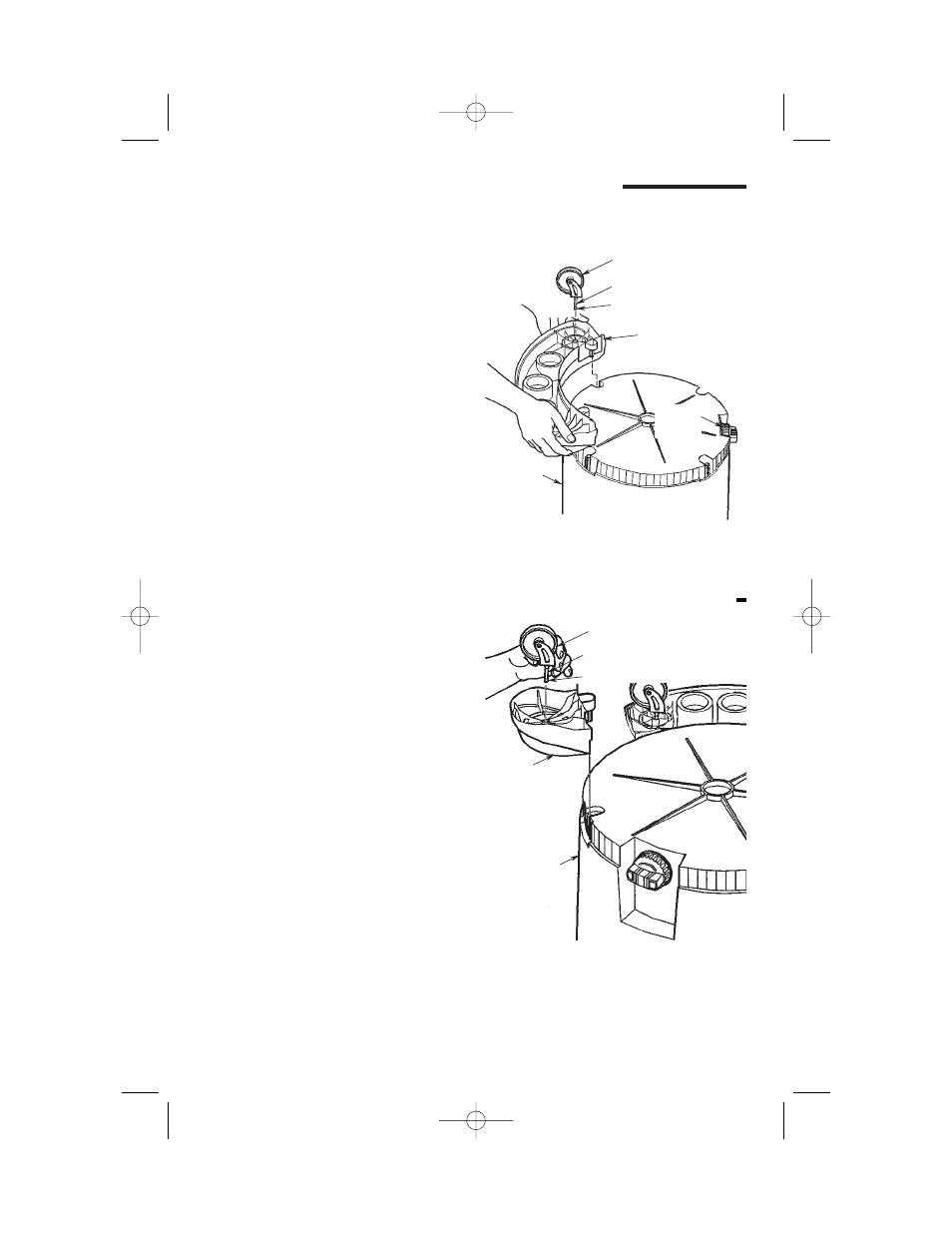

Ensamblaje de la base portaaccesorios
y las ruedecillas
Caster
Caster Ball
Caster Stem
Drain
Cap
Accessory
Caddy
Dust
Drum
Con el cabezal del motor y el ensamblaje de la tapa
quitados del tambor y con el tambor ubicado en
posición invertida en el piso:
1. Introduzca los 2 pies de ruedecilla en la parte
inferior del tambor, de la manera que se muestra en
la ilustración, en las 2 ubicaciones que están cerca
de la tapa del drenaje.
2. Empuje sobre el pie de la ruedecilla hasta que dicho
pie esté al ras con la parte inferior del tambor para
polvo.
3. Introduzca el vástago de la ruedecilla en el
receptáculo del pie de la ruedecilla, de la manera
que se muestra en la ilustración (2 lugares).
4. Empuje sobre la ruedecilla hasta que la bola del
vástago de la ruedecilla esté introducida completa-
mente en el receptáculo. Oirá como la bola se acopla
a presión en el receptáculo y la ruedecilla pivotará
fácilmente cuando el posicionamiento sea correcto.
5. Ponga el tambor en posición al derecho.
Ensamblaje de las ruedecillas y los pies de ruedecilla
Caster
Caster Stem
Caster Ball
Caster
Foot
Dust
Drum
Ruedecilla
Ruedecilla
Vástago de la ruedecilla
Bola de la ruedecilla
Vástago de la ruedecilla
Bola de la ruedecilla
Base
portaaccesorios
Tapa del
drenaje
Tambor
para
polvo
Tambor
para
polvo
Pie de la
ruedecilla
25
