Ensamblaje de un filtro de reemplazo – RIDGID WD1665 User Manual

Page 24

Filter Cage

Filter Nut
Lever

Filter Nut

Filter Plate

Filter

Slots (3)

Threaded
Stud

Filter Cage
Tabs (3)

Slots (3)

THIS SIDE

TOWARD LID

Filter
Cage

Tabs (3)

Float

Solid End

Power
Assembly

Slots (3)

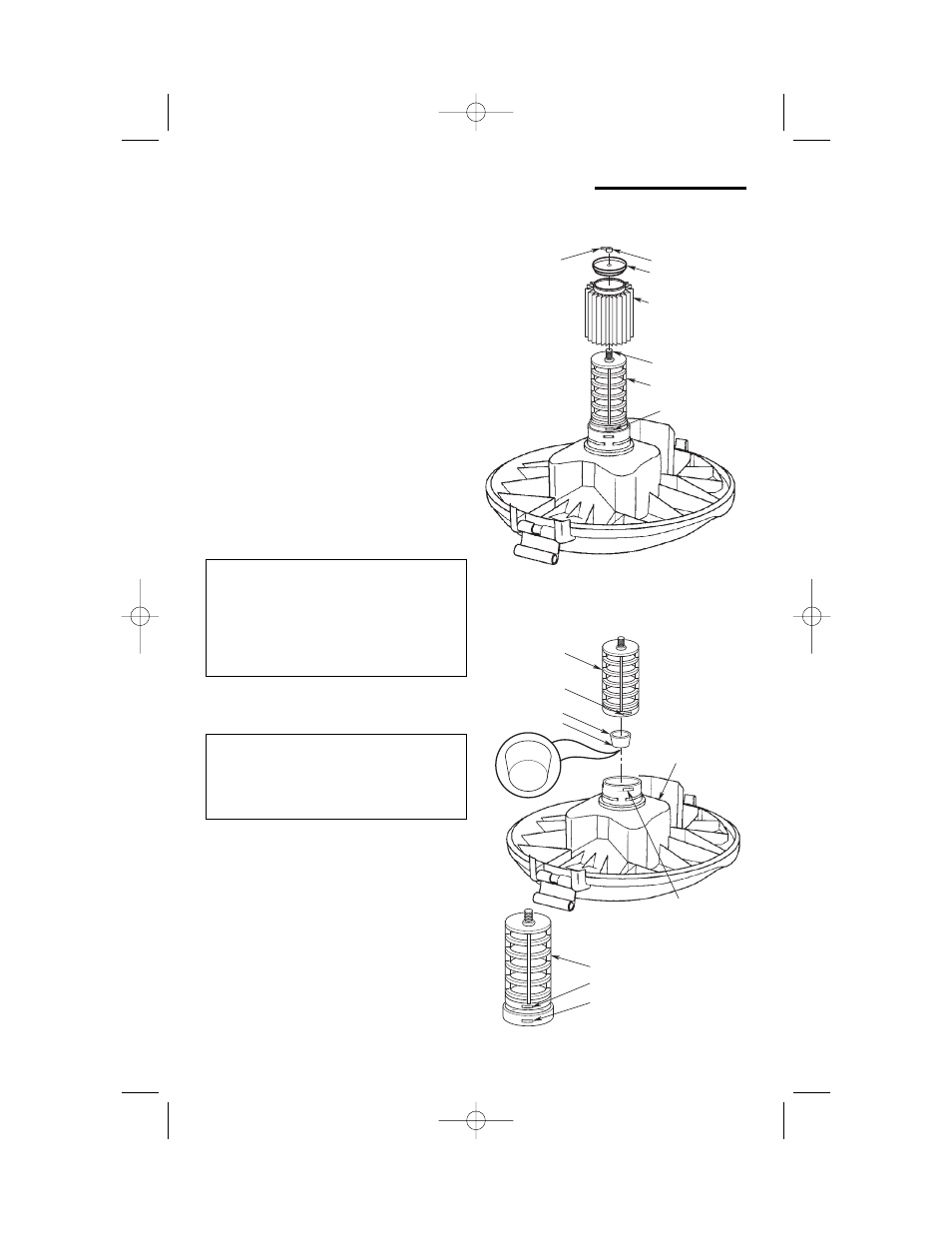

1. Deslice cuidadosamente el filtro sobre la jaula del

filtro, deslizándolo sobre el anillo central que cubre
las 3 ranuras hasta que el filtro se detenga contra
la tapa.

2. Coloque la tuerca del filtro y la placa del filtro en el

espárrago roscado y apriete la tuerca hacia abajo.
Apriétela solamente con los dedos.

NOTA: La palanca de la tuerca del filtro debe estar
alejada de la placa, de la manera que se muestra en la
ilustración.

IMPORTANTE: No apriete excesivamente la tuerca, ya
que esto puede deformar o agrietar la jaula del filtro o
el filtro.

NOTA: Si fuera necesario reemplazar o quitar la jaula del
filtro o el flotador, utilice un destornillador de hoja plana
e introduzca la hoja cerca de una de las lengüetas entre
la jaula del filtro y el anillo central de la tapa. Haga
palanca en la lengüeta hacia fuera, hasta sacarla de la
ranura. Incline la jaula y levántela alejándola de la tapa.
Para colocar de nuevo la jaula del filtro, siga las
instrucciones de ensamblaje que se dan a continuación:

1. Coloque el flotador sobre la abertura que está en el

centro de la tapa con las palabras “Este lado hacia
la tapa” orientadas hacia abajo sobre el agujero.

2. Alinee las lengüetas de la jaula del filtro con las

ranuras del anillo central de la tapa.

3. Empuje sobre la jaula del filtro hasta que las

lengüetas se acoplen a presión en las ranuras para
lograr un encaje seguro.

Ensamblaje de un filtro de reemplazo

ADVERTENCIA: Para su propia seguridad, nunca
conecte el enchufe al tomacorriente de la fuente
de energía hasta que haya completado todos los
pasos de ensamblaje y haya leído y entendido las
instrucciones de seguridad y utilización. No
utilice la aspiradora si alguna de sus piezas está
dañada o falta.

ADVERTENCIA: Para evitar lesiones personales o
daños a la aspiradora, asegúrese de mantener
las manos, los dedos o cualquier otro objeto
extraño fuera de la abertura central cuando
ensamble el flotador.

Tuerca del filtro
Placa del filtro

Palanca de
la tuerca
del filtro

Filtro

Espárrago
roscado

Jaula del filtro

Ranuras (3)

Jaula del

filtro

Jaula del filtro

Lengüetas (3)

Ranuras (3)

Flotador

Extremo macizo

ESTE LADO

HACIA LA TAPA

Ensamblaje del

cabezal del motor

SP6438 16 Gallon 7/26/06 9:38 AM Page 24
