24
RA-05 SE Stereo-Vollverstärker
Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte
dennoch eine Störung auftreten, beendet der Vollverstärker die Wiedergabe.
Die Protection-LED an der Gerätefront beginnt zu leuchten.
Schalten Sie den Vollverstärker aus und lassen Sie ihn einige Minuten
abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und
zu beheben. Beim erneuten Einschalten des Vollverstärkers setzt sich die
Schutzschaltung automatisch zurück, und die LED erlischt.
In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie
z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende
Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr
seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz
die Schutzschaltung aktivieren.
Reagiert die Schutzschaltung immer wieder, ohne dass Sie die Fehlfunktion
lokalisieren können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler
in Verbindung.
Bei Störungen
Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend
aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf
einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Lässt sich
das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten
Rotel-Fachhändler.
Die POWER-LED leuchtet nicht
Bei ordnungsgemäßem Betrieb beginnt die POWER-LED zu leuchten,
wenn der RA-05 SE an eine stromführende Wandsteckdose angeschlossen
ist und die Power-Taste gedrückt wird. Leuchtet sie nicht, prüfen Sie mit
einem anderen elektrischen Verbraucher, z. B. einer Lampe, ob die
Steckdose tatsächlich Strom führt. Prüfen Sie, ob der Strom nicht durch
einen dazwischen sitzenden Schalter abgeschaltet worden ist.
Austauschen der Sicherung
Funktioniert ein anderes elektrisches Gerät bei Anschluss an die Steckdose
und der Vollverstärker nicht, so kann dies ein Hinweis darauf sein, dass
die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie
den Vollverstärker vom Netz und lassen Sie die Sicherung von Ihrem
autorisierten Rotel-Fachhändler auswechseln.
Kein Ton
Prüfen Sie, ob die Signalquelle einwandfrei funktioniert. Vergewissern Sie
sich, dass die Kabel von der Signalquelle zu den Eingängen des RA-05 SE
ordnungsgemäß angeschlossen sind. Stellen Sie sicher, dass der Function-
Wahlschalter auf den richtigen Eingang gesetzt worden ist. Prüfen Sie alle
Verbindungen zwischen dem RA-05 SE und den Lautsprechern.

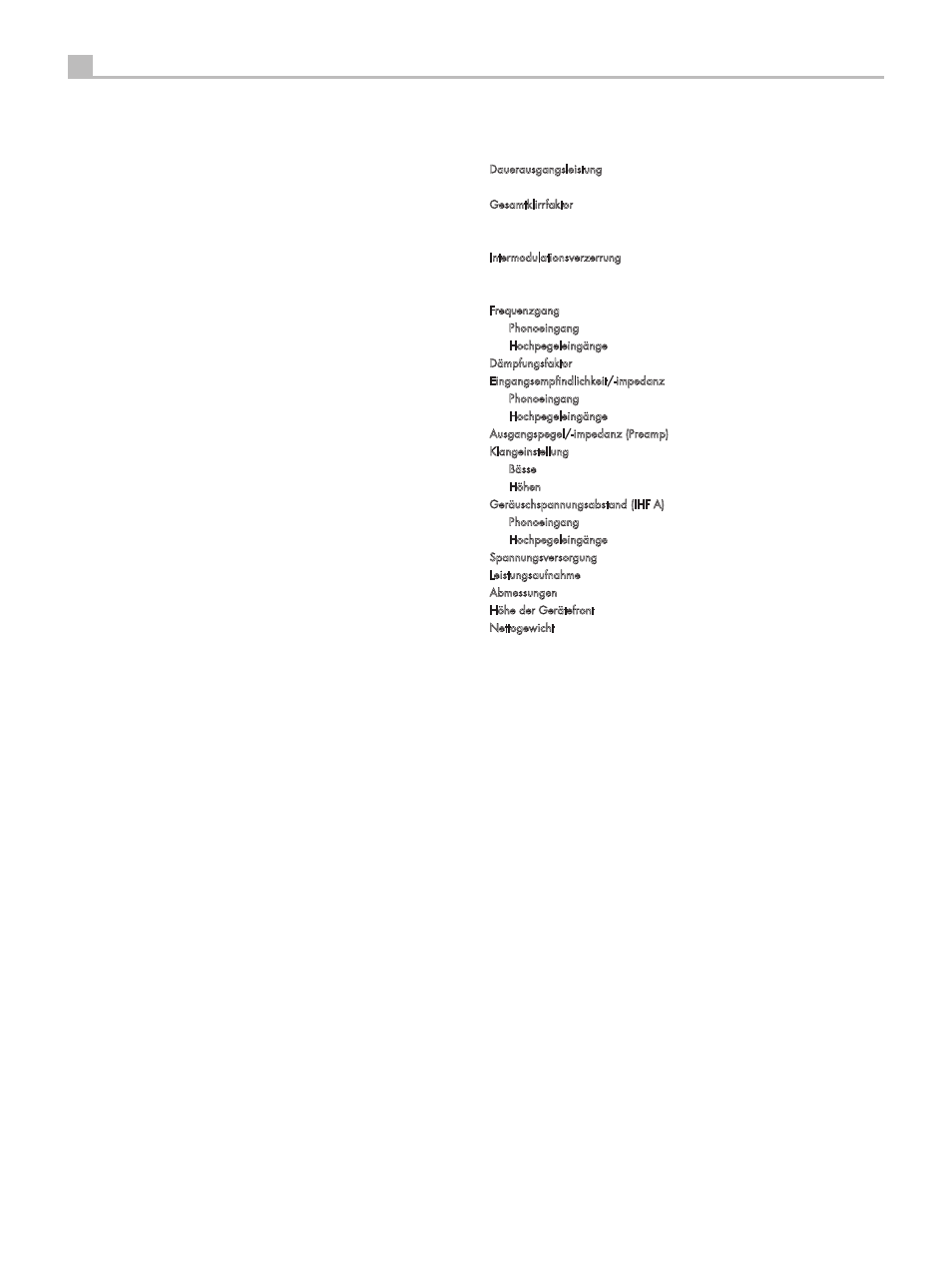

Technische Daten
Dauerausgangsleistung 40 Watt/Kanal
(20 – 20.000 Hz, < 0,03 %, 8 Ohm)
Gesamtklirrfaktor (20 – 20.000 Hz) < 0,03 % bei Nennleistung,
bei halber Nennleistung oder
bei 1 Watt
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) < 0,03 % bei Nennleistung,
bei halber Nennleistung oder
bei 1 Watt
Frequenzgang
Phonoeingang 20 – 15.000 Hz, ±0,3 dB
Hochpegeleingänge 10 – 40.000 Hz, ±1 dB
Dämpfungsfaktor (20 – 20.000 Hz, 8 Ohm) 180
Eingangsempfindlichkeit/-impedanz
Phonoeingang 2,5 mV/47 kOhm
Hochpegeleingänge 150 mV/24 kOhm
Ausgangspegel/-impedanz (Preamp) 1 V/470 Ohm
Klangeinstellung
Bässe ± 6 dB (100 Hz)
Höhen ± 6 dB (10 kHz)
Geräuschspannungsabstand (IHF A)
Phonoeingang 80 dB
Hochpegeleingänge 100 dB
Spannungsversorgung 230 V, 50 Hz
Leistungsaufnahme 220 Watt
Abmessungen (B x H x T) 435 x 72 x 342 mm
Höhe der Gerätefront (für Rack-Einbau) 60 mm
Nettogewicht 5,9 kg
Diese Bedienungsanleitung entspricht dem technischen Stand bei
Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von
The Rotel Co, Ltd., Tokio, Japan.
