ROTEL RB-981 User Manual

Page 4

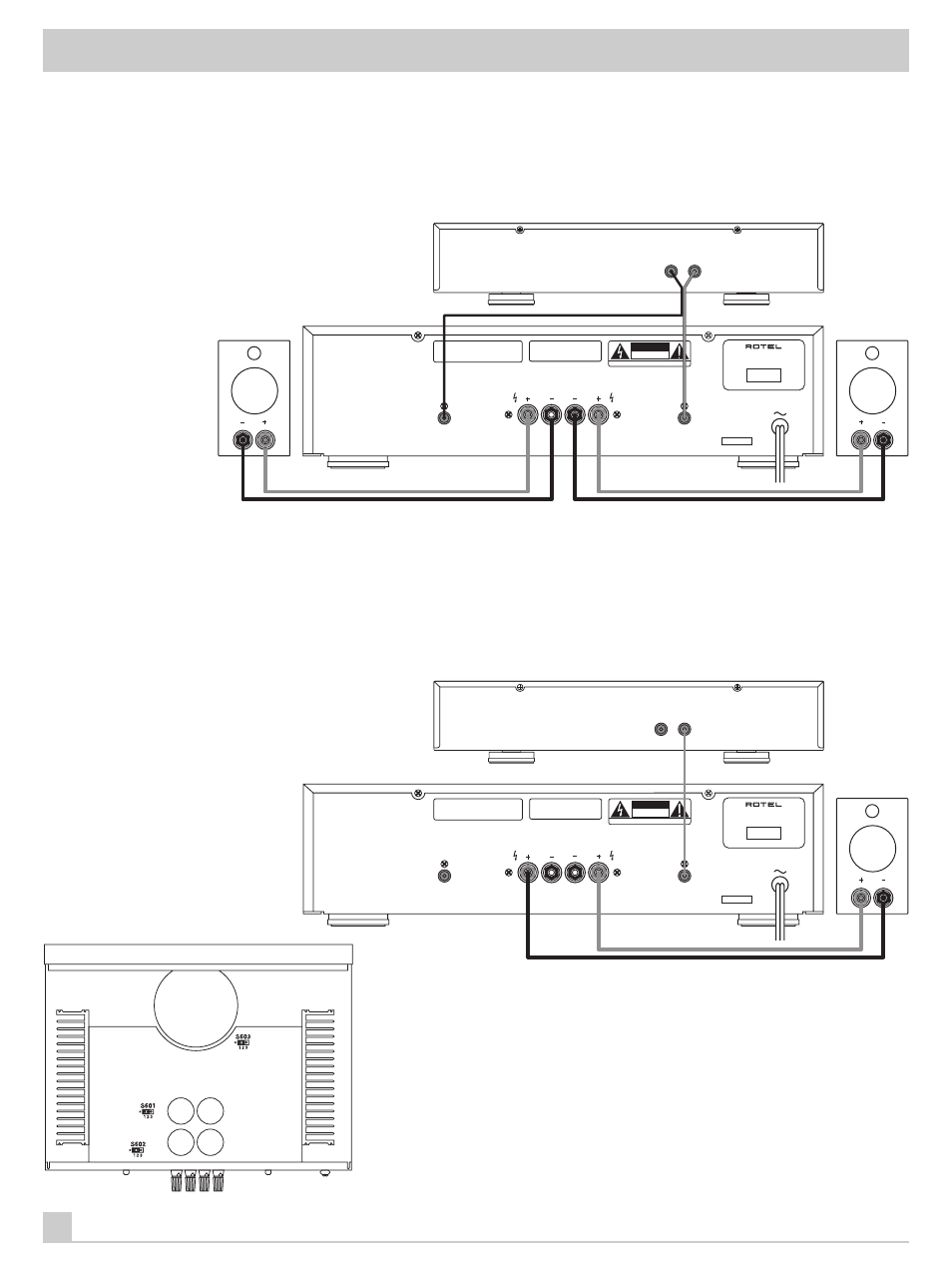

Figure 2:

Stereo Connections – Inputs and Speakers
Branchements des entrées et des enceintes en mode stéréo
Anschlußdiagramm bei Stereobetrieb - Eingänge und Lautsprecher
Collegamenti stereo - Ingressi e diffusori
Entradas RCA y Terminales de Conexión a las Cajas Acústicas

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

Figure 3:

Bridged Mono Connections – Inputs and Speakers
Branchements des entrées et des enceintes en ponté mode mono
Anschlußdiagramm bei Brückenschaltung - Eingänge und Lautsprecher
Collegamenti mono configurazione “a ponte - Ingressi e diffusori
Conexiones para el Funcionamiento en Modo Monofónico Puenteado - Entradas RCA y Terminales de Conexión a las Cajas Acústicas

PREAMP OUTPUTS

LEFT

RIGHT

SPEAKERS

WARNING:

TO REDUCE THE RISK OF FIRE

OR ELECTRICAL SHOCK, DO NOT EXPOSE

THIS EQUIPMENT TO RAIN OR MOISTURE.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

AVIS:

RISQUE DE CHOC ELECTRIQUE–NE PAS OUVRIR

SPEAKER IMPEDANCE

STEREO 4 OHMS MINIMUM

BRIDGED 8 OHMS MINIMUM

POWER AMPLIFIER

MODEL NO. RB-981

POWER CONSUMPTION: 400W

SERIAL NO.

LEFT INPUT

RIGHT INPUT

ROTEL RB-981

PREAMPLIFIER / PRÉAMPLIFICATEUR / VORVERSTÄRKER / PREAMPLIFICATORE / PREAMPLIFICADOR
