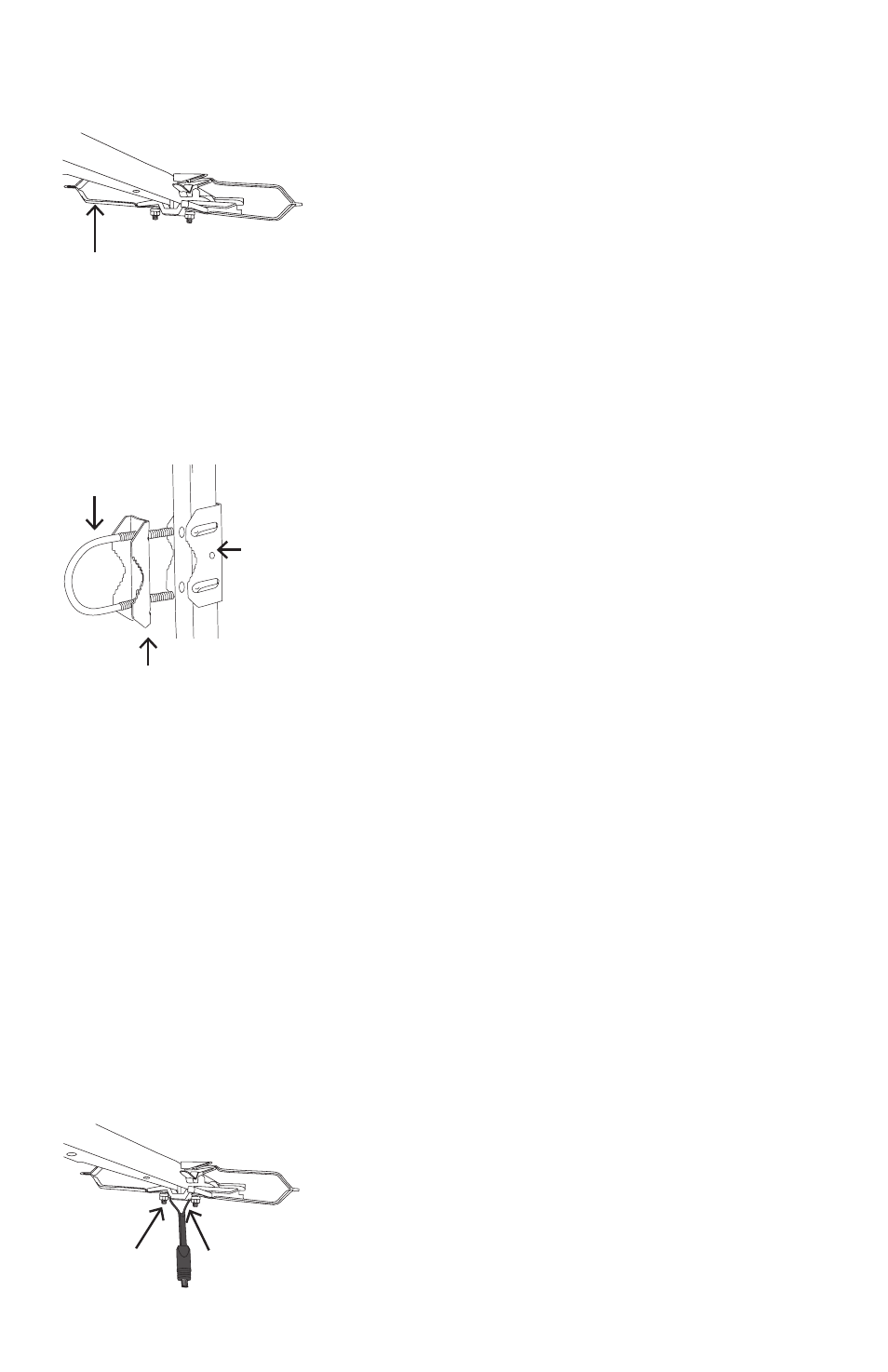

Paso 3: Desdoble el tetrapolo

Asegúrese que el tetrapolo quede fijo en su posición.
¡No acople todavía el conductor de conexión!

Aviso: A fin de mostrar los tetrapolos con mayor
claridad, en esta ilustración no se incluyen los
elementos VHF.

Tetrapolo

Paso 4: Fije el inserto de la
abrazadera del mástil

Encuentre el perno en U y el inserto de la
abrazadera del mástil (vea la ilustración a la
izquierda). Instale el perno en U en el inserto
de la abrazadera del mástil de manera que los
dientes del inserto de la abrazadera queden
orientados hacia el lado cerrado del perno en U.

Inserte el perno en U en la abrazadera del
mástil en la antena y enrosque sin apretar las
tuercas hexagonales de 1/4 pulg. en el perno en
U. Los dientes de la abrazadera del mástil y los
dientes del inserto deben estar orientados hacia
la misma dirección.

No apriete todavía las tuercas hexagonales.

Abrazadera

del mástil

Perno en U

Inserto de la abrazadera del mástil

Paso 5: Instale el transformador y el

conductor de conexión coaxial

Fije el transformador al conductor de conexión coaxial (no suministrado).

Encuentre las arandelas y tuercas hexagonales de 10/32 pulg. en la bolsa de herrajes.

Conector del

transformador

Pernos de

tetrapolo

Utilícelas para fijar el transformador a la parte inferior
de la antena y a los pernos del tetrapolo.
