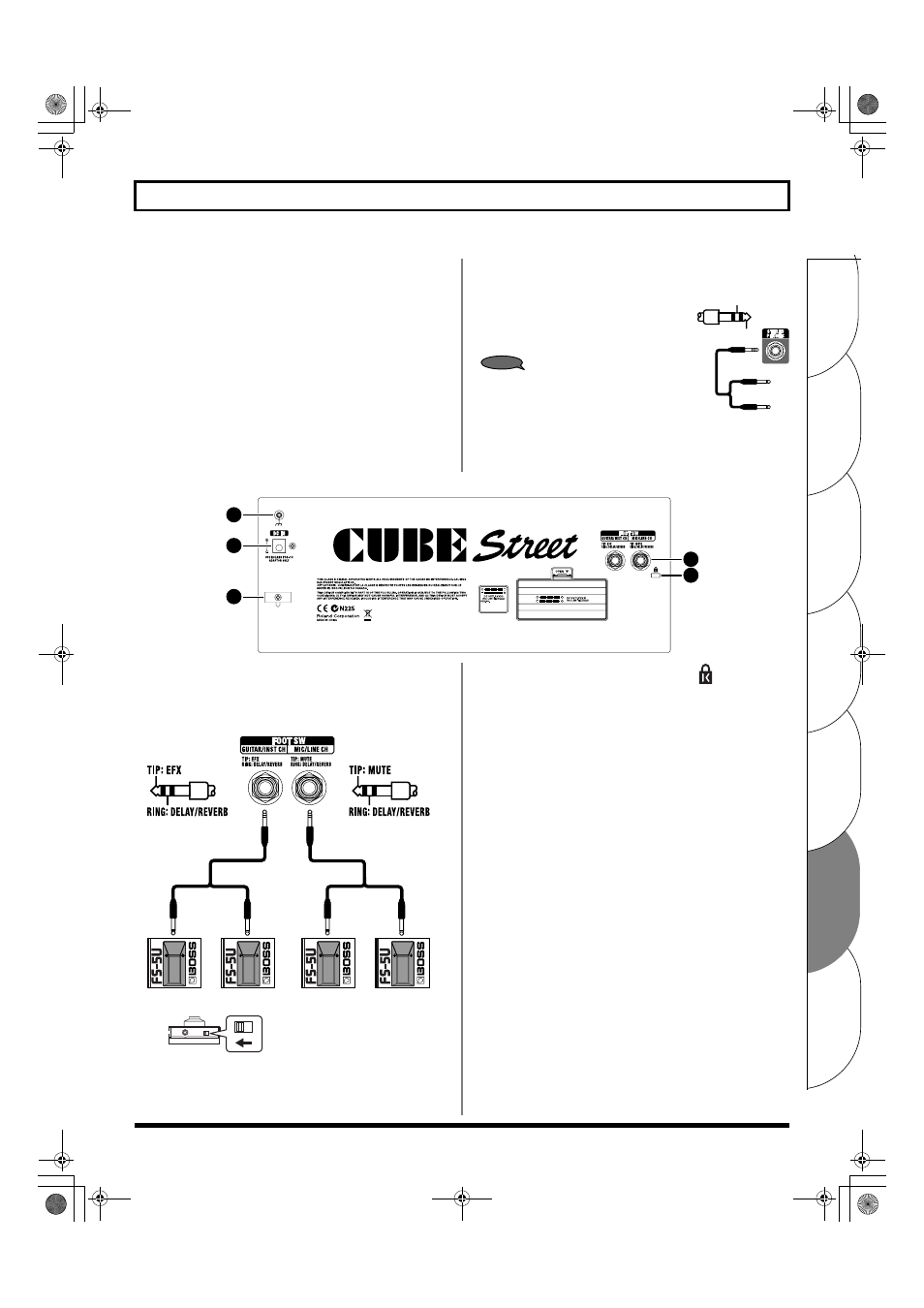

Descrições do painel
18. Chave POWER
Liga e desliga a energia.
* Essa unidade está equipada com um circuito de proteção. Para
que a unidade funcione normalmente, é preciso aguardar um
breve intervalo (alguns segundos) depois que ela é ligada.
* Se você precisar desligar a energia completamente, primeiro
desligue a chave POWER e, em seguida, desconecte o cabo da
tomada. Consulte “Power Supply: Use of Batteries” (p. 4).
19. Plugue AUX IN
É possível conectar um CD player, MP3 player ou outro tipo de
aparelho e fazer o acompanhamento da guitarra ou de outros
tipos de aparelho. Ele aceita um plugue estéreo em miniatura.
* Determine o nível do volume, ajustando o controle do aparelho
conectado.
20. Plugue STEREO PHONES
Conecte os fones de ouvido ao plugue.
* Nгo й reproduzido nenhum som pelos
alto-falantes da unidade enquanto
o plugue STEREO PHONES estiver
sendo usado.
DICA
Se tiver um cabo de conexão PCS-31,
você poderá usá-lo como sendo uma
saída de gravação estéreo.
* Caso você esteja usando um cabo monaural, talvez seja difícil
perceber o efeito.
fig.01-01
21. Plugue FOOT SW (Pedal)
Um pedal (BOSS FS-5U ou FS-6; vendido
separadamente) conectado aqui pode ser usado para
ligar/desligar MUTE e DELAY/REVERB de MIC/LINE
CH e EFX e DELAY/REVERB de GUITAR/INST CH.
* Se usar um cabo monaural na conexão de apenas um pedal,
você só poderá controlar MUTE de MIC/LINE CH e EFX de
GUITAR/INST CH.
22. Abertura de segurança ( )
http://www.kensington.com/
23. Plugue do Adaptador CA
Conecte o adaptador CA que acompanha a unidade ao plugue.
* Use apenas o adaptador CA que acompanha o CUBE STREET.
24. Terminal de aterramento
Dependendo das circunstâncias de um determinado ajuste,
você talvez sinta uma sensação desconfortável ou perceba que
a superfície fica áspera ao tocar o aparelho, os microfones
conectados a ele ou as partes metálicas dos demais objetos
como as guitarras. Issos acontece por conta de uma carga
elétrica muito pequena, absolutamente inofensiva. No entanto,
caso você esteja preocupado com isso, conecte o terminal de
aterramento usando um fio terra externo. Quando a unidade
está aterrada, pode haver um zumbido mínimo, dependendo
dos detalhes da instalação. Caso você não conheça o método de
conexão, entre em contato com o Centro de Serviço da Roland
ou com um distribuidor autorizado pela Roland, conforme
indicado na página “Information”.
Locais inadequados para conexão
• Tubulações de água (podem resultar em choque ou
eletrocussão)
• Tubulações de gás (podem resultar em incêndio ou
em explosão)
• Aterramento de linha telefônica ou haste de pára-
raios (pode ser perigoso em caso de raios)
25. Gancho do cabo
Ligue o cabo do adaptador CA aqui (p. 34).
PONTA:E
ANEL:D
branco(E)
vermelho(D)
PCS-31
22
21
25
23
24
vermelho
EFX DELAY/REVERB
branco
PCS-31
Chave de polaridade
vermelho
MUTE DELAY/REVERB
branco
PCS-31
