Montering

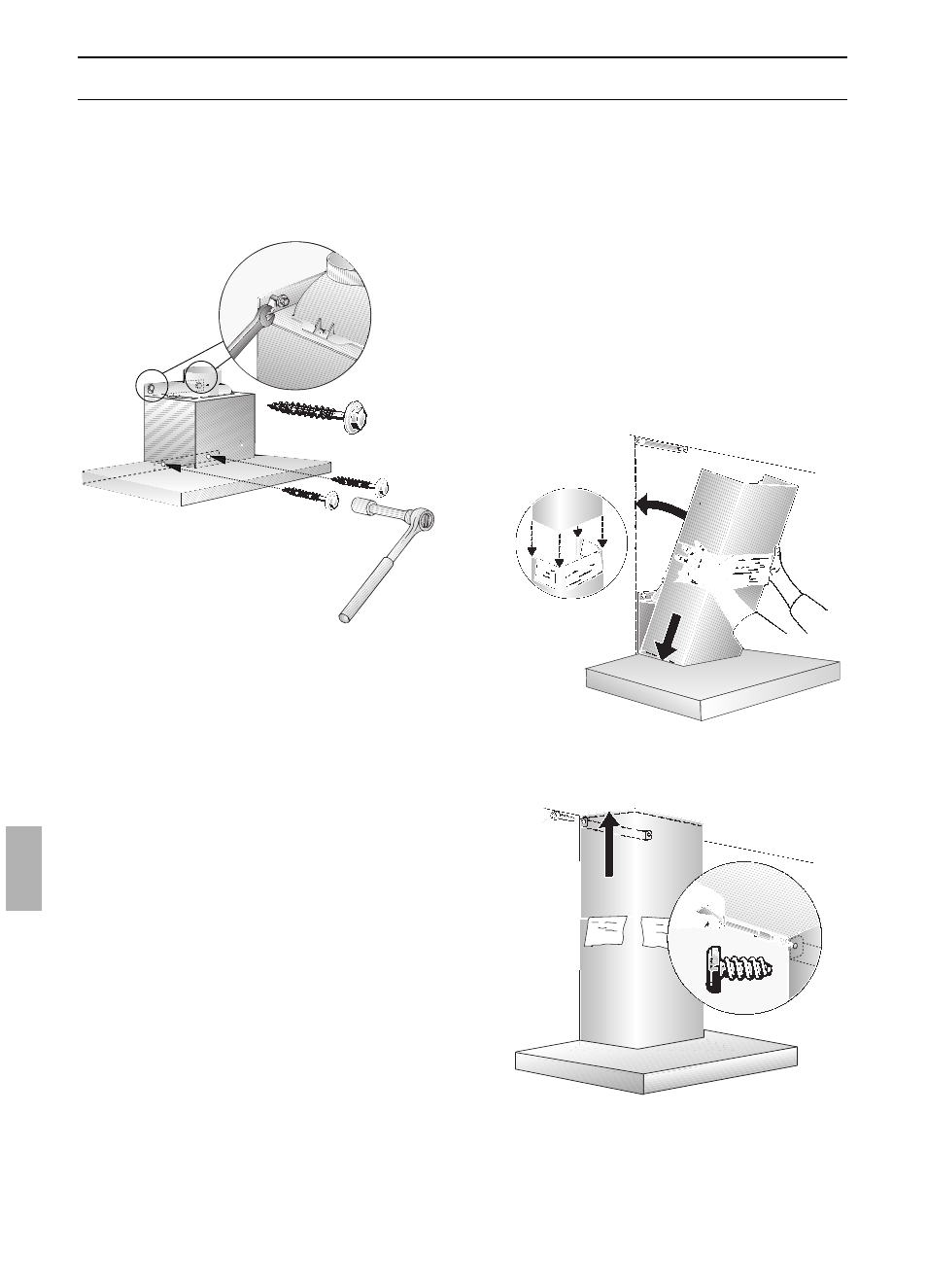

0 8. Dra åt de båda nedre
sexkantskruvarna.
ṇ
Kontrollera att fläkten sitter rakt innan
de 4 skruvarna dras åt.
11. Dra loss skyddsfolien från
beklädnaden.
ṇ
Var försiktig så att inte de känsliga
ytorna i rostfritt stål skadas.
12. Skjut in de två beklädnadsdelarna i
varandra (slitsen i den övre teleskop-
elen ska vara nedåt) och passa in dem i
utsnittet i fläkten.
ṇ
Var försiktig så att det inte blir
skrapmärken på beklädnaden. Använd
monteringsmallen för att skydda kanten
på beklädnadens underdel.
0 9. Sätt samman rörkanalerna.
10. Koppla fläkten till elnätet.
13. Lyft den övre delen och skruva fast den
i sidorna i fästskenan med 2 skruvar.
1.
2.
3.
14. Sätt tillbaka fettfilter och lamphölje
(se bruksanvisningen).
