120
Inden monteringen
❑ Flade kanaler skal have en indvendig
diameter, der svarer til de indvendige
diametre på de runde rør.
De bør ikke have skarpe knæk.
l
100 mm ca. 1 78 cm 2
l 125 mm ca. 113 cm 2
❑ Drejer det sig om andre rørdiametre:
Sættes et tætningsbånd i.
❑ Ved aftræksdrift skal man sørge
for tilstrækkelig lufttilførsel.
Tilslutning med aftræksrør l 125 mm:
❑ Aftræksrøret fastgøres direkte på
aftræksstudsen.

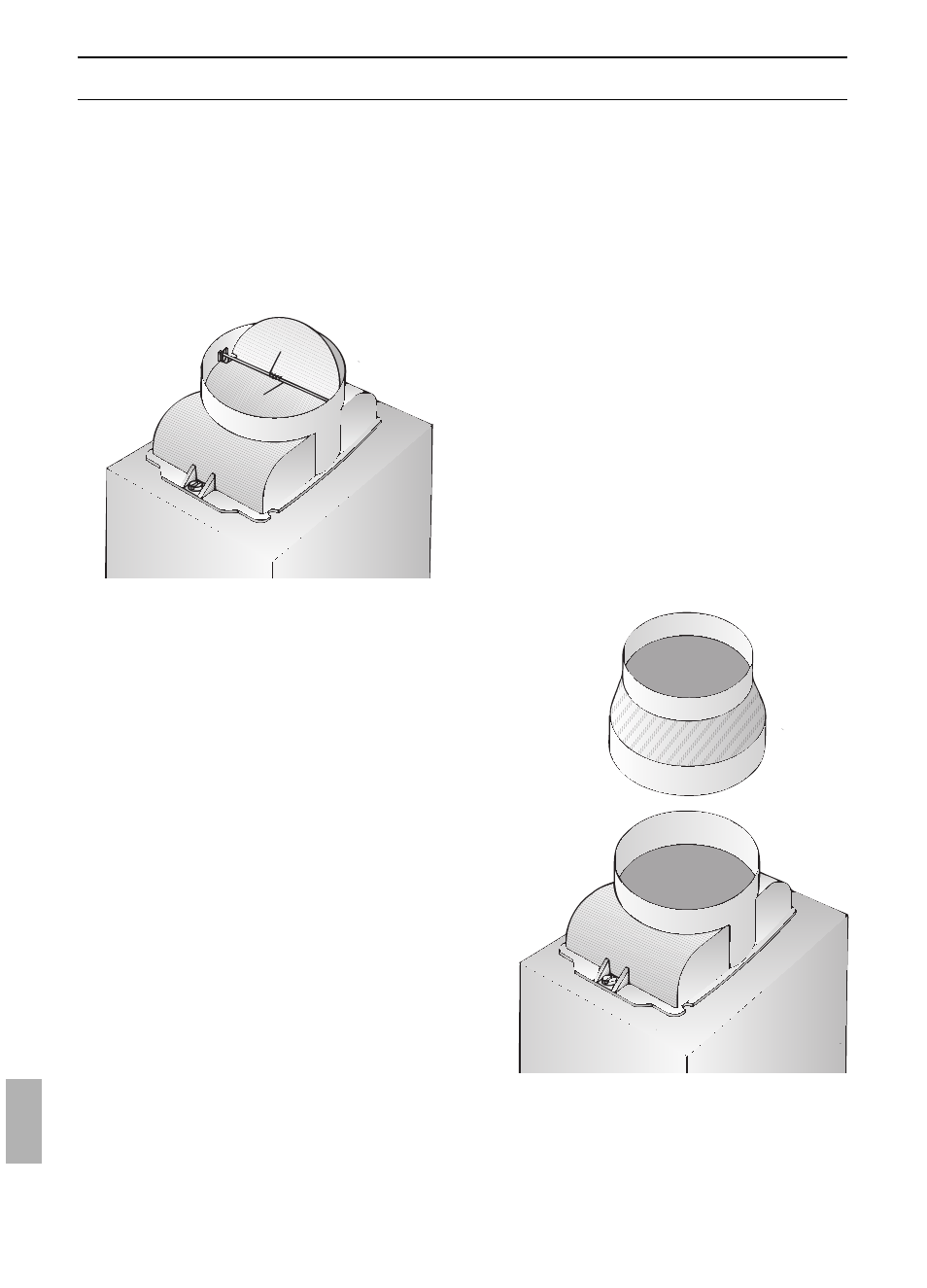

Tilslutning med aftræksrør l 100 mm:
❑ Fastgør reduktionsstudsen (er vedlagt
eller kan købes hos forhandleren) på
luftstudsen og anbring derefter
aftræksrøret på luftstudsen.
Ved aftræksdrift bør der monteres en kon-
traklap, hvis en sådan ikke findes i røret for
brugt luft eller murkassen.
Hvis der ikke følger nogen kontraklap med
emhætten, kan en sådan købes i en
specialforretning.
Montering af kontraklappen:
❑ Klips kontraklappen fast i luftstudsen.
ṇ
De to klapper skal kunne bevæges let
opad.
Ledes den brugte luft ud gennem
ydervæggen, bør der bruges en teleskop-
murkasse.
Forudsætninger for at emhætten
arbejder optimal:
❑ Kort, glat aftræksrør.
❑ Så få bøjede rør som muligt.
❑ Brug så store rørdiametre som muligt og
store rørbuer.
Brug af lange, rå rør til aftræksluft,
mange rørbøjninger eller små
rørdiametre medfører afvigelse af den
optimale lufteffekt, og samtidig øges
støjen.
❑ Runde rør:
Vi anbefaler:
Indvendig diameter på 125 mm, dog
mindst 100 mm.
