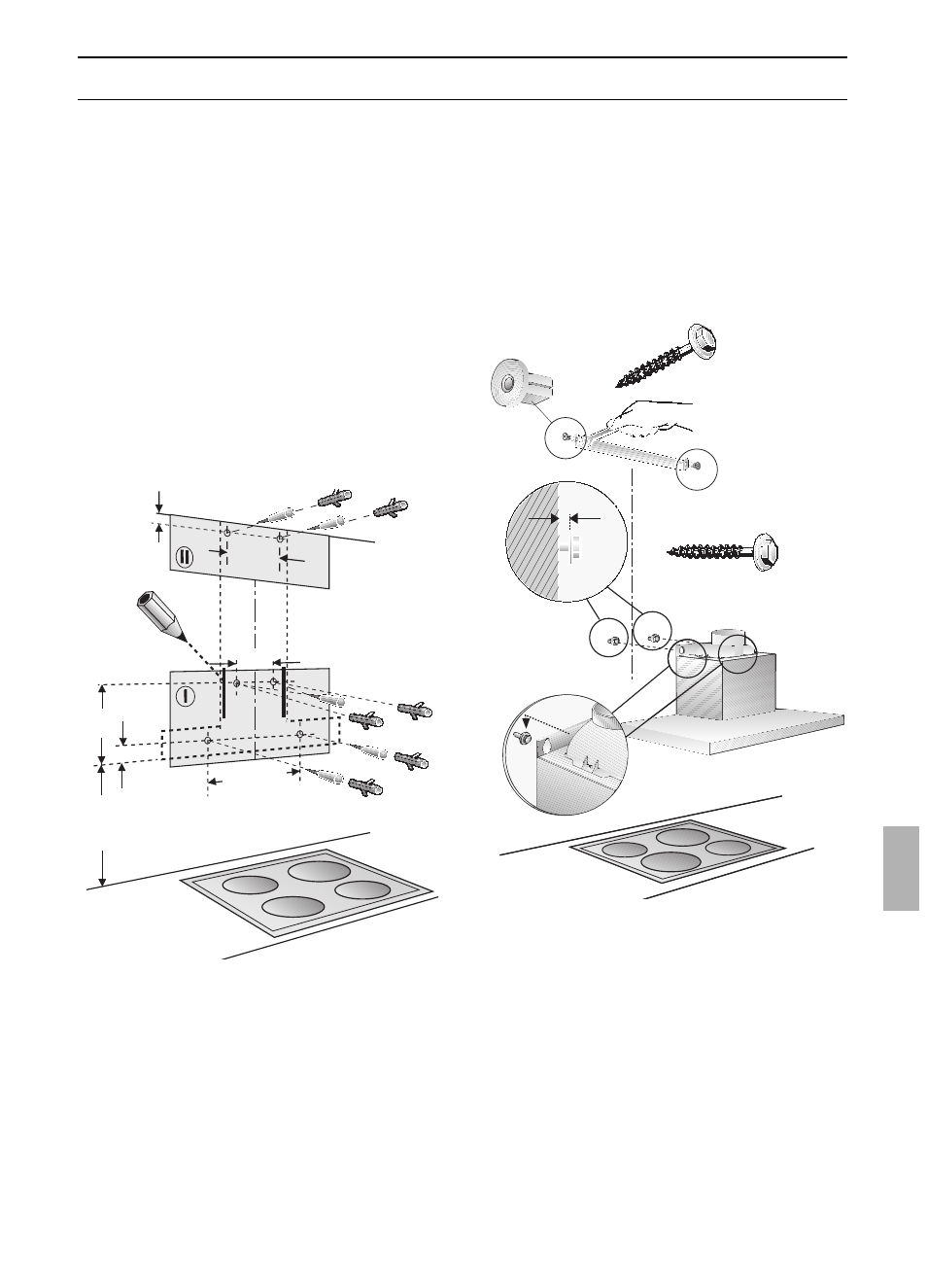

Montering
Fläkten är avsedd att monteras i
köksvägg.
1. Ta bort fettfilter och lamphölje
(se bruksanvisningen).
2. Rita en mittlinje på väggen från taket till
fläktens undre kant.
3. Markera med hjälp av mallen
skruvarnas placering på väggen.
ṇ
Minsta avstånd mellan spis/häll och
fläkt; elektrisk spis = 550 mm, gasspis =
650 mm. Mallens undre kant motsvarar
fläktens undre kant.
4. Borra 4 hål för fläkten och 2 hål (alla
l 8 mm för beklädnaden.
Tryck in plugg.
Obs! Läs noga anvisningar för ev. extra
tillbehör som också ska monteras.
5. Sätt fast de 2 bifogade distansbitarna i
fästskenan till beklädnaden.
Skruva fast fästskenan till beklädnaden.
6. Dra åt de båda övre sexkantskruvarna
så att bara ca. 5 mm återstår.
7. Häng fast fläkten i skruvarna.
30
178
347
36,5
400
mind.550 Elektro
mind.650 Gas
216
ca.5mm
