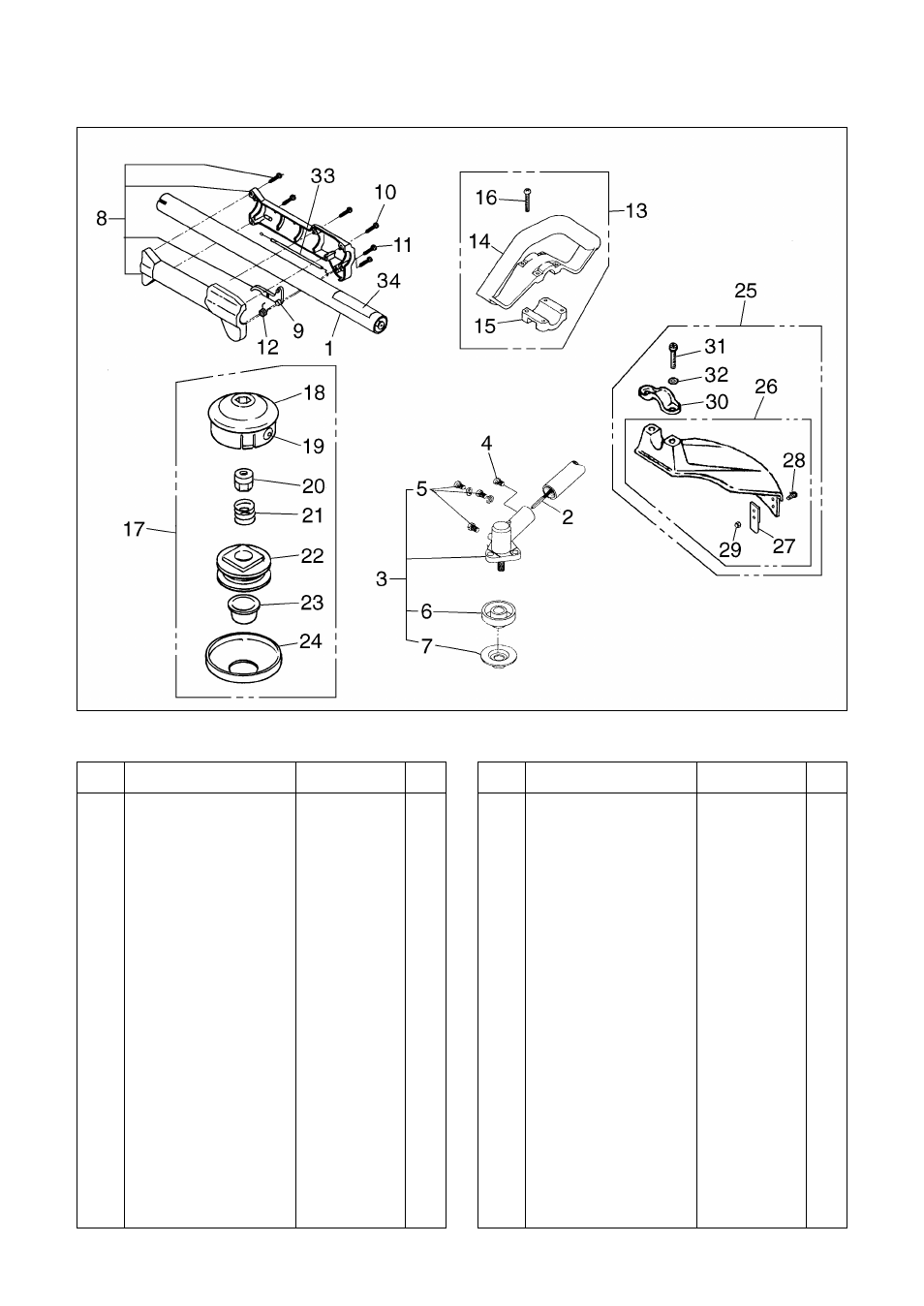

Fig.3 TRIMMER UNIT FOR BC2200LDC

Key#

Description

Part Number Q'ty

Key#

Description

Part Number Q'ty

1

Straight shaft ass'y

—————

1

2

Flex.drive shaft

—————

1

3

Gear box ass'y

147488

1

4

Screw

—————

1

5

Screw set

147677

1

6

Blade driver

147489

1

7

Lower retaining washer

147490

1

8

Throttle housing ass'y

181125

1

9

Throttle lever

180975

1

10

Screw

145569

1

11

Screw

147544

5

12

Spring

610314

1

13

Handle ass'y

6462-14100

1

14

Handle

6462-14310

1

15

Clamp

6462-14320

1

16

Screw

0263-90535

4

17

Cutting head ass'y

UBT-200

1

18

Housing

UBTR-06

1

19

Eyelet

UBT-9

2

20

NUT

UBTR-F10

1

21

Spring

UBT-4

1

22

Spool

UBT-3

1

23

Button

UBT-2

1

24

Cover

UBT-1

1

25

Guard ass'y

6778-24000

1

26

Guard Comp.

6778-24100

1

27

Blade

6778-24140

1

28

Screw

0263-30512

2

29

Nut

3320-15310

2

30

Clamp

3541-24121

1

31

Bolt

3540-24130

2

32

Washer

0290-20615

2

33

Throttle cable comp.

6502-82100

1

34

Decal

—————

1

Fig.3 TRIMMER UNIT FOR BC2200LDC

16
