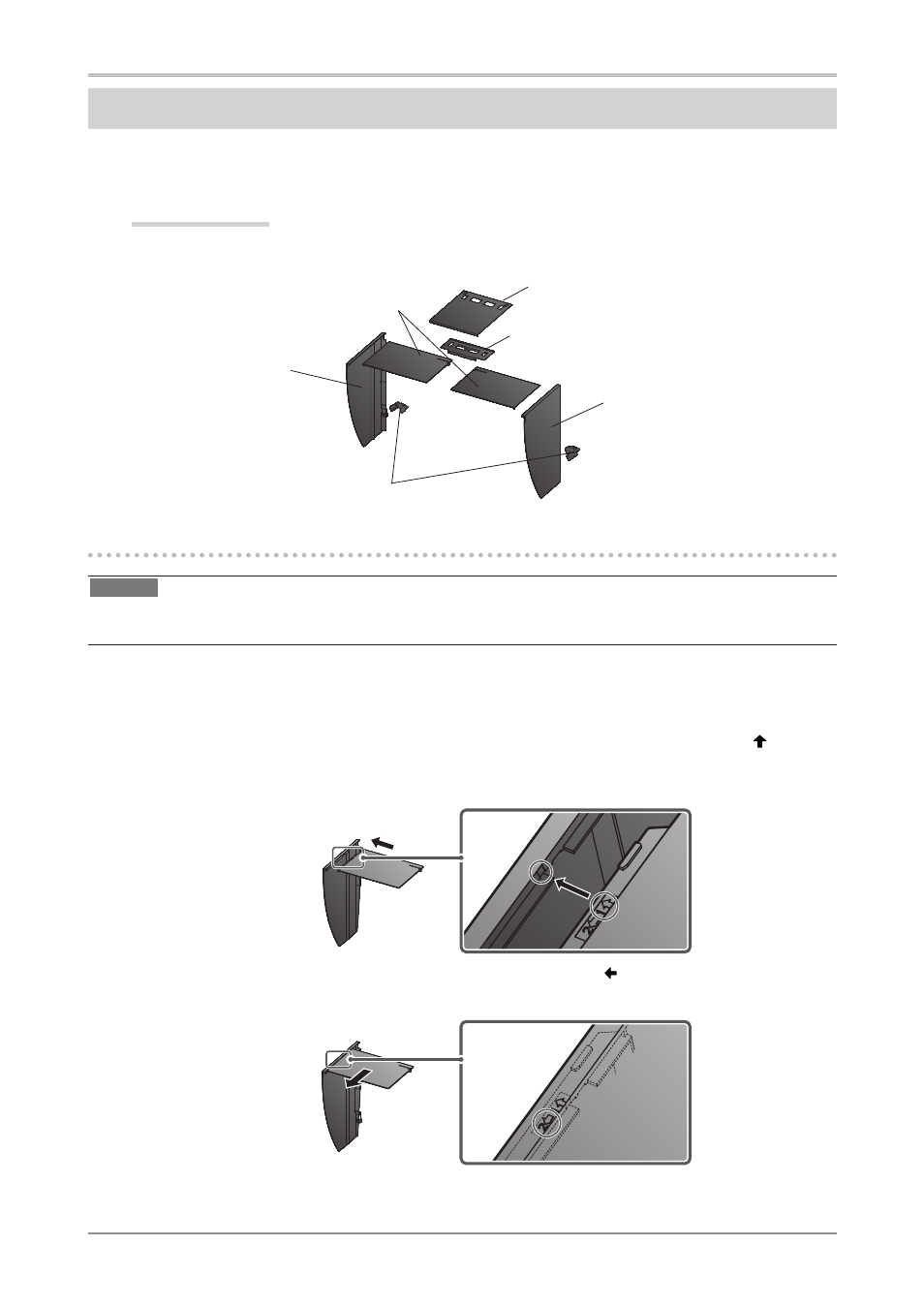

Installation der Haube
Der Blendschutz ist dazu gedacht, zur Erzielung einer besseren Farbkonsistenz Lichtreflektionen zu
vermindern.
Lieferumfang
Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden.
Montage der linken und rechten Haube
Hinweis
• Montieren Sie die Hauben in Richtung der Pfeile, die auf den Einfügungsteilen der oberen Abdeckungen der
rechten und linken Haube markiert sind.
1
Halten Sie die linke und obere Abdeckung der linken Haube so, dass die Antire-
flexionsbeschichtung nach innen zeigt.
2
Schließen Sie die obere und linke Abdeckung an, indem Sie den Pfeil (1 ) auf
dem Einfügungsteil der oberen Abdeckung auf die beiden Striche im Einfügungss-
chlitz der linken Abdeckung ausrichten.
3
Schieben Sie die obere Abdeckung in die von Pfeil (2 ) angezeigte Richtung. Die
Montage der linken Haube ist abgeschlossen.
4
Montieren Sie die rechte Haube auf die gleiche Weise.
Obere Abdeckung
Linke Abdeckung
Rechte Abdeckung
Abdeckung zum Öffnen/Schließen
Metallverbindungsstück
Haken
