Página

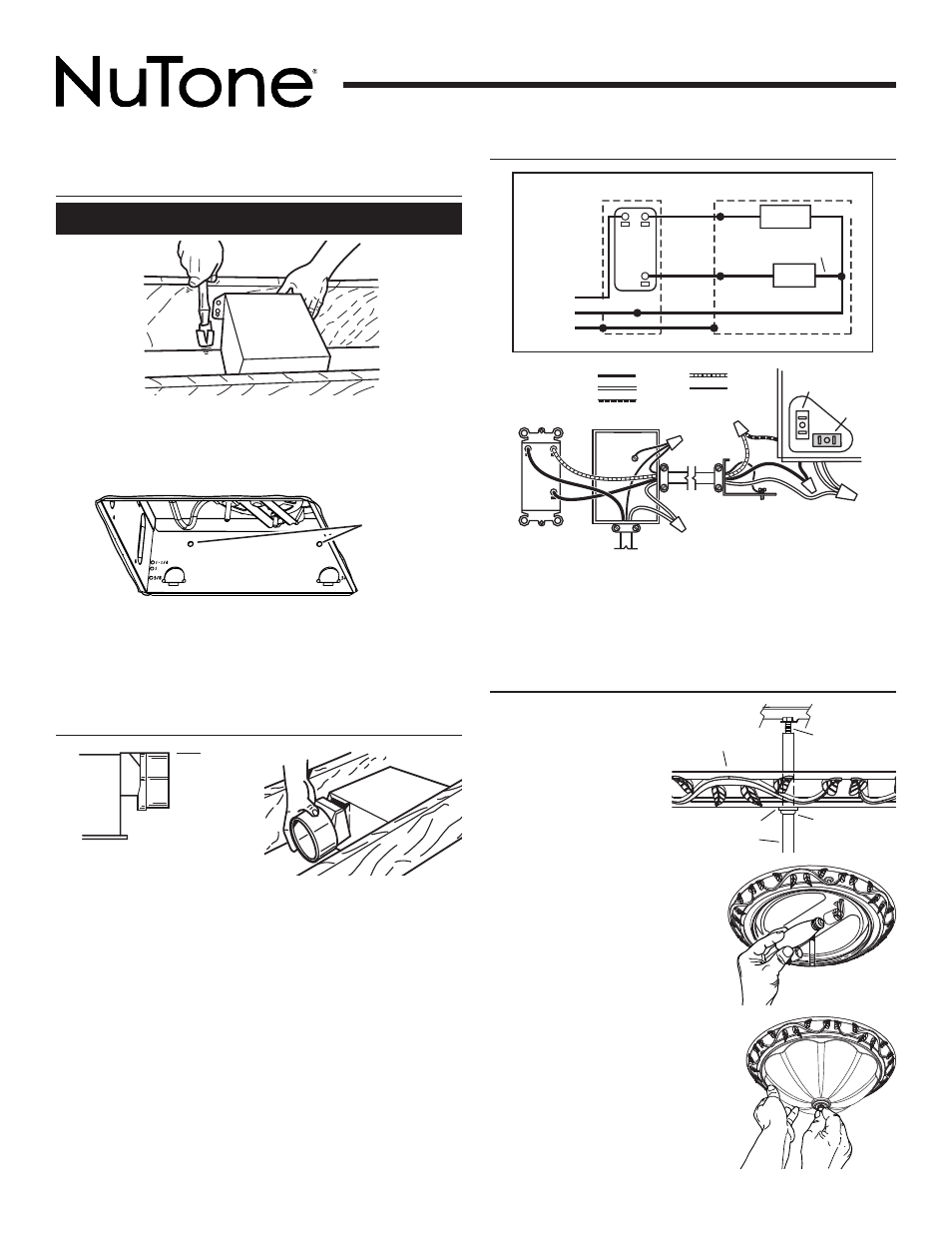

MODELO 761WHNT
INSTALACIÓN DE LA
CUBIERTA (continuación)
INSTALACIÓN DEL SISTEMA
DE CONDUCTOS
AL RAS
NOTA: El conector del conducto
tiene una aleta compensadora
para el regulador de tiro La aleta
CONExIÓN ELÉCTRICA
CAJA DEL CONMUTADOR
LAMP.
VENT.
CONTROL DOBLE
(se vende por separado)
BLANCO
NEGRO ROJO
TIERRA
(desnudo)
PLACA DE
CONEXIONES
LÍNEA DE ENTRADA
DE 120 VCA
AZUL
RECEPTÁCULO
BLANCO (LAMP.)
RECEPTÁCULO
NEGRO (VENT.)
estará “abierta” aproximadamente 1” (2.5 cm) cuando el conector
del conducto se sujete a la cubierta. Este diseño permite que el
material de aislamiento esté en contacto directo con la cubierta
del ventilador con lámpara de acuerdo con las normas de UL
(Underwriters Laboratories). Sin embargo, la más ligera corriente
invertida cerrará la aleta del regulador de tiro, evitando así la entrada
de aire a la unidad o al espacio terminado.
4. Coloque la cubierta en la abertura de manera que su borde
inferior quede al ras del cielo raso terminado. Clave la cubierta en
la vigueta a través del orificio en forma de cerradura, en ambos
lados. Para asegurar un montaje sin ruido, coloque otro clavo
en el orificio superior de cada aleta de montaje.
Construcción existente
5. En la cubierta se pueden encontrar orificios de montaje adicionales
para aquellas instalaciones en las que es inconveniente o
imposible el acceso desde arriba. Clave o atornille la cubierta
directamente en las viguetas o el armazón.
ORifiCiOS DE
MOnTAJE
ADiCiOnALES
1. Conecte a presión el conector del regulador de tiro/conducto en
la cubierta. Asegúrese de que las aletas del conector queden
fijas en las ranuras de la cubierta. La parte superior del conector
del regulador de tiro/conducto debe quedar al ras de la parte
superior de la cubierta.
2. Conecte el conducto redondo de 4” (10.2 cm) en el conector
del regulador de tiro/conducto y extienda el conducto hasta
el exterior a través de una tapa de techo o de pared. Revise
el regulador de tiro para asegurarse de que abre libremente.
Coloque cinta en todas las conexiones de los conductos para
asegurarlas y hacerlas herméticas.
ARME EL TACHO DE REjILLA
Y LA COTINILLA DE VIDRIO
1. Conecte la unidad de
acuerdo con este diagrama.
Extienda el cable eléctrico a la
unidad tan directamente como sea
posible. no permita que el cable
toque los costados ni la parte superior de la unidad después
de que la instalación esté terminada.
DIAgRAMA ELÉCTRICO
N E G R O C O M M .
V E N T .
A Z U L
N E G R O
B L A N C O
L A M P .
( B L N C . )
T I E R R A
V E N T .
( N E G . )
U N I D A D C A J A D E C O N M U T A D O R
C O M M .
L A M P .
L Í N E A
D E E N T .
N E G R O
R O J O
B L A N C O
T I E R R A
B L A N C O
B L A N C O
PLATILLO
DE LA REJILLA
TORNILLO
DE LA REJILLA
ARANDELA COLLERA
VARILLA
1. Coloque la planrtillo de
la rejilla sobre la caja
del ventilador y conecte
el enchufe del cableado
preformado en el recep-
táculo blanco de la caja
del ventilador.
2. introduzca la varilla a
través del orificio central
de la plantillo de la rejilla.
Coloque la arandela
entre la collera de la varilla y la
plantillo.
3. Enrosque la varilla en el tornillo de
la parrilla de la caja, hasta que la
plantillo quede ajustada contra el
cielo raso.
4. instale las bombillas. Utilice los
bulbos de candelabro, tipo de
B10, 60 vatios máximo.
5. Coloque arandelas y la pantalla de
vidrio sobre la varilla de montaje
y alinee la pantalla en la plantillo
de la rejilla. Asegure la pantalla
de vidrio en la plantillo de la rejilla
con la tapa de remate y el tuerca
decorativa.
6. Restaure la energía eléctrica
y verifique la operación de la
unidad.
