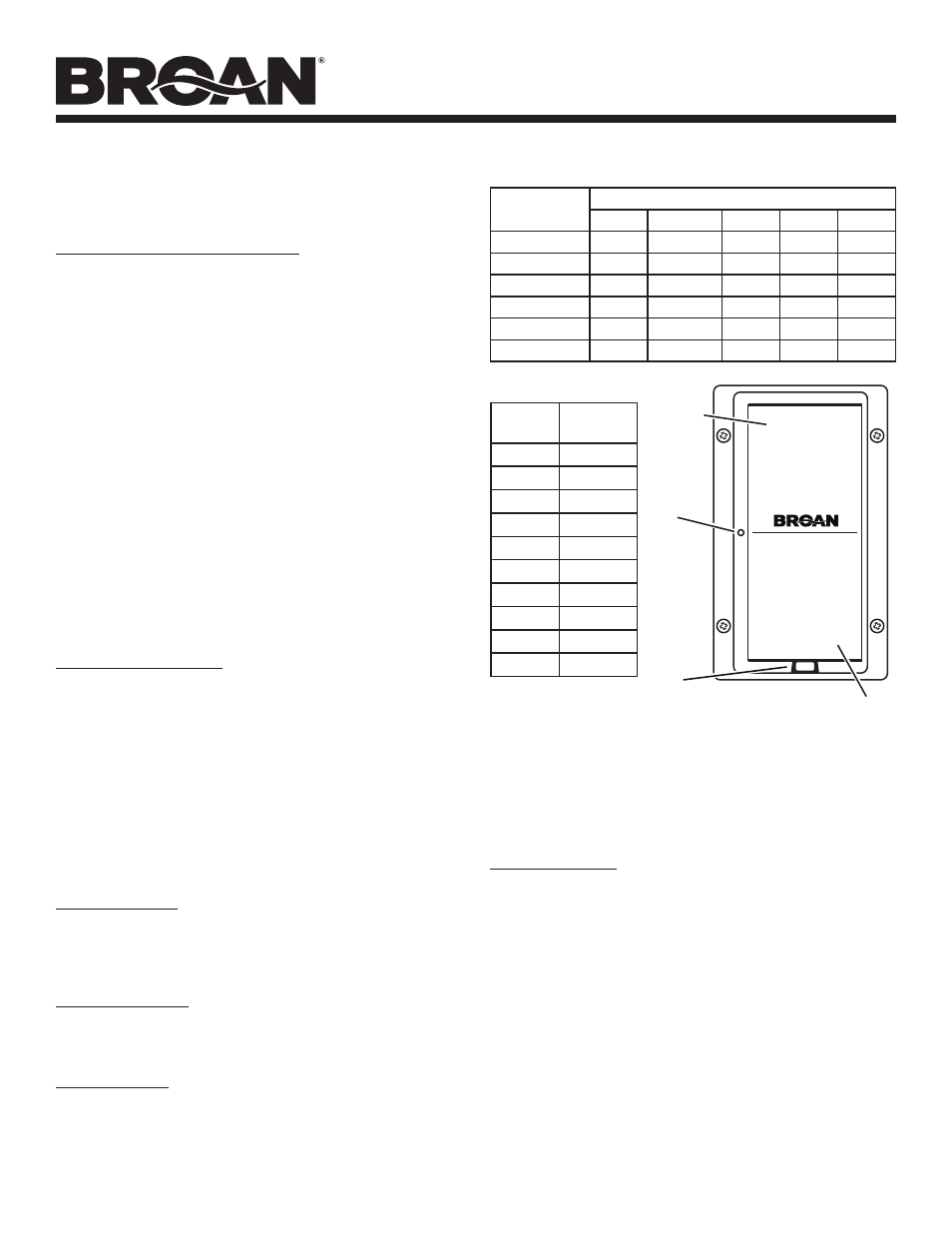

modelos ssQTXe080 • ssQTXe110
Página
TaBla a
Área del piso
(pies 2 )
recámaras
0 - 1 2 - 3 4 - 5 6 - 7 > 7
< 1500 30 45 60 75 90
1501 - 3000 45 60 75 90 105
3001 - 4500 60 75 90 105 120
4501 - 6000 75 90 105 120 135
6001 - 7500 90 105 120 135 150
> 7500 105 120 135 150 165
TaBla B
Nivel del
sistema
Golpecitos
165 +5
150 +4
135 +3
120 +2
105 +1
90 0
75 -1
60 -2
45 -3
30 -4
Presione para
ENCENDER
Presione para
APAGAR
S mart S ense ®
®
LED
BOTÓN
PARA CONFIGURAR
PALETA
OFF
(APAGADO)
PALETA OFF
(APAGADO)
cÓmo configurar el niVel del sisTema
El instalador, el propietario de la vivienda o el experto en
construcción pueden ajustar el nivel del sistema de ventilación
SmartSense ® de Broan.
configuración inicial del nivel del sistema
1. El nivel del sistema sólo se puede configurar en control maestro.
Si la vivienda tiene más de una instalación, entonces localice
el control maestro; usualmente en el baño principal, o debe
estar marcado claramente en el bastidor, debajo de la placa
decorativa, o documentarse en esta hoja de instrucciones.
2. Encierre en un círculo, marque o resalte el nivel del sistema en
la Tabla A usando los pies cuadrados de la casa y la cantidad
de habitaciones.
Nota: Los expertos en construcción pueden calcular diferentes
tasas con base en las mediciones de infiltración de aire.
3. Encierre en un círculo, marque o resalte el mismo nivel de
sistema en la Tabla B.
4. Si el nivel del sistema de la vivienda es 90, entonces no es
necesario realizar los siguientes pasos, dado que el nivel del
sistema de control está ajustado en fábrica en 90.
5. Ponga el control maestro en modo de programa; presione y
sostenga el botón SET durante 3 segundos y luego suéltelo.
6. El LED debe encenderse y apagarse cada segundo (destello
lento); si no, entonces repita el paso 5.
7. Golpee ligeramente (presione y suelte) la paleta ON u OFF la
cantidad de veces indicada en la Tabla B.
8. Salga del modo de programa; presione y suelte dos veces el
botón SET. El LED debe apagarse.
cambio del nivel del sistema
1. Ponga el control maestro en modo de programa; presione y
sostenga el botón SET durante 3 segundos y luego suéltelo.
2. El LED debe encenderse y apagarse cada segundo (destello
lento); si no, entonces repita el paso 1.
3. Presione una vez la paleta ON y una vez OFF en el control
maestro; el nivel de sistema cambia otra vez al ajuste de fábrica
de 90.
4. Golpee ligeramente (presione y suelte) la paleta ON u OFF la
cantidad de veces indicada en la Tabla B.
5. Salga del modo de programa; presione y suelte dos veces el
botón SET. El LED debe apagarse.
selecciones de funciones
modo de vacaciones: Se utiliza solamente con el control maestro.
Inhabilita temporalmente el sistema SmartSense ® de Broan.
El control maestro no enciende automáticamente su ventilador o
cualquier otro ventilador del sistema. Después de que salga del
modo de programa, el modo de vacaciones se cancela cuando se
presiona la paleta ON del control maestro.
modo de desactivación: Cuando el control maestro se pone en modo
de desactivación, no encenderá ningún ventilador para ventilación
automática y no se garantiza el nivel de ventilación con la calidad
de aire bajo techo recomendada. El funcionamiento del ventilador
de control manual no se afecta.
Modo de vacaciones
1. Ponga el control maestro en modo de programa; presione y
sostenga el botón SET durante 3 segundos y luego suéltelo.
2. El LED debe encenderse y apagarse cada segundo (destello
lento); si no, entonces repita el paso 1.
3. Presione siete veces la paleta ON (encendido) del control maestro.
El LED debe apagarse y el ventilador debe encenderse. Después
de 1 a 2 segundos, el ventilador se apaga.
El modo de vacaciones se mantendrá después de un corte de
electricidad. El modo de vacaciones se cancela cuando se presiona
la paleta del control maestro en ON y luego en OFF; el sistema
reanudará el funcionamiento automático.
Modo de desactivación
1. Ponga el control maestro en modo de programa; presione y
sostenga el botón SET durante 3 segundos y luego suéltelo.
2. El LED debe encenderse y apagarse cada segundo (destello
lento); si no, entonces repita el paso 1.
3. Presione siete veces la paleta OFF (apagado) del control maestro.
4. Salga del modo de programa; presione y suelte dos veces el
botón SET.
El LED debe apagarse.
El modo de desactivación impide indefinidamente que el sistema
SmartSense ® de Broan encienda los ventiladores automáticamente
para suministrar una ventilación recomendada para tener la
calidad deseada del aire bajo techo. El modo de desactivación
se mantendrá después de un corte de electricidad. El modo de
desactivación se cancela cuando el nivel del sistema de control
maestro se reinicie siguiendo las instrucciones en la sección
“Cambio del nivel del sistema”.
