MODELO QTXN110HFLT

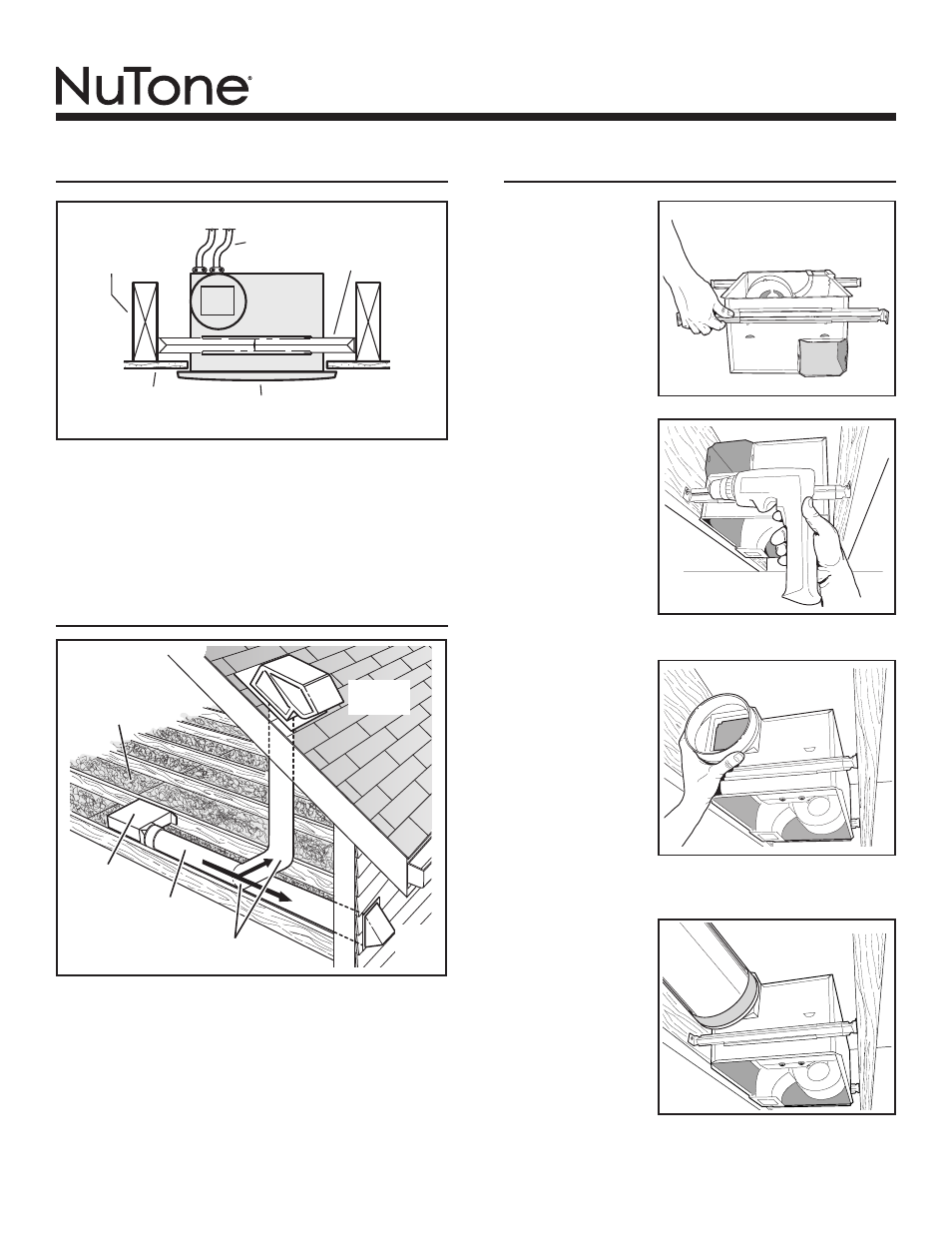

INSTALACIÓN TÍPICA
CUBIERTA
RANURAS
DE MONTAJE
REJILLA
VIGA DE TECHO,
TIRANTE O
VIGA EN I
MATERIAL DEL
CIELO RASO
CABLES DE
ELECTRICIDAD
La cubierta se monta directamente sobre las
vigas, tirantes o vigas en I.
Hasta 4 pulgadas en centro.
INSTALACIÓN
2. Monte la
cubierta.
Fije la cubierta a la
estructura del cielo
raso con cuatro (4)
tornillos de mon-
taje. Asegúrese de
que la parte infe-
rior de la cubierta
esté a nivel con el
material terminado
del cielo raso.
1. Inserte los
soportes de
montaje.
Deslice los (4) so-
portes de montaje
en las ranuras en
cada extremo de
la cubierta.
3. Acople el
conector del
regulador
de tiro/con-
ducto a la
cubierta.
Conecte a presión
el conector del
regulador de
tiro/conducto
en la cubierta.
Asegúrese de que el conector esté al ras con la parte superior
de la cubierta y que la aleta del regulador caiga cerrada.
4. Instale el
conducto
redondo de
6 pulg.
Conecte el con-
ducto redondo de
6 pulg. al conec-
tor del regulador
/ conducto. Ex-
tienda el conducto
hacia una tapa de
techo o tapa de
pared. Encinte todas las conexiones de los conductos para
fijarlas y hacerlas herméticas al aire.
PLANIFICACIÓN DE LA
INSTALACIÓN
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible y
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
CODO REDONDO
DE 6 PULG. *
CUBIERTA DE
VENTILADOR
CONDUCTO
REDONDO DE
6 PULG. *
* Se compran
por separado
TAPA
DE
PARED *
TAPA DE
TECHO *
AISLAMIENTO
(Puede ser colocado
alrededor y sobre
de la cubierta del
ventilador.)
