PARA COLOCAR ESTE PRODUCTO, VISITE WWW.NUTONE.COM
INSTRUCCIONES PARA LA INSTALACION OPERACION
¡LEA Y GUARDE ESTAS INSTUCCIONES!
Receptor de campana con luz
estroboscópica y enchufe
MODEL: LA-204WH
Para ser usado con NuTone
LA-206TWH y LA-207TWH pulsadors

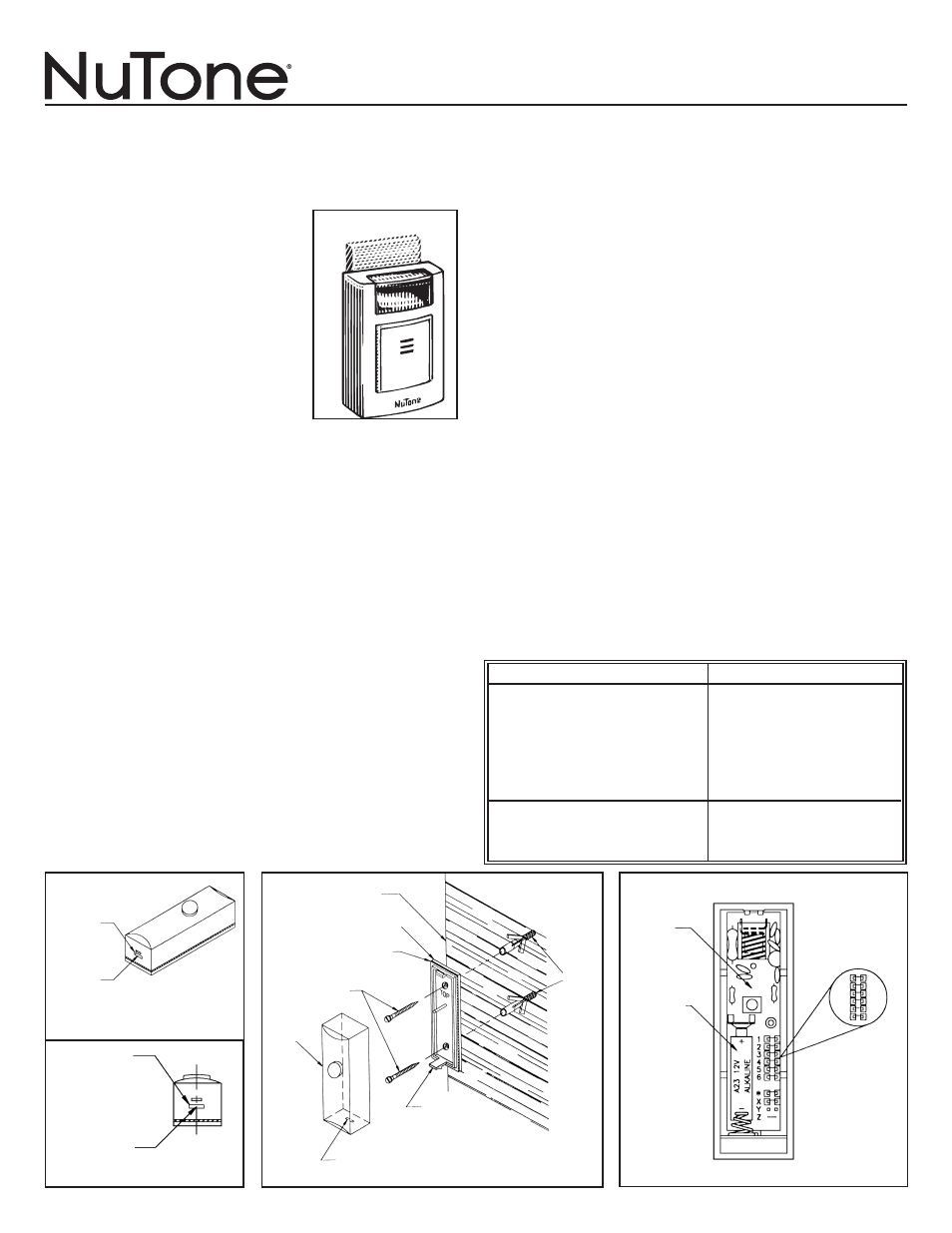

FIGURA 3
CUBERTA
FIGURA 4
PARA INSTALAR:
1. Simplemente enchufe el receptor de la
campana en cualquier tomacorriente de
pared que se encuentre a un máximo de
100 pies (30 metros) del pulsador. (La
campana funciona con la electricidad
de su hogar.)
2. Al accionarse el pulsador la campana
sonará y la luz estroboscópica emitirá destellos.
NOTA: El receptor de campana no funciona sola.
MONTAJE DEL PULSADOR
Vea las Figuras 1 y 2.
1. Ubique el pulsador junto a la puerta o cerca de ella.
No monte el
pulsador sobre una superficie de metal. Precaución: Algunas casas
de estuco tienen malla de metal en la estructura de la pared que
afextará al rendimiento del carillón inalámbrico. Experimente con
diferentes posiciones del receptor con respecto al botón pulsador
para determinar la ubicación que ofrezca el mejor rendimiento antes
de montarlo permanentement. Si no queda satisfecho, utilice un
carillón con instalación eléctrica.
2. Retire la cubierta del pulsador insertando la punta de un destornillador en
la ranura ubicada en la parte inferior del mismo. Con un ligero
movimiento de vaivén separe la cubierta del pulsador de la base.
3. Escoja un lugar plano donde colocar la base del pulsador.
4. Mantenga la base en posición y marque con un lápiz la superficie de
montaje a través de las dos perforaciones ubicadas en el pulsador.
5. Taladre dos huecos de 3 ⁄
16
" de diámetro en donde hizo la marcas.
6. Inserte los anclajes de plástico dentro de ambos agujeros de 3 ⁄
16
".
7. Coloque el pulsador sobre los anclajes y asegúrelo usando los dos
tornillos que se suministran. No coloque la cubierta todavía.
8. Aplique una pequeña cantidad de calafateo en los agujeros de los
tornillos de montaje en la base para impermeabilizarlos.
RANURAS
NO MONTE UNA
SUPERFICIE DE METAL
REBORDE
TORNILLOS DE
MONTAJE
EMPAQUETADURA
IMPERMEABLE
BASE
MARCO DE PUERTA O
PARED DE MADERA ANCLAJES DE
PLASTICO
PARA PARED
PARTE
SUPERIOR
TARJETA DE
CIRCUITOS
IMPRESOS
LOCALIZACION DE
LA BATERÍA
AJUSTE DEL
CODIGO DEL
SEGURIDAD
FIGURA 1
EMPUJAR
(PUSH) PARA ABRIR
LA CUBIERTA
RANURA
FIGURA 2
RANURA
EMPUJAR
(PUSH) PARA ABRIR
LA CUBIERTA
Lo felicitamos por adquirir una campana inalámbrica NuTone. La campana
opera por medio de una señal radial, transmitida desde el pulsador y recibida
por la campana. El transmisor/pulsador se monta junto a la puerta. El receptor
puede ubicarse en cualquier lugar de su hogar, a una distancia no mayor de
100 pies (30 metros) del pulsador. El transmisor/pulsador puede programarse
para emitir uno de tres sonidos de campana. Esta caracterîstica permite usar
hasta tres pulsadores para generar tres sonddos diferentes de campana.
¡No necesit
a de cablea
do!
PROBLEMA
1. La campana no suena. Revise las pilas y la polaridad (+/-) en el
pulsador. Verifique que el pulsador no
esté sobre una superficie metálica.
Verifique que haya electricidad en el
tomacorriente del receptorr de campana.
Revise los códigos de seguridad del
pulsador y el receptor de campana.
Estos códigos deben coincidir.
2. La campana se activa con otro artefacto
inalámbrico.
Cambie los códigos de seguridad del
pulsador y el receptor de campana.
Estos códigos deben coincidir.
(Vea
las instrucciones detalladas más abajo.)
SOLUCION
CÓDIGO DE SEGURIDAD DEL BOTÓN
PULSADOR
Vea la Figura 3.
No es necesario cambiar el código de seguridad del botón pulsador, a
menos que experimente interferncias con otros dispositivos inalámbricos.
1. Para cambiar el código de seguridad, retire toda combinación de las seis
tiras de puente de plástico.
2. NOTA: Los códigos del botón pulsador y del receptor deben ser
iguales.
INSTALACION DE LAS PILAS
Vea la Figura 3.
1. Coloque la pila A23, de 12 voltios, como se indica en la figura.
Tenga en
cuenta la polaridad (+/–). Para cambiar la batería, use EverReady ®
A23BP o Duracell ® MN21B (o equivalente).
INSTALACIÓN DE LA TAPA DEL BOTÓN
PULSADOR
1. Coloque la tapa del botón pulsador sobre la base del mismo de manera
que la lengüeta de la base encaje dentro de la ranura de la tapa.
Asegúrese de que la empaquetadura de goma esté asentada
correctamente. Presione la tapa firmemente hasta que encaje a presión
sobre la base.
SI OCURRE UN PROBLEMA:
