MONTAJE DE LA CAJA
CON LENGUETAS

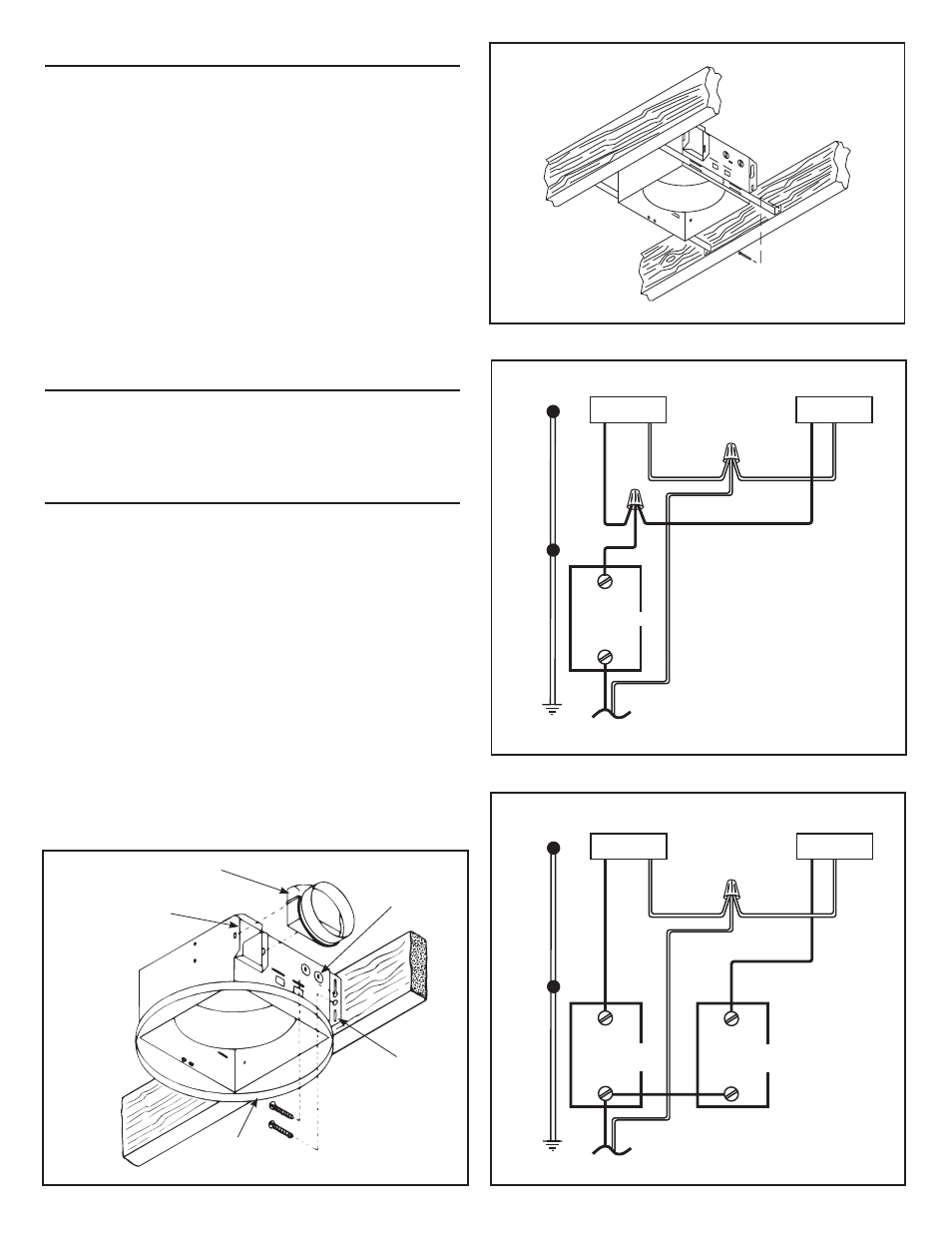

Refiérase a la Figura 2.
1. Coloque la caja del ventilador junto a la vigueta del techo.
2. Utilice tornillos de rosca para madera (no incluidos) para acoplar con flojedad la
caja a la vigueta del techo a través de las ranuras de bocallave en las lengüetas
de montaje.
3. Ajuste la caja de tal manera que esté a ras del techo acabado. Para que la rejilla
encaje bien, el borde de la caja no debe de extenderse más allá de la superficie
acabada del techo.
4. Cuando la caja esté bien ajustada, aprete los tornillos en las ranuras.
CON BARRAS DE SUSPENSION
Refiérase a la Figura 3.
1. Para viguetas de 24” utilice el manguito de extensión. Para viguetas estándar de
16” deseche el manguito de extensión.
2. Inserte las barras de suspensión a través de las lengüetas de montaje localizadas
en el borde inferior de la caja. Clave una barra a las viguetas.
3. Deslice la caja a la ubicación deseada entre las viguetas y luego clave la segunda
barra de suspensión a las viguetas.
INSTALACION DEL CONDUCTO
1. Refiérase a la Figura 1. Coloque el collarín del conducto sobre las bridas en la
abertura de descarga del ventilador. Fije el collarín encajando las lengüetas a pre-
sión en las ranuras de las bridas.
2. Pase el conducto redondo de 4” desde la abertura de descarga del ventilador al
exterior y termine.
CABLEADO
Todo el cableado debe cumplir con los códigos locales y la unidad debe estar
puesta a tierra adecuadamente.
1. Pase el cableado de la casa de 120v CA (con tierra) desde un interruptor de pared
a la ubicación del ventilador.
2. Inserte y fije el conectador de caja aprobado en el agujero de entrada del cablea-
do.
3. Tire de los cables a través del conectador de caja y dentro de la caja de empalme.
Aprete el conectador de caja.
4. Consulte la Figura 4A y 4B. Si un solo interruptor es utilizado para controlar el
ventilador y la luz, haga las conexiones del cableado según las indicaciones de la
figura 4A. Si un interruptor doble es utilizado para el control separado del ventila-
dor y de la luz, haga las conexiones según las indicaciones de la figura 4B.
5. Conecte el cable verde (desnudo) de conexión a tierra al hilo verde de conexión
a tierra.
FIGURA 3
FIGURA 2
Collarin de
conducto
Bridas
Agujeros
ciegos del
cableado
Lenguetas de
montaje
Borde
Inferior
120 VCA
TORNILLO
DE TIERRA
INTERRUPTOR
RECEPTACULO DE
LA LÁMPARA
RECEPTACULO DEL
VENTILADOR
FIGURA 4A
FIGURA 4B
BLANCO
N
E
G
N
E
G
BLANCO BLANCO
NEG
120 VCA
TORNILLO
DE TIERRA
INTERRUPTOR
DE VENTILADOR
RECEPTACULO DE
LA LÁMPARA
RECEPTACULO DEL
VENTILADOR
BLANCO
N
E
G
R
O N
E
G
R
O
BLANCO BLANCO
INTERRUPTOR
DE LÁMPARA
