INSTRUCCIONES DE INSTALACION
¡LEA Y GUARDE ESTAS INSTRUCCIONES!
Ventilador de
ventilación con
lampara fluorescente
Apropiado para uso en cielos rascs con aislamiento.
ADVERTENCIA: Para evitar el riesgo de incendio o de electrucución no use
este ventilador con ningùn aparato de estado sólido para control de velocidad.
No lo instale en un cielo raso que tnega un aislamiento con grado mayor de
R-40.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA:
A. Utilice esta unidad solamente de la manera planeada por el fabricante. Si tiene
alguna pregunta, póngase en contacto con el fabricante.
B. Antes de reparar o limpiar la unidad, apague la corriente del panel de servicio y
cierre con llave el panel de servicio para exitar que la corriente se encienda acci-
dentalmente.
PRECAUCION:
Solamente para ventilación general. No lo utilice para expulsar materiales y
vapores peligrosos o explosivos.
INSTRUCCIONES DE INSTALACION
ADVERTENCIA – PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE
ELECTRICO O LESIONES A LAS PERSONAS, OBSERVE LO SIGUIENTE:
A. El trabajo de instalación y el cableado eléctrico deben ser realizados por una(s)
persona(s) calificada(s) de acuerdo con todos los códigos estándares aplicables,
incluyendo la construcción según los estándares contra incendios.
B. El flujo del aire de combustión necesario para el manejo seguro del equipo
quemador de combustible puede verse afectado por el funcionamiento de esta
unidad. Siga las pautas y estándares de seguridad del fabricante para el equipo
de calefacción como las publicadas por la Asociación Nacional de Protección
contra Incendios (NFPA), por la Asociación Norteamericana de Ingenieros de
Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y por las autoridades
de códigos locales.
C. Cuando corte o taladre en la pared o el techo, no dañe el cableado eléctrico ni
otros servicios escondidos.
D. Los ventiladores entubados siempre deben estar ventilados hacia el exterior.
E. Si la unidad se va a instalar encima de una bañera o ducha, aquélla debe estar
señalada como apropiada para la aplicación.
F. No coloque NUNCA un interruptor donde pueda ser alcanzado desde la bañera o
ducha.
G. Para instalación en techos inclindos a una pendiente de 12/12.
H. La canalización debe señalar para arriba.
PARA OBTENER MEJORES RESULTADOS
Cuando instale la lámpara/ventilador aspirante en una construcción nueva, instale la
caja durante la etapa de enterramiento de la instalación eléctrica de la construcción.
La unidad de potencia, el reflector y la rejilla deben de instalarse después de que el
techo acabado esté en su sitio.
Consulte las instrucciones de la página 7 para instalar la lámpara/ventilador aspi-
rante en un edificio acabado existente.
PLANIFICACION DEL CONDUCTO Y CABLEADO
1. Utilice un conducto redondo de 4”.
2. Planee pasar el conducto desde la abertura de descarga del ventilador al exterior.
Para conseguir el mejor rendimiento del ventilador, haga el conducto lo más corto
posible y utilice los menos codos posibles.
AGUJEROS
CIEGOS DEL
CABLEADO

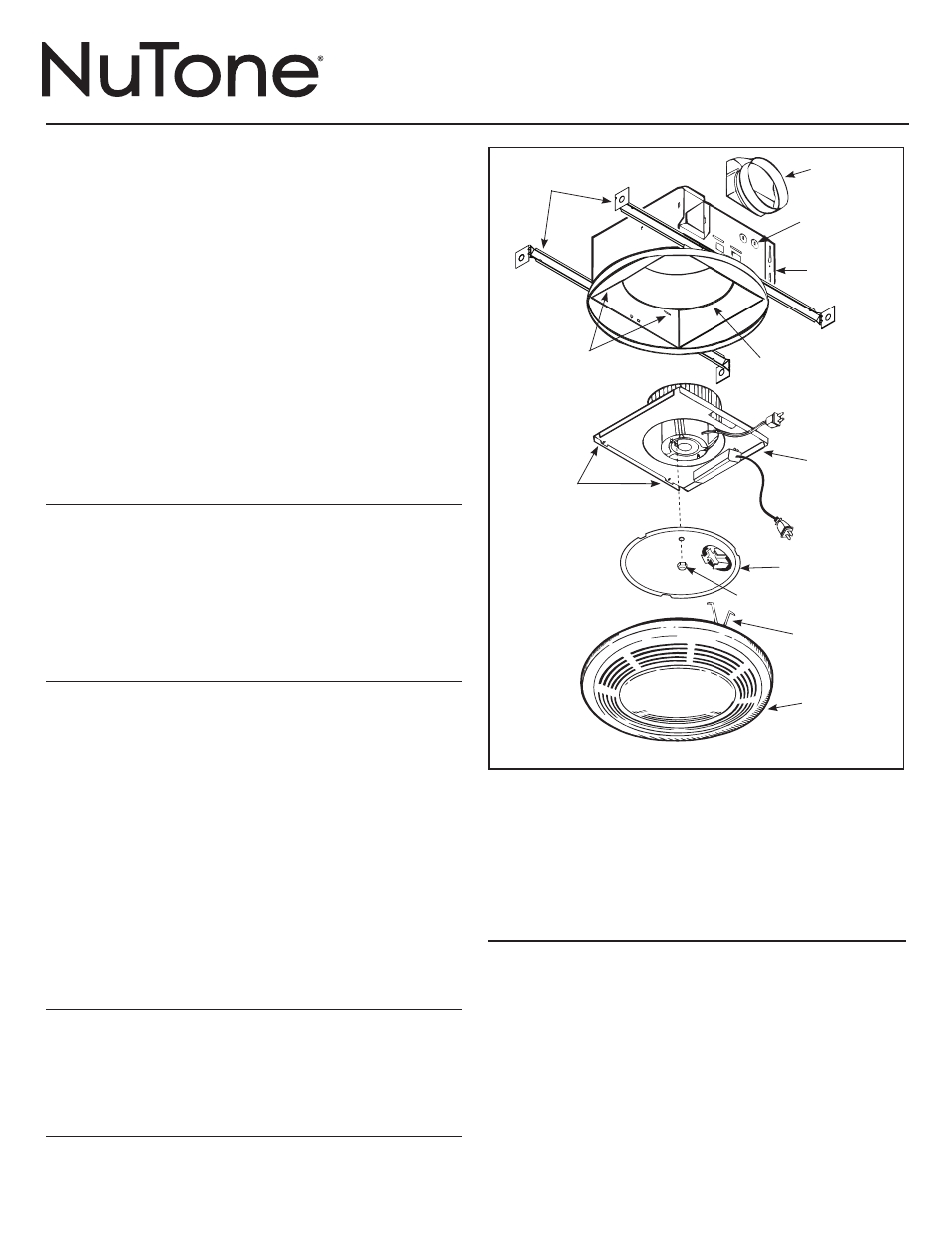

FIGURA 1
MODELO: 8663RFT
Apropiada para uso en la ducha o en recinto de la tina cuando se la usa
con el circuito derivado protegida con GFI.
3. Utilice los accesorios opcionales de NuTone para conductos
si los necesita.
IMPORTANTE: Utilice cable apropiado para 90°C.
Planee pasar un cableado de la casa de 120v CA (puesto a tierra) desde la fuente
de alimentación, a través de os interruptores de pared, a la caja de empalme en el
ventilador. Para el control separado del ventilador y de la luz, se requieren dos inter-
ruptores de la pared.
INSTALACION EN UN LUGAR NUEVO
DE CONSTRUCCION
PREPARACION
1. Refiérase a la Figura 1. Saque el conjunto de la unidad de potencia/soplador de
la caja.
A. Desenchufe la unidad de potencia.
B. Quite el tornillo (localizado junto al receptáculo de clavija) que sostiene la placa
de montaje de la unidad de potencia/soplador en su sitio. Reserve el tornillo.
C. Levante la placa de montaje en el extremo cerca del receptáculo de clavija
hasta que la rueda del ventilador se separe de la espiral.
D. Quite la placa tirando de las lengüetas hacia afuera en la caja. Ponga la uni-
dad de potencia/soplador a un lado hasta que la vuelva a necesitar.
2. Quite uno de los agujeros ciegos del cableado de la caja.
CAJA
ESPIRAL RANURAS
UNIDAD DE
POTENCIA /
SOPLADOR
CONJUNTO DEL
REFLECTOR
TUERCA DE MARIPOSA
CONJUNTO DE
REJILLA/LENTE
RESORTES DE
MONTAR
COLLARÍN DE
CONDUCTO
LENGÜETAS
BARRAS DE
SUSPENSION
