B-4 / TÜRKÇE
B-4 - FORM NO. 56041978 - BR1100S / BR1300S

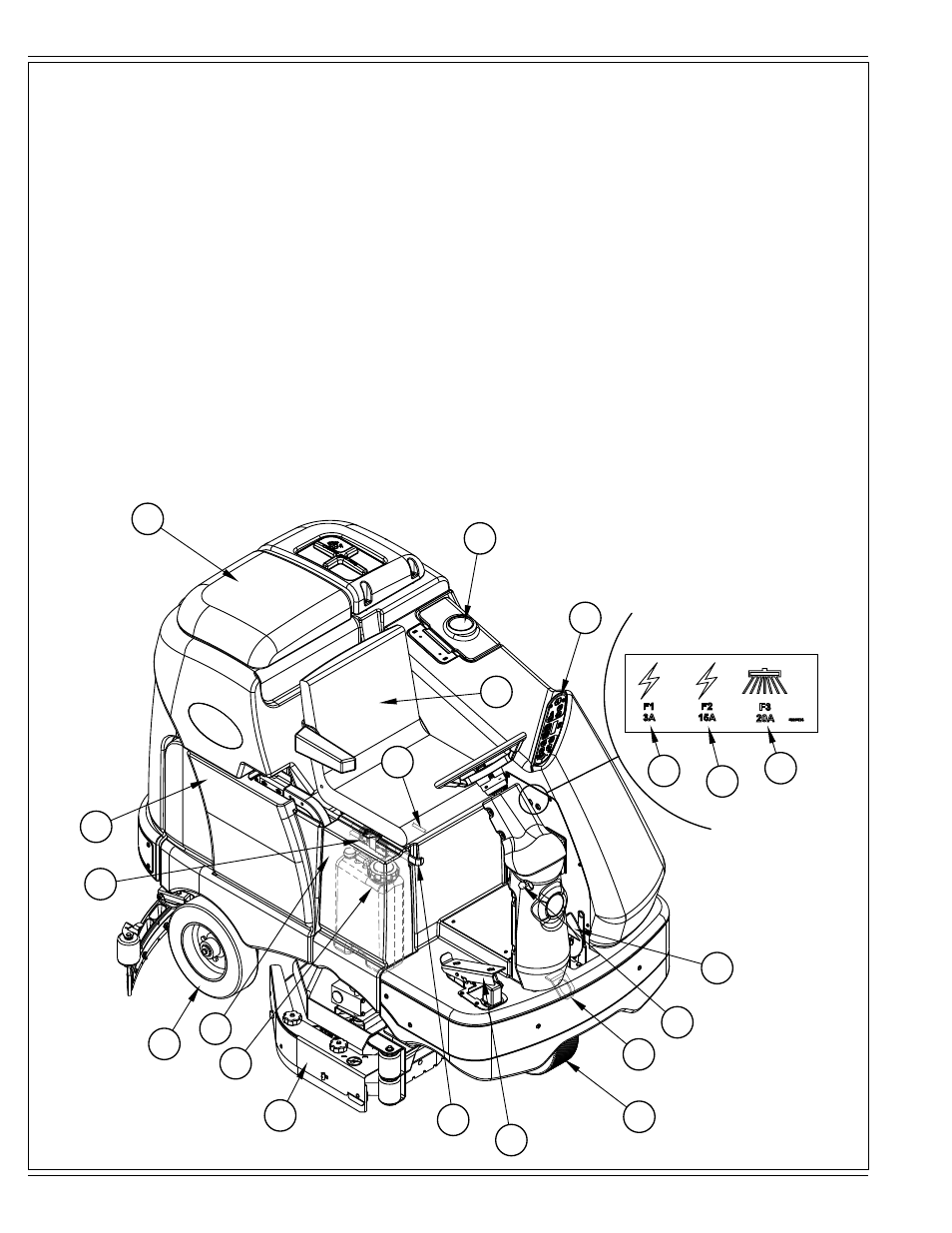

MAKINENIZI TANIYIN
Bu kılavuzu okurken, parantez içinde koyu harfl e yazılmış bir numara veya harf göreceksiniz- örnek: (2). Bu numaralar, aksi belirtilmedikçe, bu sayfalarda
gösterilen bir bileşene atıf yapmaktadır. Metinde bahsedilen bir bileşenin yerini tam olarak belirlemek için gerekli olduğunda bu sayfalara bakınız. NOT: Takip
eden 4 sayfada gösterilen her bir bileşene ait ayrıntılı açıklamalar için servis el kitabına bakınız.
1
Geri Alma Deposu Kapağı
2 Çözelti Deposu Doldurma Kapağı
3 Sürücü Koltuğu
4 Çözelti Deposu Akıtma Hortumu
5 Direksiyon Eğimi Ayar Düğmesi
6 Fren Pedalı / El Freni
7 Çözelti Kapama Valfı
8 Sürme Pedalı, Yönsel/Hız
9 Huni (sadece silindir modellerde)
10 Sürme ve Yönlendirme Tekerleği
11 Acil
Durdurma Anahtarı / Batarya Bağlantısı Kesme
12 Fırçalama Güvertesi
13 Arka
Tekerlek
14 Batarya Bölmesi (geri alma deposu altında)
1
2
5
6
8
10 11
12
13
14
20
21
3
24
25
26
27
29
23
30
