NuTone ALLURE WS3 - Manual (Page 15)

®
Page 15
ALLURE ® WS3 SERIES
RANGE HOOD
CAMPANA EXTRACTORA
SERIE WS3 ALLURE ®

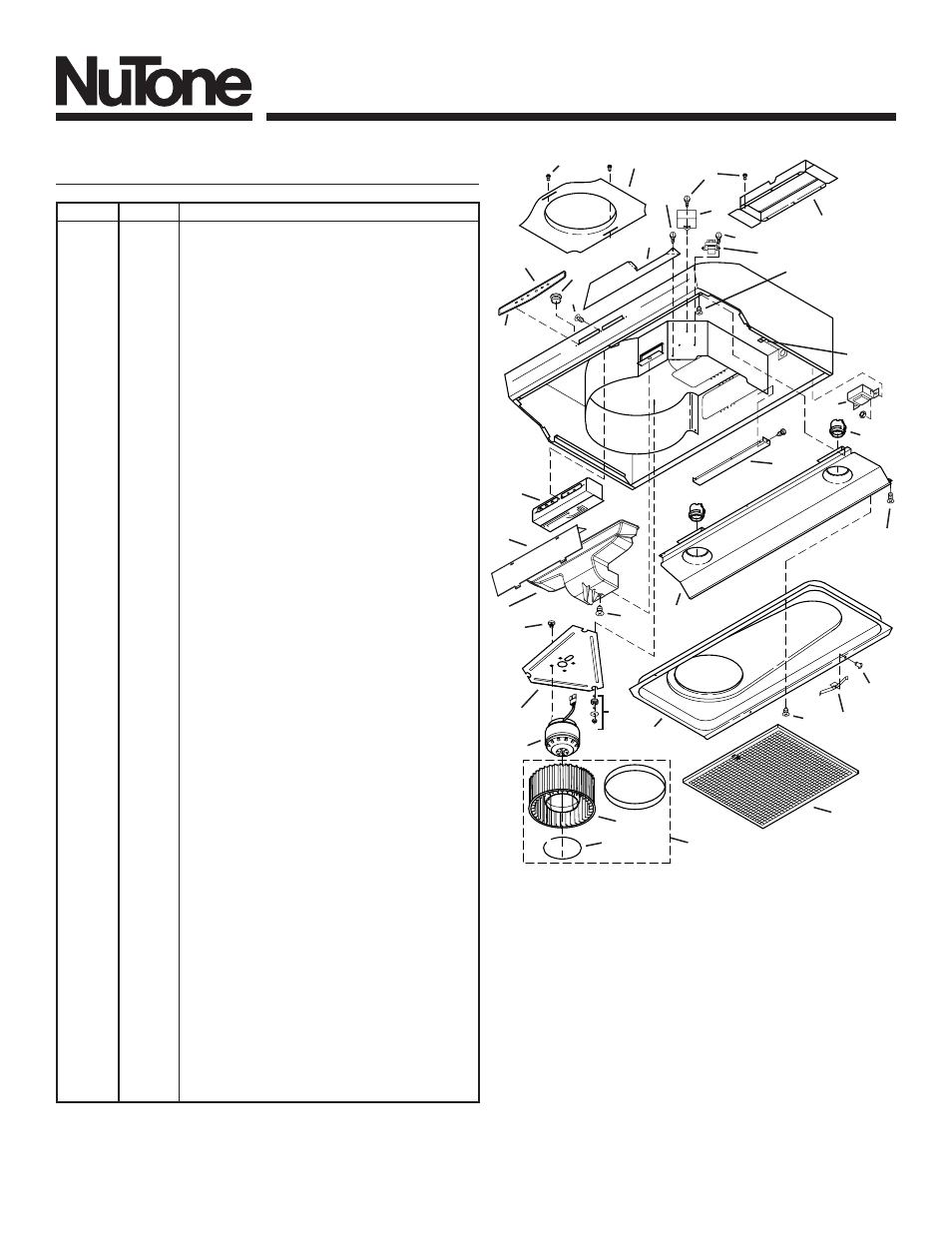

PIEZAS DE SERVICIO
CLAVE N.º PIEZA N.º DESCRIPCIÓN
1 R680508 Placa de conducto redondo de 7” (17.7 cm) (incluye herraje)
2 R740013 Regulador de tiro/conectador de conducto(incluye herraje)
3 R602017 Tornillo hexagonal, #8-18 x ¼ Hex* (2 en el paquete)
4 R334126 Capacitor del motor (incluye tuercas para alambre y herraje)
5 R501031 Transformador de aislamiento
6 R627524 Placa de datos, blanca
R627525 Placa de datos, almendra
R627526 Placa de datos, negra
R627535 Placa de datos, café pálido
7 R169011 Panel de control, blanco (incluye clave N.º 6 y herraje)
R169012 Panel de control, almendra(incluye clave N.º 6 y herraje)
R169013 Panel de control, negro (incluye clave N.º 6 y herraje)
R169014 Panel de control, café pálido (incluye clave N.º 6 y herraje)
8 R601535 Tornillo para plástico, #6 x 1/2, de cabeza plana
(3 en el paquete)
9 R602534 Tornillo, #8-18 x 3/8 (2 en el paquete)
10 R602533 Tornillo de conexión a tierra
11 R680505 Cubierta deslizante, tomacorriente (incluye herraje)
12 R680507 Cubierta deslizante, frente (incluye herraje)
13 R111663 Conjunto del control (incluye claves N.º 6, 7 y herraje)
14 R401647 Juego de conducto para aire (incluye clave no. 15 y herraje)
15 R401646 Deflector
16 R601536 Tornillos métricos M4 x 6 mm (4 en el paquete)
17 R651973 Placa del motor (incluye clave N.º 18)
18 R169009 Juego de montaje de la placa del motor (3 de cada parte)
19 R520133 Motor (incluye clave N.º 17)
20 R531068 Rueda del ventilador (incluye clave N.º 21)
21 R607215 Anillo de retención
22 R111630 Conjunto del receptáculo de la lámpara
23 R7201731 Panel de luces, 30” (75 cm), blanco
R7201751 Panel de luces, 36” (90 cm), blanco
R7201771 Panel de luces, 42” (105 cm), blanco
R7201732 Panel de luces, 30” (75 cm), almendra
R7201752 Panel de luces, 36” (90 cm), almendra
R7201772 Panel de luces, 42” (105 cm), almendra
R7201734 Panel de luces, 30” (75 cm), negro
R7201754 Panel de luces, 36” (90 cm), negro
R7201774 Panel de luces, 42” (105 cm), negro
R7201735 Panel de luces, 30” (75 cm), café pálido
R7201755 Panel de luces, 36” (90 cm), café pálido
R7201775 Panel de luces, 42” (105 cm), café pálido
R720174
Panel de luces, 30” (75 cm), de acero inoxidable
R720176 Panel de luces, 36” (90 cm), de acero inoxidable
R720178 Panel de luces, 42” (105 cm), de acero inoxidable
24 R607660 Tapón (1 req.)
25 * Remache tubular .1250 (3 req.)
26 R169016 Juego del resorte del filtro
27 R680514 Cubierta inferior, 30” (75 cm) (incluye claves N.º 9, 25 y 26)
R680523 Cubierta inferior, 36” (90 cm) (incluye claves N.º 9, 25 y 26)
R680530 Cubierta inferior, 42” (105 cm) (incluye claves N.º 9, 25 y 26)
28 R501035 Autotransformador (incluye herraje)
29 99010305 Filtro de malla de aluminio, 30” (75 cm)(2 en el paquete)
99010306 Filtro de malla de aluminio, 36” (90 cm)(2 en el paquete)
99010307 Filtro de malla de aluminio, 42” (105 cm)(2 en el paquete)
30 R730111 Conjunto de rueda del ventilador, sin conductos
(incluye claves N.º 20 y 21)
** 99010308 Juego de filtros para sistemas sin conductos, 30” (75 cm)
** 99010309 Juego de filtros para sistemas sin conductos, 36” (90 cm)
** 99010310 Juego de filtros para sistemas sin conductos, 42” (105 cm)
** R111668 Harness de alambres
** R564074 Fusible de control, 10-Amp
Pida piezas de repuesto indicando el N.º de la PIEZA, no el N.º de la CLAVE
*Herraje estándar, se puede comprar en la localidad.
** No se ilustra, se compra por separado
Página 15
1
2
5
6
8
10
11
7
16
9
4
17
19
3
3
12
13
14
3
21
22
23
9
25
26 9
27
29
3
18
28
24
20
9
15
30
