ALLURE ® WS3 SERIES
RANGE HOOD
Página 12
CAMPANA EXTRACTORA
SERIE WS3 ALLURE ®

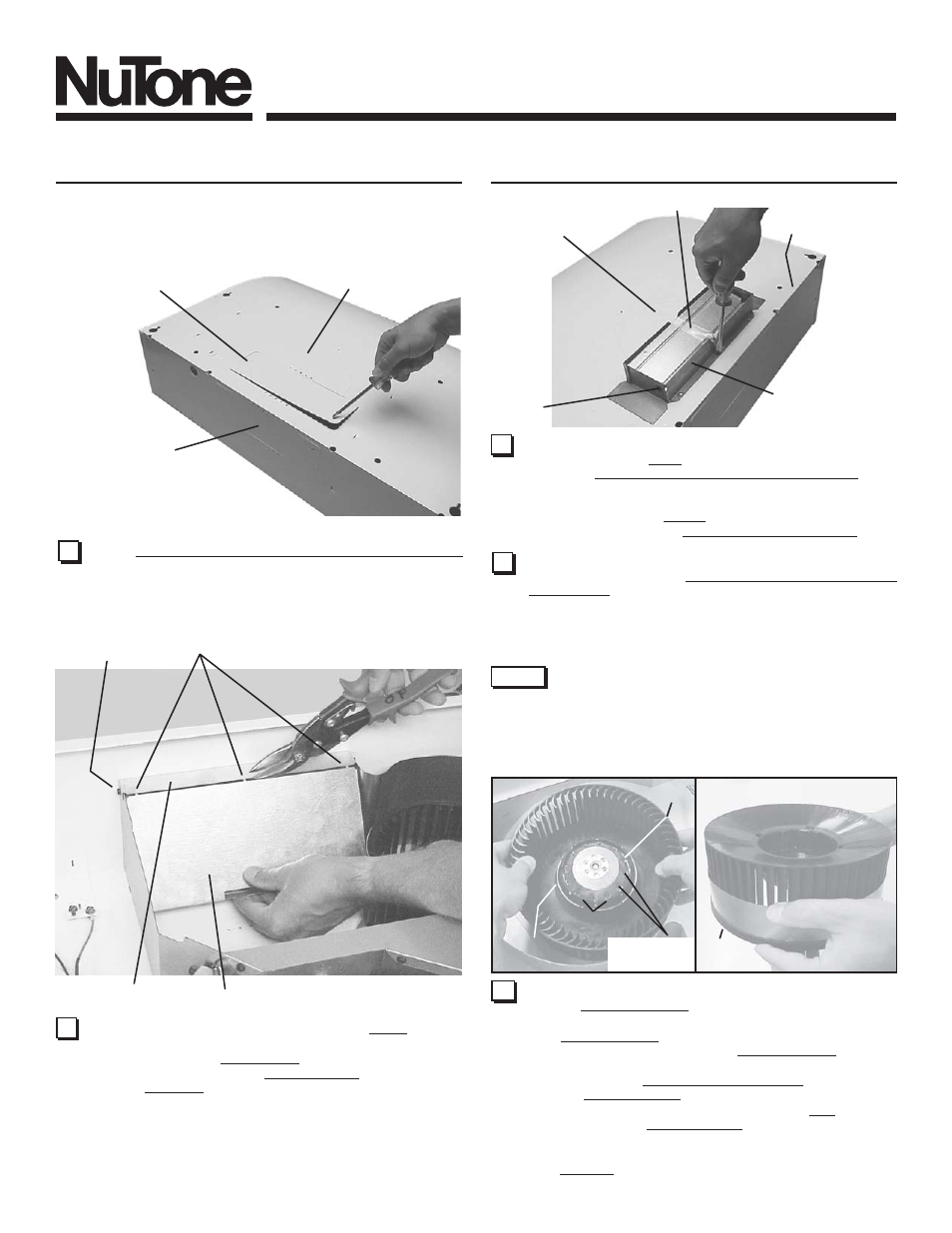

12 Sólo para descarga horizontal: Quite la placa que se
encuentra enfrente del agujero ciego para la descarga
horizontal. Corte los sujetadores, levante la placa, sáquela
y deséchela. NO QUITE la cinta de metal que está sujeta
con dos tornillos.
SUJETADORES
PLACA CINTA DE METAL
TORNILLO
PREPARACIÓN DE LA CAMPANA
11 Quite el agujero o agujeros ciegos para los conductos
apropiados de la parte superior o de la parte posterior de la
AGUJERO CIEGO
POSTERIOR DEL
CONDUCTO RECTAN-
GULAR
(Quite en el caso de
descargas horizontales
de 8.3 cm x 25.4 cm
(3 ¼” x 10”)
AGUJERO CIEGO SUPERIOR DEL
CONDUCTO RECTANGULAR
(Quite en el caso de descargas
verticales de 8.3 cm x 25.4 cm
(3 ¼” x 10”) o de descargas
con conductos
redondos de
17.8 cm (7”)
AGUJERO CIEGO
PARA CONDUCTO
SEMICIRCULAR
(Quite en el caso de
descargas con conductos
redondos de 17.8 cm (7”)
13 Sólo para descargas con conductos de 8.3 cm x 25.4 cm (3
¼” x 10”): Quite la cinta de la aleta del regulador de tiro y
coloque el regulador de tiro/conector del conducto sobre
la abertura del agujero ciego, con los tornillos que quitó en
el paso 4 bajo “PREPARACIÓN DE LA CAMPANA”.
Asegúrese de que el pivote del regulador de tiro quede lo
más cerca posible del borde superior/posterior de la
campana.
CONECTOR
DEL
REGULADOR DE
TIRO/CONDUCTO
(Se muestra la posición
de descarga vertical.)
CINTA AJUSTE
LATERAL
HASTA DE
2.5 CM (1”)
PIVOTE
BORDE SUPE-
RIOR/POSTERIOR
14 Sólo para descargas con conducto redondo de 17.8 cm
(7”): Vuelva a instalar la placa del conducto redondo de
17.8 cm (7”) que quitó en el paso 1 bajo “PREPARACIÓN
DE LA CAMPANA”. Instale un regulador de tiro redondo de
7" (se compra por separado). La aleta del regulador se debe
abrir libremente en dirección del flujo de aire (en sentido
contrario a la campana de la estufa).
PREPARACIÓN DE LA CAMPANA
NOTA
Para acomodar los conductos descentrados, el conector del
regulador de tiro/conducto se pueden instalar a una distancia
hasta de 2.5 cm (1”) desde el centro de la campana hacia cualquier lado o la
placa del conducto redondo de 17.8 cm (7”) se pueden instalar a una distancia
hasta de 1.3 cm (½”) desde el centro de la campana hacia cualquier lado. En
instalaciones excéntricas extremas, un extremo del conector de regulador de
conducto puede necesitar ser cortado al claro la grapa para cable eléctrico.
➙
➙
15 Las instalaciones don sistemas sin conductos solamente: Requiren que se
conecte un anillo de rendimiento en la rueda del soplador.
Para instalar el anillo:
1. Saque la rueda del soplador moviéndola de lado a lado y aplicnado una fuerza
leve para separar la rueda del motor. Quite el anillo de retención, en caso de
necesidad.
2. Deslice el anillo dentro del extremo de diámetro pequeño de la rueda y hacia
abajo, hacia el borde de retención de la rueda.
3. Vuelva montar la rueda en el motor. Asegúrese de que la aleta de la rueda
quede dentro de una de las ranuras del motor.
4. Empuje la rueda hacia abajo hasta que quede fija en su lugar.
5. Verifique que la reda esté colocada adecuadamente, como se mustra. Pre-
sione las secciones en su lagar, si es necesario. Asugúrese de que la rueda gire
libremente.
RUEDA DEL
SOPALDOR
ALETA
SECCIONES
EXTREMO DE
DIAMETRO
PEQUEÑO
BORDE DE
RETNECIÓN
ANILLO
RANURAS
DEL MOTOR
ANILLO DE
RETENCIÓN
