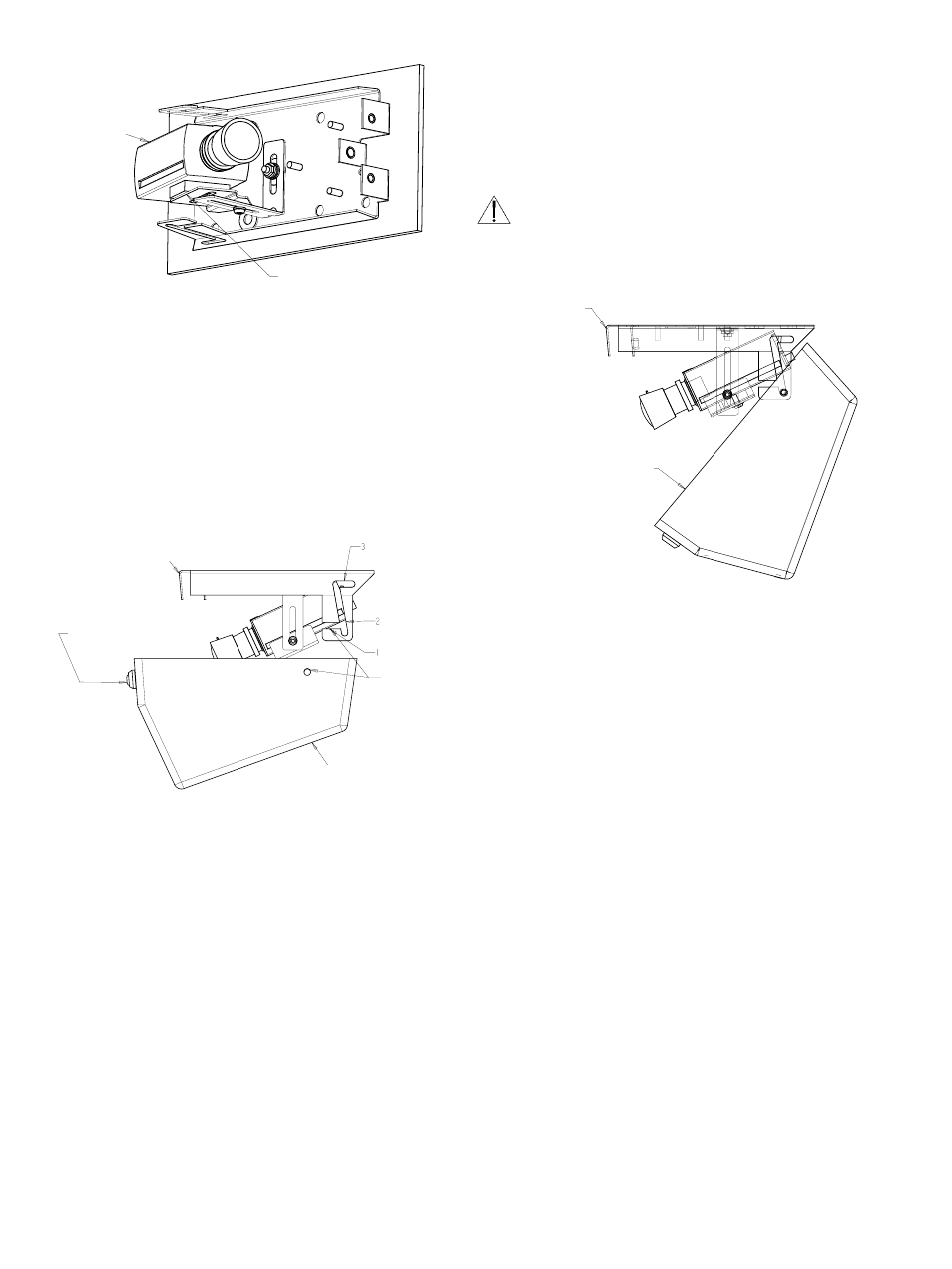

Figura 10: Telecamera installata a parete con staffa alternativa
5.4 Montaggio finale
1. Montare il coperchio allineando i due perni in
prossimità del retro del coperchio con le aperture delle fessure a
forma di z del pannello superiore. Far scorrere il coperchio perso
il retro dell'unità, poi verso l'alto ed infine nuovamente verso il
retro. Stringere la vite antiscasso o chiudere la serratura. Vedi
figura 11.
Figura 11: Installazione del coperchio
2. Verificare l'allineamento del gruppo telecamera / ottica
all'interno dell'unità. Il gruppo telecamera / ottica deve
essere collocato il più vicino possibile alla finestra.
Rimuovere il coperchio e procedere con le regolazioni, poi
reinstallare il coperchio.
3. Fissare il coperchio avvitando la vite antiscasso (con il
strumento in dotazione) o ruotando la serratura (con la
chiave in dotazione) in senso orario fino a serrare il
coperchio contro il pannello superiore.
Nota: Conservare il strumento per la vite antiscasso o la
schiave per esigenze future.
4. Per installazioni in cui l'unità viene montata a soffitto, il
coperchio superiore può essere fissato in posizione aperta per
le operazioni di regolazione o manutenzione del gruppo
telecamera / ottica. E' sufficiente fare in modo che i due
perni posti sul retro del coperchio si inseriscano nella parte
inferiore delle fessure a forma di z del pannello superiore.
AVVERTENZA! - Non utilizzare i cardini quando
l'unità è montata a parete, in quanto il coperchio
potrebbe sganciarsi dal pannello superiore.
Figura 12: Coperchio in posizione aperta
Staffa telecamera alternativa
Telecamera
Pannello superiore
colloc are i
perni nelle
fessure
(entra mbi i
lati)
Vite antiscasso o
serratura a chiave
Coperchio
Pannello superiore
Coperchio agganciato
